SM5202高品質版“4056”具12V耐壓防反接及 OVP功能 1A線性充電IC

市面上鋰電充電管理芯片種類繁多，良莠不齊，泉州海川半導體在今年上半年推出了一款性價比極優的1A線性鋰電充電管理芯片，這就是SM5202。經過半年的市場驗證，證明SM5202是一款產品質量過硬，性能超越同級的極具性價比的高性能版的“4056”。SM5202作為一款集各方優點采各家所長的鋰電充電管理芯片，到底有哪些特點呢？海川半導體深圳全線產品代理商 昱燦電子，工程師小吳18久02四六92七0 特為您一一道來。

SM5202與所有4056一樣的引腳排列和封裝,不過SM5202 多了EMSOP8的封裝,同時DFN封裝及18V高壓版本也將隨即推出

SM5202 引腳排列


下載附件

2020-11-25 11:21 上傳


下載附件

2020-11-25 11:21 上傳

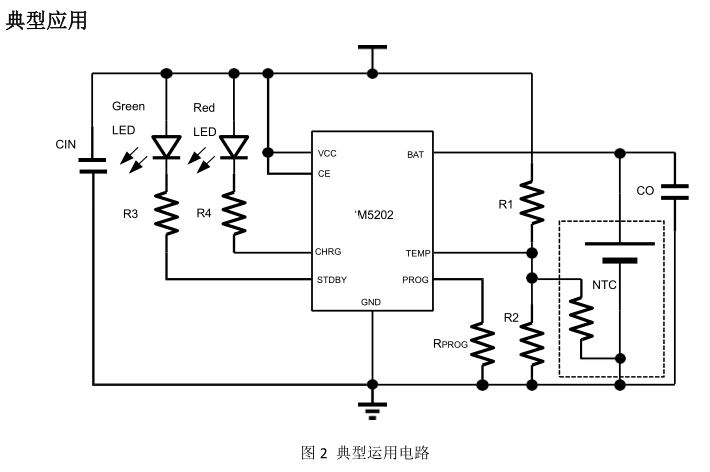

應用電路當然也是完全兼容TP4056


下載附件

2020-11-25 11:22 上傳

那么在完全相同的外觀下,SM5202有什么不同之處或主要的功能特性呢?

SM5202是一款完整的采用恒定電流/恒定電壓的單節鋰電池線性充電器，并帶有鋰電池正負極反接保護功能，可以保護芯片和用戶安全。這種人性化的設計，極大的降低了生產當中的損耗，也大大的提高產品的安全性。因為如果沒有鋰電正負極反接保護，生產中人為的誤操作，不小心反接了電源，導致IC有可能出現隱形損傷或者軟故障，當時沒有發現，很可能給后期的產品造成不可估量的損失。

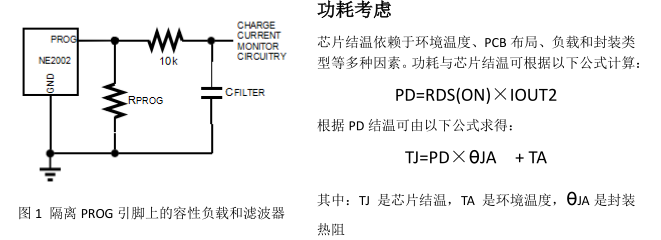

由于SM5202采用了內部 PMOSFET 架構，加上了防倒充電路，所以不需要外部檢測電阻和隔離二極管。 熱反饋可對充電電流進行調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。充電電壓固定于 4.2V，而充電電流可通過一個電阻 進行外部設置。當充電電流在達到最終浮充電壓之后降至設定值 1/10 時，SM5202 將自動終止充電循環 。

第四，OVP保護功能。

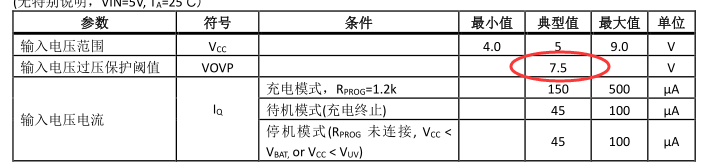

當輸入電源峰值突然超過7V時，SM5202會啟動OVP保護功能，將峰值電壓鉗位在7V，避免IC因突然的高壓受到損壞，從而保護的整個產品的安全。


下載附件

2020-11-25 11:24 上傳

第五，NTC保護功能。

SM5202設計了電池溫度保護電路，當電池溫度升高時，SM5202能自動感應到電池的溫度，隨著電池溫度的增加調整限制電流的大小，由此大大的提高和保證了產品的安全。

第六，多種多樣的封裝形式，保證了SM5202在不同應用場景下的最佳性能和適應性。

SM5202有MSOP8、EMSOP8以及DFN2*2-8等封裝形式。
