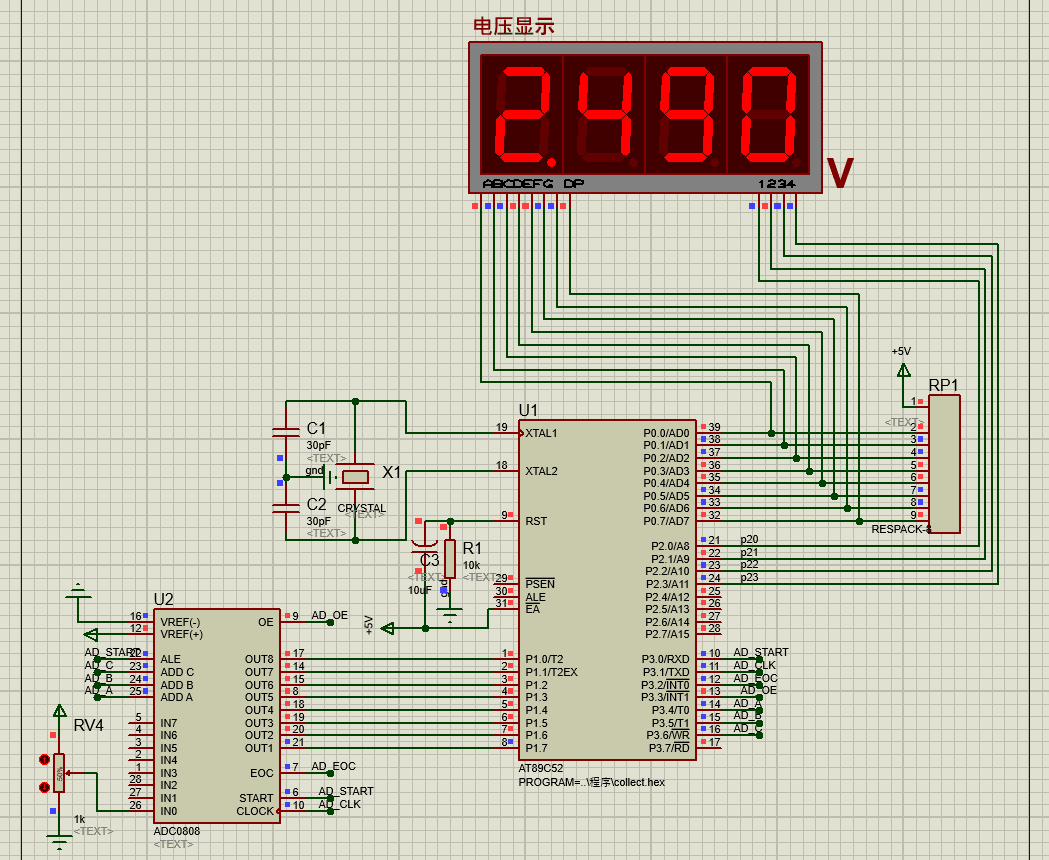

51單片機ADC0808采集 數碼管顯示

[復制鏈接]
ID:888341 發表于 2021-3-4 15:06 | 顯示全部樓層 |閱讀模式
程序和仿真工程請?jiān)诟郊邢螺d

單片機源程序如下:
  1. #include<reg52.h>
  2. #include<intrins.h>
  3. #define ulong unsigned long
  4. #define uint unsigned int
  5. #define uchar unsigned char

  7. //定義ADC的控制接口
  8. #define                ADC_DATA                P1
  9. sbit                  ADC_EOC                 = P3^2;
  10. sbit                  ADC_CLK                 = P3^1;
  11. sbit                  ADC_START                 = P3^0;
  12. sbit                  ADC_OE                         = P3^3;
  13. sbit                  ADC_A                         = P3^4;
  14. sbit                  ADC_B                         = P3^5;
  15. sbit                  ADC_C                         = P3^6;

  17. //定義數碼管接口
  18. #define                SEG_DATA                P0
  19. sbit seg_1=P2^0;
  20. sbit seg_2=P2^1;
  21. sbit seg_3=P2^2;
  22. sbit seg_4=P2^3;


  25. uchar code SEG_Table[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e,0xf7};//CA共陽
  26. uchar dis_data_buf[4]={0,0,0,0};

  28. //============================
  29. //ADC獲取函數
  30. //============================
  31. uchar ADC_GET(uchar temp_channel)
  32. {
  33.         if(temp_channel==0)
  34.         {
  35.            ADC_A=0;
  36.            ADC_B=0;
  37.            ADC_C=0;
  38.         }
  39.         else if(temp_channel==1)
  40.         {
  41.            ADC_A=1;
  42.            ADC_B=0;
  43.            ADC_C=0;
  44.         }
  45.         else if(temp_channel==2)
  46.         {
  47.            ADC_A=0;
  48.            ADC_B=1;
  49.            ADC_C=0;
  50.         }
  51.         else if(temp_channel==3)
  52.         {
  53.            ADC_A=1;
  54.            ADC_B=1;
  55.            ADC_C=0;
  56.         }
  57.         else if(temp_channel==4)
  58.         {
  59.            ADC_A=0;
  60.            ADC_B=0;
  61.            ADC_C=1;
  62.         }
  63.         else if(temp_channel==5)
  64.         {
  65.            ADC_A=1;
  66.            ADC_B=0;
  67.            ADC_C=1;
  68.         }
  69.         else if(temp_channel==6)
  70.         {
  71.            ADC_A=0;
  72.            ADC_B=1;
  73.            ADC_C=1;
  74.         }
  75.         else if(temp_channel==7)
  76.         {
  77.            ADC_A=1;
  78.            ADC_B=1;
  79.            ADC_C=1;
  80.         }

  82.         ADC_START = 0;
  83.         ADC_OE = 0;
  84.         ADC_START = 1;
  85.         ADC_START = 0;
  86.         while(ADC_EOC == 0);
  87.         ADC_OE = 1;
  88.         return ADC_DATA;
  89. }

  91. void Delay_1ms(uint i)//1ms延時
  92. {
  93.   uchar x,j;
  94.   for(j=0;j<i;j++)
  95.     for(x=0;x<=148;x++);
  96. }


  99. //數碼管的顯示函數
  100. void diplay(uchar *dis_p)
  101. {
  102.   static uchar temp_num=0;
  103.   //消隱
  104.   seg_1=0;seg_2=0;seg_3=0;seg_4=0;
  105.   switch(temp_num) //動態掃描數碼管
  106.   {
  107.   case 0:
  108.                  SEG_DATA=SEG_Table[*(dis_p+temp_num)]&0x7f;//傳遞數碼管斷碼到數據段
  109.                 seg_1=1;seg_2=0;seg_3=0;seg_4=0;
  110.
  111.   break;
  112.   case 1:
  113.            SEG_DATA=SEG_Table[*(dis_p+temp_num)];//傳遞數碼管斷碼到數據段
  114.            seg_1=0;seg_2=1;seg_3=0;seg_4=0;
  115.
  116.   break;
  117.   case 2:
  118.                 SEG_DATA=SEG_Table[*(dis_p+temp_num)];//傳遞數碼管斷碼到數據段
  119.                 seg_1=0;seg_2=0;seg_3=1;seg_4=0;
  120.
  121.   break;
  122.   case 3:
  123.                 SEG_DATA=SEG_Table[*(dis_p+temp_num)];//傳遞數碼管斷碼到數據段
  124.                 seg_1=0;seg_2=0;seg_3=0;seg_4=1;
  125.
  126.   break;
  127.   }
  128.   Delay_1ms(2);

  130.   temp_num++;
  131.   if(temp_num>3) temp_num=0;

  133. }
  134. //************************************
  135. //定時器初始化
  136. //************************************
  137. void Time0_init()
  138. {
  139.         TMOD |= 0x02;                         //使用模式2,8位定時器
  140.         TH0=256-50;//  50US
  141.           TL0=256-50;//
  142.         EA    = 1;  //總中斷
  143.         ET0   = 1;//定時器0初始化
  144.         TR0   = 1;

  146. }

  148. //轉換采集的數據進行顯示
  149. void Trans_data(uchar temp_channel)
  150. {
  151.         ulong temp_data=0;
  152.         temp_data=ADC_GET(temp_channel);
  153.         temp_data=temp_data*5000/255;        //把AD數值換算成電壓并放大1000倍,避免小數運算
  154.         //解析數據到數碼管
  155.         dis_data_buf[3]=temp_data%10;
  156.         dis_data_buf[2]=temp_data%100/10;
  157.         dis_data_buf[1]=temp_data%1000/100;;         //數組的最后一個是下劃線編碼
  158.         dis_data_buf[0]=temp_data/1000;
  159. }
  160. /********************************************************************
  161. * 名稱 : Main()
  162. * 功能 : 主函數
  163. * 輸入 : 無
  164. * 輸出 : 無
  165. ***********************************************************************/
  166. void Main(void)
  167. {

  169.   Time0_init();                                        //初始化定時器
  170.   while(1)
  171.   {
  172.         Trans_data(0);                        //采集指定通道的數據
  173.     diplay(dis_data_buf);        //刷新顯示
  174.   }
  175. }

  177. //===========================
  178. //定時器0中斷，為ADC提供時鐘信號
  179. //===========================
  180. void timer0() interrupt 1
  181. {
  182.         ADC_CLK = ~ADC_CLK;
  183. }
復制代碼

所有資料51hei提供下載:
ADC809.zip (236.54 KB, 下載次數: 70)
