PackagingTool_x64_v2.0.1.0圖片轉檔打包二進制文件合并字庫生成圖片軟件介紹

ID:65967 · 發表于 2024-2-29 11:10

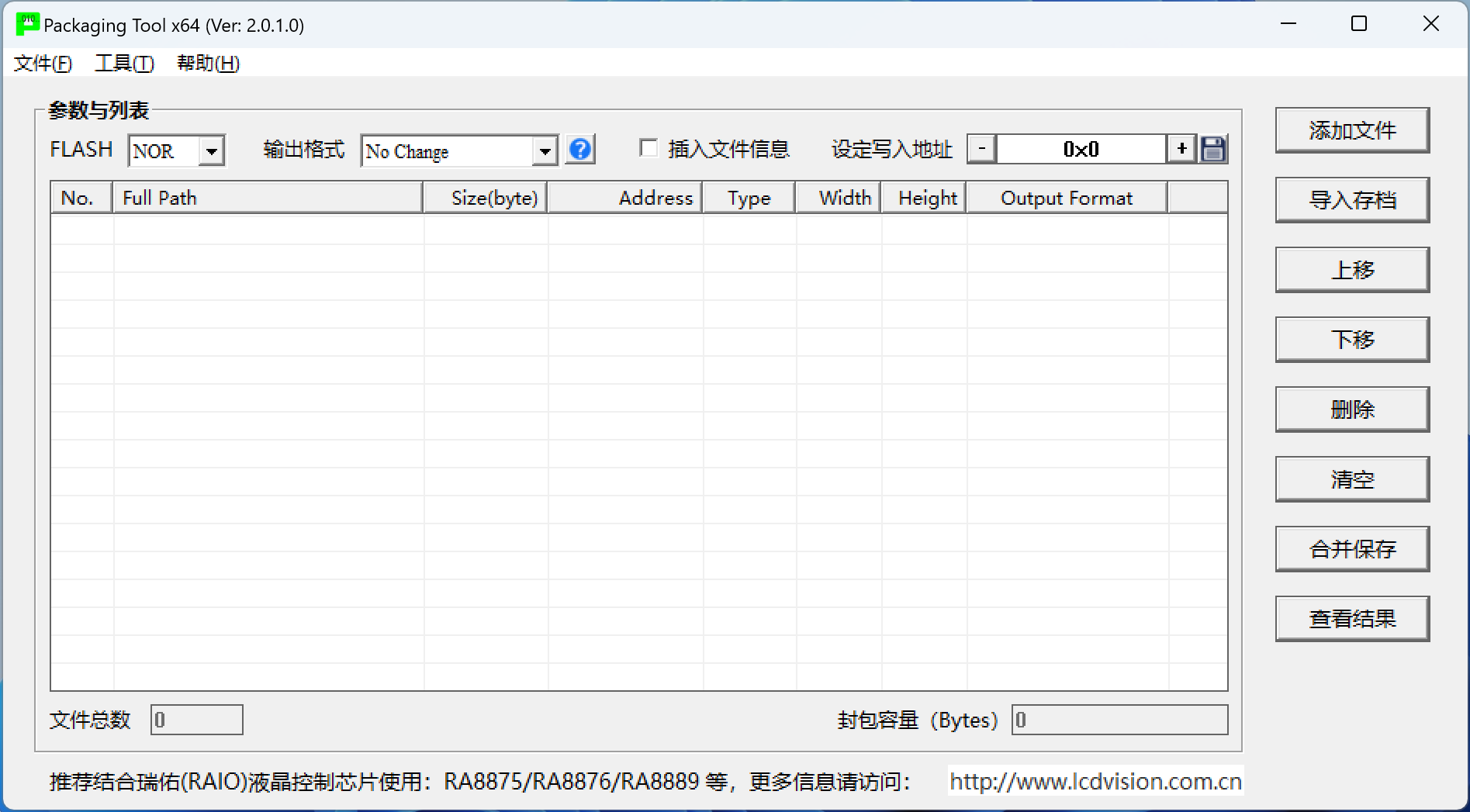

繼去年12月份發布的打包軟件PackagingTool v1.4.0.2之后，今年再度投入精力，完善了軟件功能，同時開發了幾個更加實用的工具，可助力UI界面的設計開發。當前最新版本為PackagingTool_x64_v2.0.1.0，該版本主界面如下，包含功能：

軟件下載地址放在文章底部的鏈接，免費使用！

(1) 新增支持多種輸出數據格式，與RA8875/RA8876/RA8889全系列完美搭配；
(2) 新增支持選擇FLASH類型：可將bin檔打包為NOR或者NAND的數據格式；
(3) 新增顯示縮略圖窗口，便于即時查看添加進來的圖片文件；
(4) 新增工具：【視頻轉成AVI檔】，可將視頻轉為AVI(Motion JPEG)格式，適配RA8889的使用需求；
(5) 新增工具：【圖片轉成JPG檔】，可將圖片轉為JPG(Baseline)格式，適配RA8889的使用需求；
(6) 新增工具：【點陣字庫轉成圖片】，可將點陣字庫轉成BMP或者JPG圖片，便于UI設計；
(7) 完善功能：文件信息插入bin文件頭功能，重新規劃了格式，原來只分配了8bytes/文件，新版本分配了16bytes/文件，增加了圖片寬度和高度、文件類型三個信息，單機機可以根據文件頭對文件、影片、字庫等進行索引調用；
(8) 可以設定任一文件的寫入地址(Address)，滿足用戶局部更新FLASH、合并Bootloader和App等需求。

接下來對各個功能模塊進行簡介：

一、主功能：文件添加與打包：

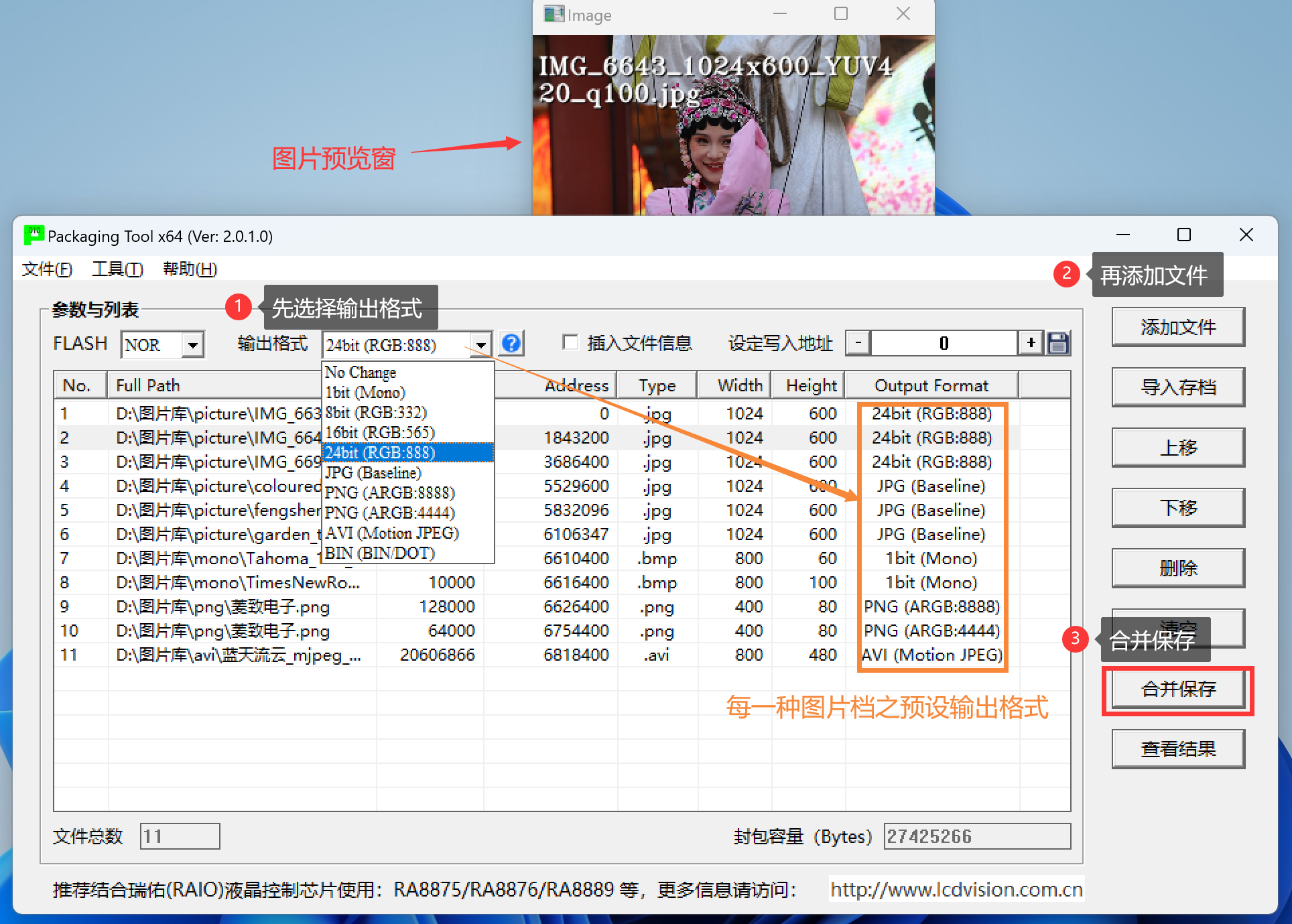

首先要選擇【輸出格式】，再進行【添加文件】，這樣Output Format欄目才會顯示相應的格式，選擇No Change則不進行處理，原檔按二進制格式進行合并。

【FLASH】可以選擇是要保存為NOR還是NAND使用，該選項變更時Address欄目值會重算刷新。

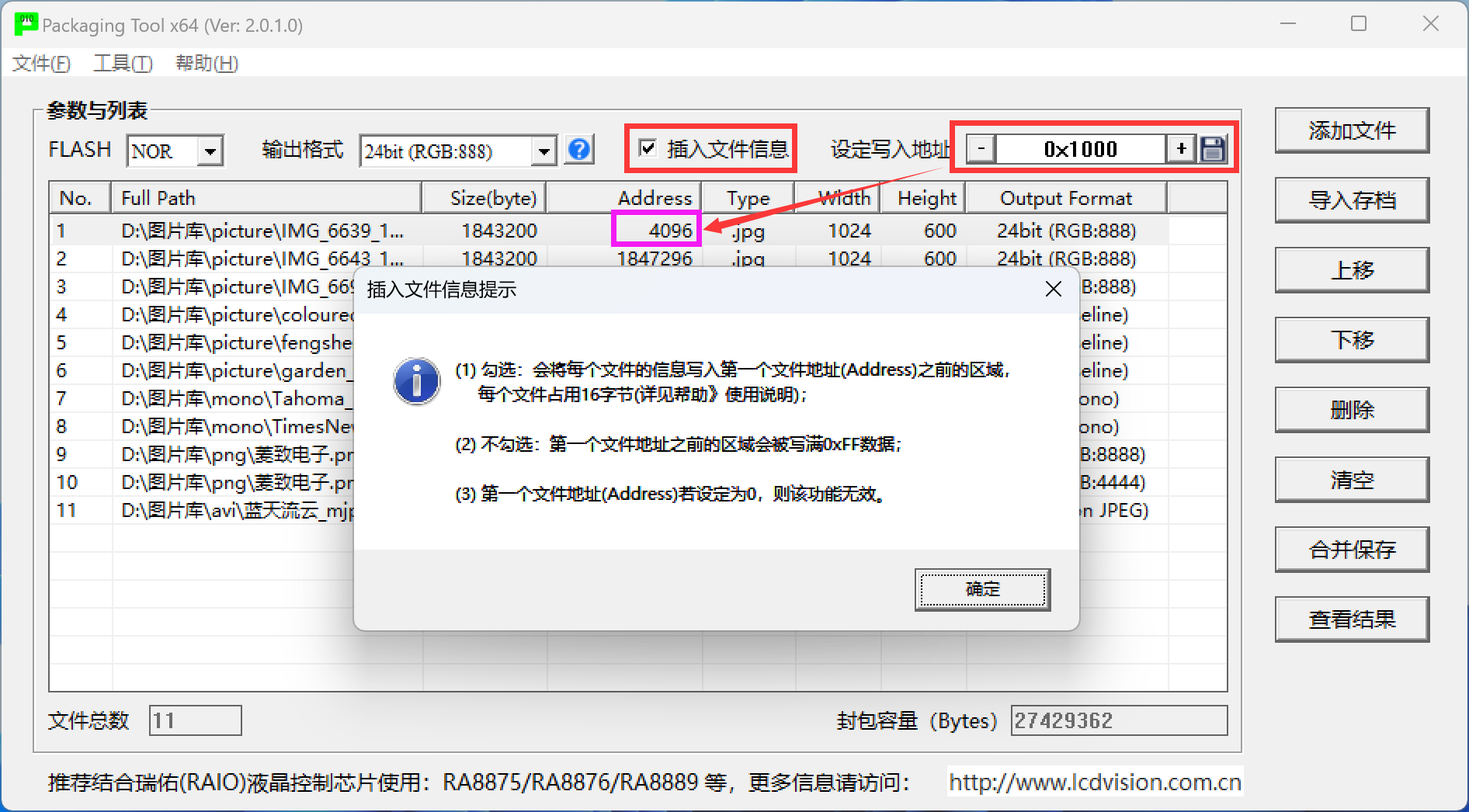

【設定寫入地址】該功能是設定文件偏移地址，先選擇相應的圖片（文件）行，然后【+】【-】調整好地址值，接著點右側的【保存圖標】設定該行文件的寫入起始地址，這個功能對于嵌入式開發合并Bootloader和App程序相當實用：

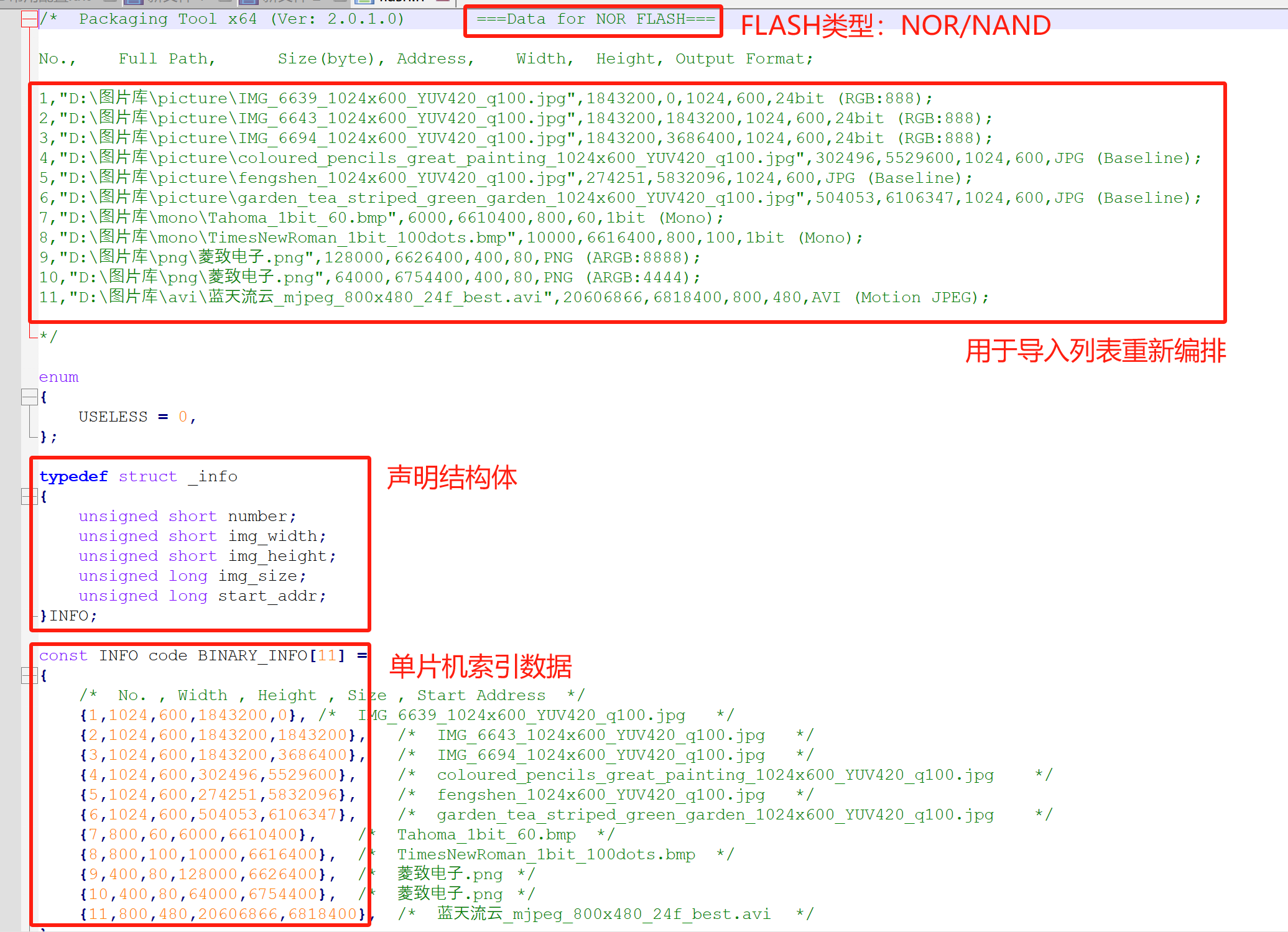

【合并保存】之后，點擊【查看結果】會看到兩個新文件：一個是.bin文件即燒錄檔，另一個是.h即頭文件，單片機可以引用該頭文件進行圖片、檔案索引，同時.h文件也可以用于【導入存檔】，重新編排文件，這個功能主要考慮到研發人員在產品調試初期會頻繁改動UI文件的需求。

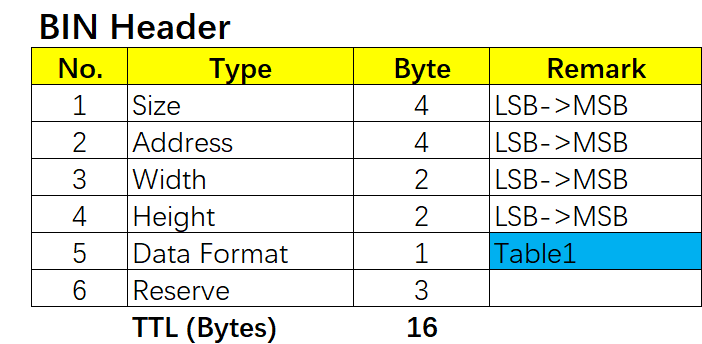

勾選起來會將每個文件信息寫入文件頭，每個文件占用16字節，格式如下：

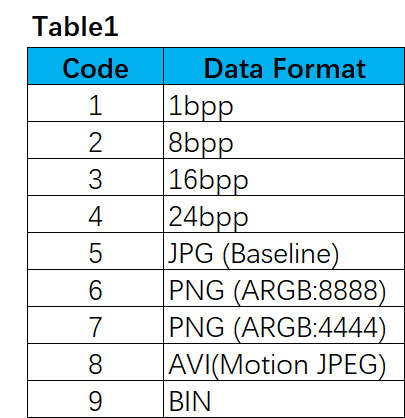

Data Format定義格式如下：

注：該信息可用于單片機索引圖片、影片、字庫等數據，即使不更新App Code，單獨更新FLASH的圖資亦可。

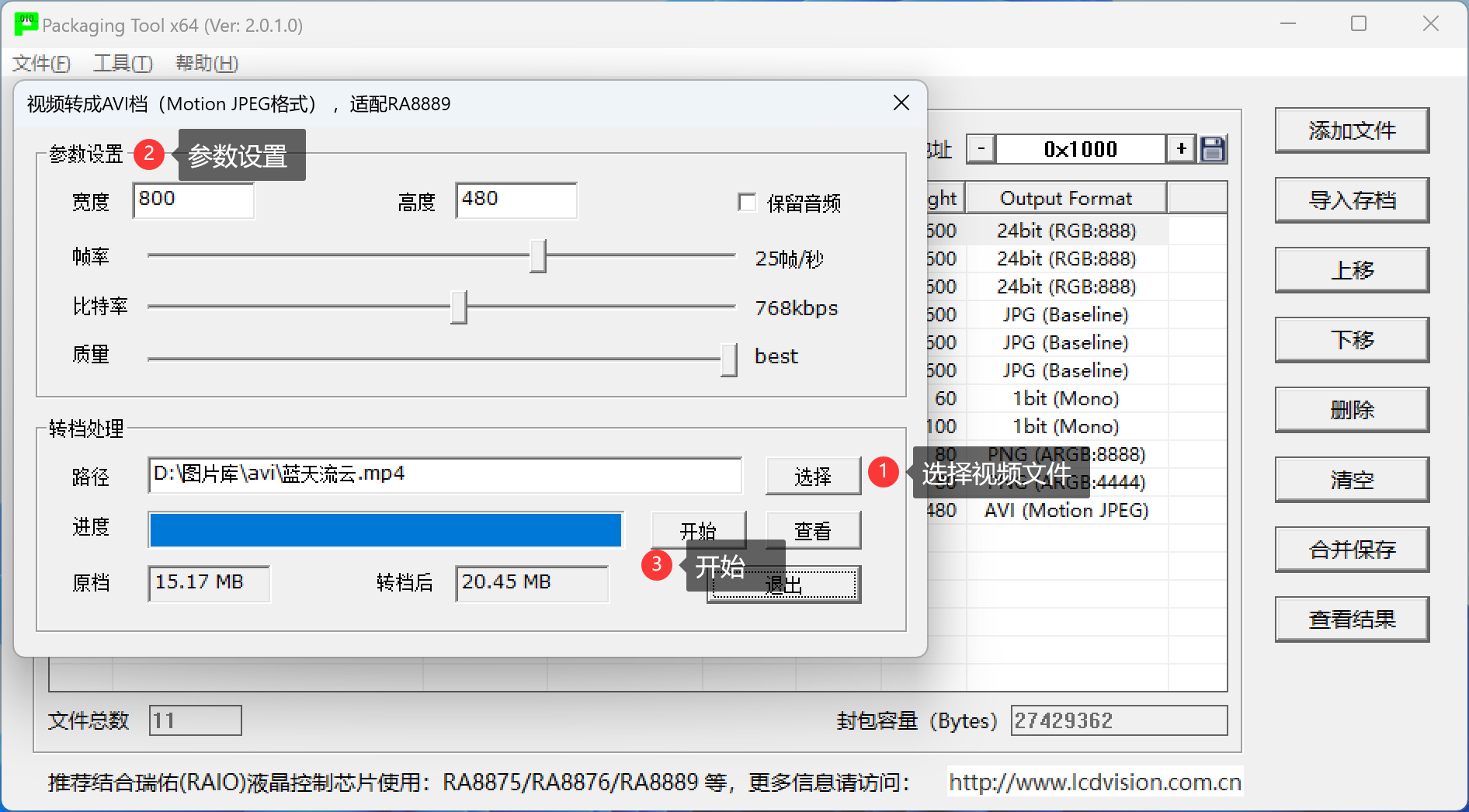

二、工具選項【視頻轉成AVI檔】，可將視頻轉為AVI(Motion JPEG)格式，適配RA8889的使用需求

使用時先【選擇】視頻文件，然后在【參數設置】進行寬度、高度、幀率、比特率、視頻質量的設定，同時可以選擇是否【保留音頻】，RA8889無解碼音頻功能，默認不保留。

參數設定好之后，【開始】轉換，結束后可【查看】打開轉換好的檔案目錄，新檔即可作為RA8889的視頻源文件進行打包。

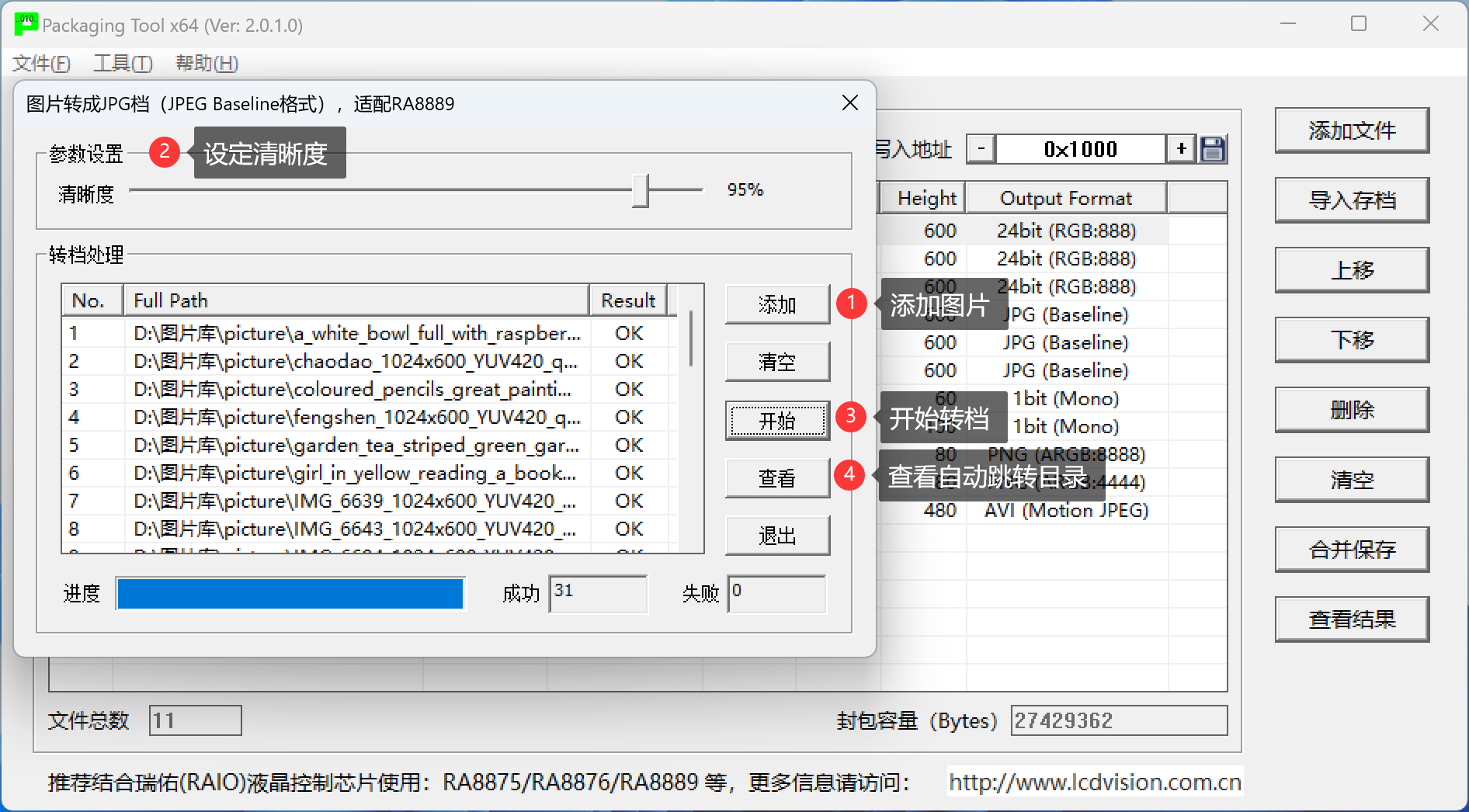

三、工具選項【圖片轉成JPG檔】，可將圖片轉為JPG(Baseline)格式，適配RA8889的使用需求：

使用時，【參數設置】只有一項是選擇清晰度，您可以自己進行比較各種質量，可接受的效果即可。

【添加】導入文件，然后【開始】進行轉換，最后【查看】打開轉換結果所在目錄，轉換之后的JPG即可作為RA8889的圖片源文件進行打包。

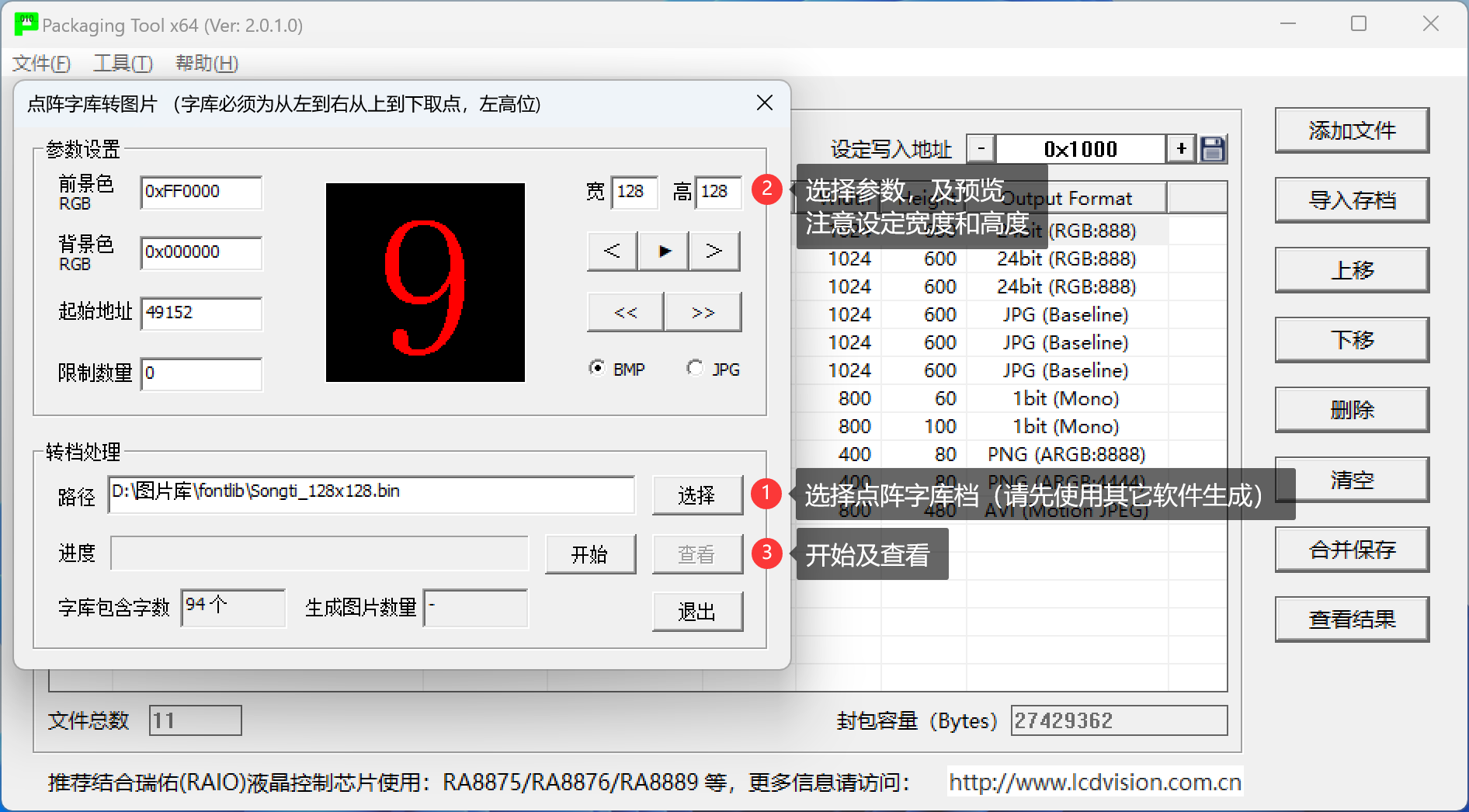

四、工具選項【點陣字庫轉成圖片】，可把點陣字庫轉為BMP或者JPG圖片，便于使用RAIO芯片進行UI設計：

在設計UI界面時，最常用的功能就是顯示各式各樣的數字表，也有需求顯示文字、圖標等等，使用該工具可以很容易做成各種各種文字圖標，在設計UI時就非常方便！

使用時，先【選擇】字庫檔，字庫檔請先使用第三方軟件生成，格式為從左到右從上到下，左高位，選擇好后，會自動估算出【寬度】和【高度】，這兩個參數要依據實際進行修正，若參數正確，則會自動預覽，同時左下角會顯示該字庫包含的文字個數；可點寬高下方的圖標翻頁預覽。

還可以依據需求設定【前景色】和【背景色】，每種顏色的代表值需要3個字節，數值按紅、綠、藍三色排序，手動進行修改后，可以馬上看到預覽效果。

【起始地址】在翻頁后會按單字步進，也可以手工輸入，再點【▶】預覽，單字大小按照：寬x高/8 換算。

【限制數量】指的是要轉換的字?jǐn)?shù)，從起始地址開始之后的字開始轉換。若為0表示該字庫所有文字都轉換為圖片。

【○B(yǎng)MP ○JPG】轉換的圖片存為BMP或者JPG格式。

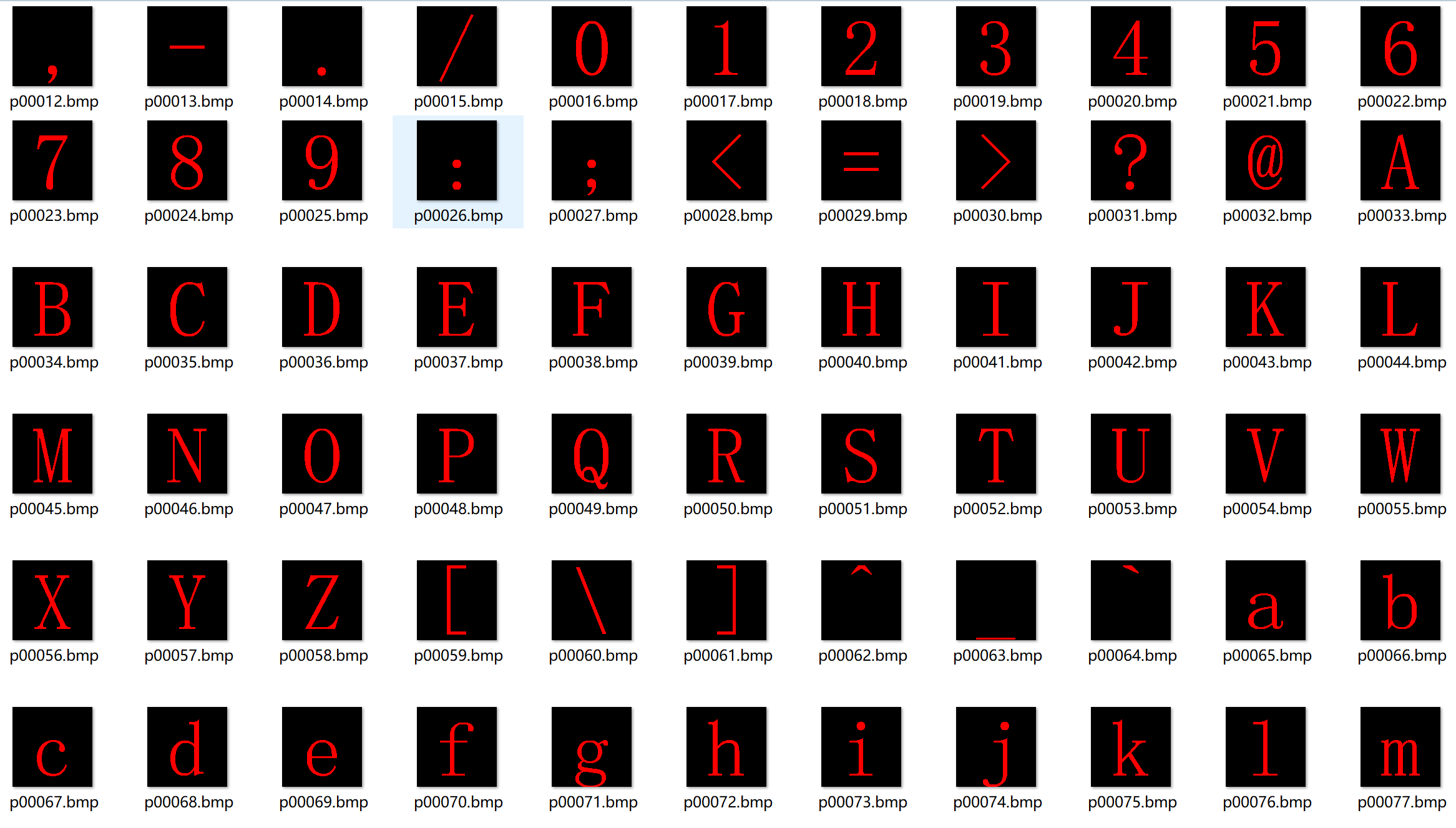

【開始】進行轉換，【查看】自動打開輸出目錄：

字庫源文件限制最大尺寸為128*128點，高度和寬度不限。這些圖片可以作為RA8875 / RA8876 / RA8889 系列芯片的圖片源文件進行打包，燒進FLASH，再通過DMA功能進行讀取調用。

DMA顯示圖片是RAIO全系列TFT LCD Controller芯片的加速引擎，可高速顯示圖片！

如果您覺得該軟件有用，有請點贊了！也歡迎分享！在此省略八萬字的感謝~~~

下載地址:lcdvision官網-技術支持-資料下載
