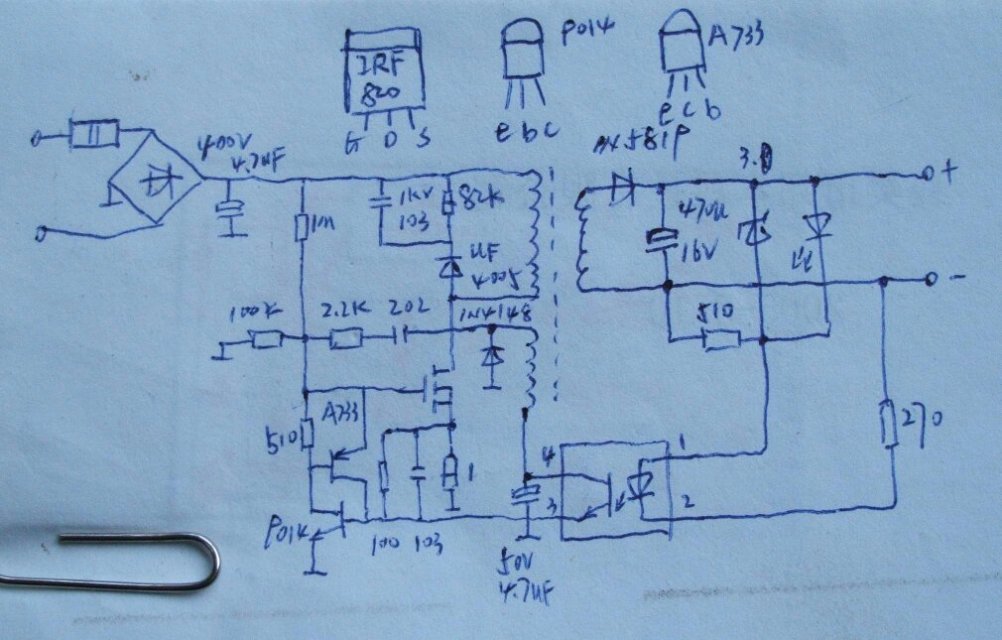

簡易開關電源電路圖

[復制鏈接]
跳轉到指定樓層
樓主
ID:76127 發表于 2015-4-17 22:46 | 只看該作者 回帖獎勵 |倒序瀏覽 |閱讀模式
分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏1 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:87991 發表于 2015-8-16 09:39 | 只看該作者
可以可以
回復

使用道具 舉報

板凳
ID:88975 發表于 2015-8-28 10:56 | 只看該作者
弄成原理圖文件更好
回復

使用道具 舉報

地板
ID:137569 發表于 2016-8-25 14:50 | 只看該作者
配上原理圖文更方便初學理解
回復

使用道具 舉報

5#
ID:99130 發表于 2016-9-17 18:22 | 只看該作者
輸出多少？？？5v？？？
回復

使用道具 舉報

6#
ID:139128 發表于 2016-10-1 16:04 | 只看該作者
配上原理圖文更方便初學理解
回復

使用道具 舉報

7#
ID:47652 發表于 2017-2-14 20:25 | 只看該作者
在要求不高的環境應該沒問題。
回復

使用道具 舉報

8#
ID:192534 發表于 2017-4-23 11:31 | 只看該作者
變壓器匝數多少？
回復

使用道具 舉報

9#
ID:364364 發表于 2019-3-2 21:26 | 只看該作者
變壓器參數 繞組頭尾 磁芯尺寸？
回復

使用道具 舉報
