匯編語言超聲波測距程序

[復制鏈接]
跳轉到指定樓層
樓主
ID:75263 發表于 2015-4-19 23:06 | 只看該作者 回帖獎勵 |倒序?yàn)g覽 |閱讀模式

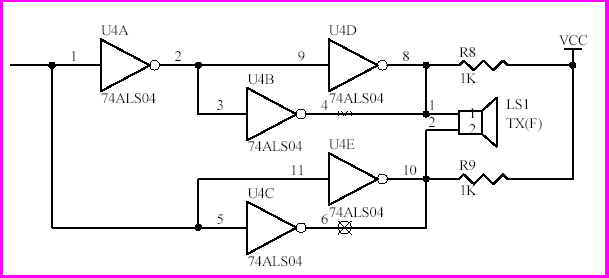

       我現在在做超聲波測距,用的是非門 + CX20106A方案。發射部分用非門驅動,如下

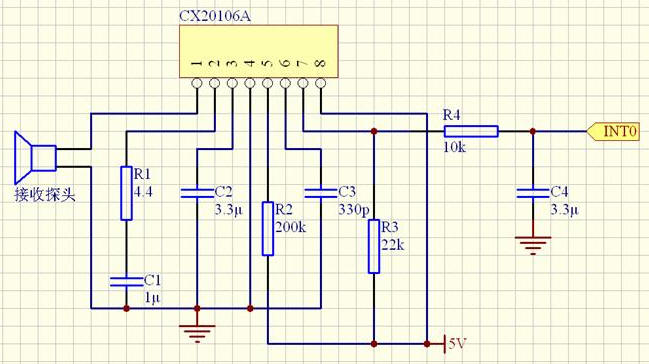

超聲波接收采用CX20106A,如下:



CX20106A是拆機件。

用萬用板搭好電路之后,在網上找到了一些參考匯編程序,我修改后可以通過串口發到PC顯示超聲波往返的時間:
;///////////////////////////////////////////////////////
;               USE  BY :超聲波測距器
;               IC      :STC89C52
;               OSCCAL  :XT   (12M)
;///////////////////////////////////////////////////////
;
       T2CON    EQU     0C8H
       T2MOD    EQU     0C9H
       RCAP2L   EQU     0CAH
       RCAP2H   EQU     0CBH
       TH2      EQU     0CDH
       TL2      EQU     0CCH
       VOUT     EQU     P3.7                    ;超聲波輸出端口

;********************************************
;*             中斷入口程序                 *
;********************************************
;
      ORG 0000H        ;復位
      LJMP  START
      ORG 0003H        ;外部中斷0
      LJMP  PINT0
      ORG 000BH        ;T0溢出中斷
      RETI
      ORG 0013H        ;外部中斷1
      RETI
      ORG 001BH        ;T1溢出中斷
      LJMP  INTT1
      ORG 0023H        ;串口中斷
      RETI
      ORG 002BH        ;T2EN端負跳變(52系列)
      RETI
;
;********************************************
;*               主 程 序                   *
;********************************************
;
           START:  MOV     SP,#4FH
                   MOV     SCON,#50H     ;串口方式1工作,8位數據位,1位停止位,無奇偶校驗,允許接收
                   MOV     T2MOD,#00H    ;DCEN = 0,向上計數
                   MOV     RCAP2H,#0FEH  ;定時器T2置重裝數,波特率:1200. (12MHz)
                   MOV     RCAP2L,#0C8H
                   MOV     TH2,#0FEH     ;定時器T2置初值
                   MOV     TL2,#0C8H
                   MOV     T2CON,#34H    ;T2工作方式:波特率發生器,同時啟動Time2定時器
                   CLR     TI
                   CLR     30H

                   MOV     TMOD,#11H     ;T1、T0為16位定時器
                   MOV     TH0,#00H      ;65毫秒初值
                   MOV     TL0,#00H
                   MOV     TH1,#00H
                   MOV     TL1,#00H
                   MOV     P0,#0FFH
                   MOV     P1,#0FFH
                   MOV     P2,#0FFH
                   MOV     P3,#0FFH
                   MOV     R4,#04H       ;超聲波脈沖個數控制(為賦值的一半,即2個超聲波)
                   SETB    PX0
                   CLR     IE0           ;外部中斷0中斷請求標志位。當主機響應中斷轉向該中斷服務程序執行時,由內部硬件自動將IE0位清0
                   SETB    IT0           ;當IT0 = 1時,則外部中斷0(INT0 )端口由“1 ”→“0 ”下降沿跳變,激活中斷請求標志位IE0,向主機請求中斷處理
                   SETB    ET1           ;允許T1中斷
                   SETB    EA
                   SETB    TR1           ;開啟測距定時器
;main主循環開始
            start1:
                    JNB    30H,$         ;收到反射信號時標志位為1

                    CLR    EA            ;不讓T1中斷
                    MOV    R2,#64H       ;測量間隔控制(約5*100=500MS). 64H = 100
              LOOP: LCALL  DL1MS
                    LCALL  DL1MS
                    LCALL  DL1MS
                    LCALL  DL1MS
                    LCALL  DL1MS
                    DJNZ   R2,LOOP

                    CLR    30H           ;清除反射信號標志位
                    CLR    ET0           ;關閉T0中斷
                    MOV    TH0,00H
                    MOV    TL0,00H
                    SETB   TR1           ;重新開啟測距定時器
                    SETB   EA
                    SJMP   start1
;main主循環結束

;****************************************************
;*                    中斷程序                      *
;****************************************************

;T1中斷,發超聲波用     ;T1中斷,65毫秒中斷一次
INTT1:          CLR     EA
                CLR     TR0
                CLR     EX0
                MOV     TH0,#00H
                MOV     TL0,#00H
                MOV     TH1,#00H
                MOV     TL1,#00H
                SETB    ET0             ;外部中斷0中斷請求標志位。當主機響應中斷轉向該中斷服務程序執行時,由內部硬件自動將IE0位清0
                SETB    EA
                SETB    TR0             ;啟動計數器T0,用以計算超聲波傳播時間
intt11:
                CPL     VOUT            ;發射40KHZ超聲波. 晶振:12MHz,1us
                nop
                nop
                nop
                nop
                nop
                nop
                nop
                nop
                nop
                DJNZ    R4,intt11       ;2us
                                        ;超聲波發送完畢
                CLR     IE0
                MOV     R4,#04H
                LCALL   DL1MS           ;延時2ms,避開發射的直達聲波信號,消除余震
                LCALL   DL1MS
                SETB    EX0             ;開啟接收回波中斷

RETIOUT:        RETI

;外中斷0,收到回波時進入
PINT0:          nop
                jb      P3.2,pint0_exit
                CLR     TR0             ;關閉T0
                CLR     EA
                CLR     EX0

                MOV     SBUF,TH0
                JNB     TI,$
                CLR     TI

                MOV     SBUF,TL0
                JNB     TI,$
                CLR     TI

                MOV     TH0,#00H
                MOV     TL0,#00H
                JNB     p3.2,$
                SETB    30H             ;接收成功標志
pint0_exit:
                RETI
;

;****************************************************
;*                    延時程序                      *
;****************************************************
;
DL1MS:
               push    06H
               push    07H

               MOV    R6,#14H    ;14H = 20
        DL1:   MOV    R7,#19H    ;19H = 25
        DL2:   DJNZ   R7,DL2     ;2us * 25 = 50
               DJNZ   R6,DL1     ;50us * 20 = 1000us
               pop    07H
               pop    06H
               RET
;

;
DL100US:
               push    06H

               MOV    R6,#32H    ;32H = 50
        DL3:   DJNZ   R7,DL3     ;2us * 50 = 100us
               pop    07H
               pop    06H
               RET
;

   END
