西門子Profibus DP通訊

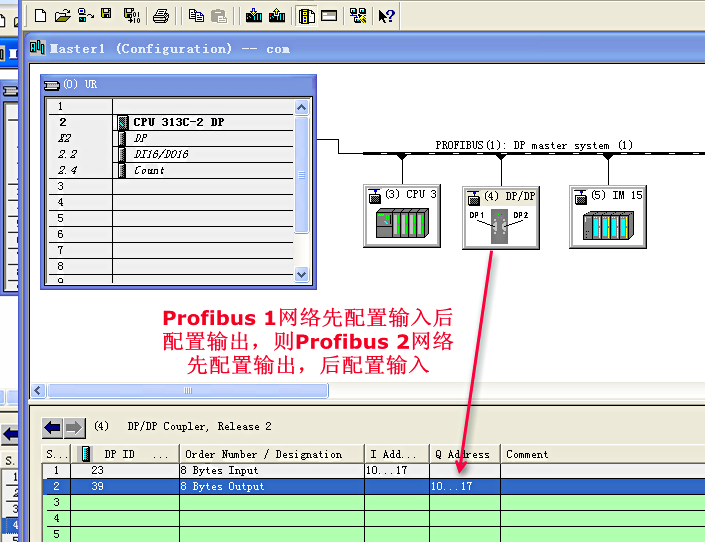

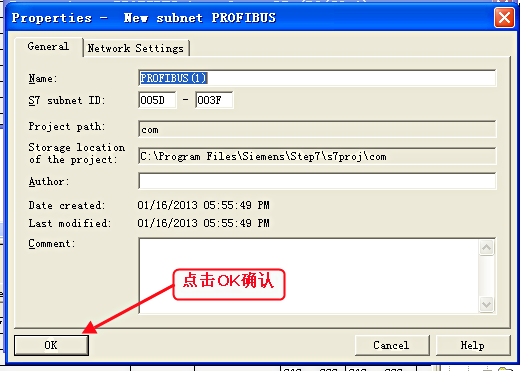

在工業控制中通訊占據了非常重要的位置，任何控制都是建立在正確、可靠、高效率的通訊下的，下面我們來了解西門子的Profibus DP通訊。 西門子的Profibus DP通訊主要分為以下3種形式。 1、主站與遠程I/O的通訊。 2、主站CPU與從站CPU之間的通訊。 3、主站CPU與主站CPU之間的通訊。 下面我們通過以下實例來具體說明Profibus DP網絡的具體配置方法。 該網絡的拓撲圖如下所示 該網絡的硬件配置如下表所示。 下面我們來進行具體配置。 1、插入三個300站點，并分別進行如下命名 2、按照上方網絡拓撲圖配置Profibus DP 1網絡 下面我們來配置從站(Slave)，根據硬件要求對從站進行硬件配置 將從站(Slave)保存后，在主站中將從站插入。 完成將從站CPU插入網絡后，我們繼續組態遠程I/O。 遠程I/O配置完成后，配置DP/DP Coupler，它是Profibus DP1網絡和Profibus DP2 網絡的接口，與橋梁。 3、按照網絡拓撲圖配置Profibus DP2 網絡。 4、下面我們來配置網絡中的I/O地址 首先對Profibus 1網絡中的主站CPU自帶I/O點地址進行分配 配置完主站CPU自帶I/O點地址后，對從站與主站的映射地址和從站的DO模塊地址進行配置。 上圖我們已經將主站的輸入映射區，和從站的輸出映射區配置完畢，下面配置主站的輸出映射區和從站的輸入映射區。 下面我們來配置DP/DP Coupler，DP/DP Coupler是連接兩個Profibus DP網絡的接口，是兩個Profibus DP網絡通訊的橋梁，配置DP/DP Coupler的過程其實也是兩個網絡數據交換區的相互映射的過程，在一個網絡先配置輸入后配置輸出，則在另一個網絡先配置輸出，后配置輸入，反之亦然，并且地址必須一一對應。 由于前面已經將IB0到IB9、QB0到QB9占用，所以此處從IB10、QB10開始。 最后檢查從站中AO的地址和已經設置好的地址是否有沖突，打開從站硬件組態畫面 這樣Profibus 1網絡就設置完成了，下來我們配置Profibus 2網絡和Profibus 1網絡相連接的DP/DP Coupler在Profibus 2網絡中的映射地址。 這樣通訊的所有配置就全部完成了。
