Protel99se教程三:新建PCB文件以及PCB基本設定

ID:82008 · 發表于 2015-6-4 17:29

在上一課，我們繪制好SCH原理圖后，在這一節課開始，我們介紹，如何將SCH轉化成PCB文件，在這一節課，我們主要給大家講解，如果新建PCB文件以及載入封裝圖.
第一步：在Documents目錄下，新建一個PCB文件，PCB文件即是我們存放PCB電路的文件

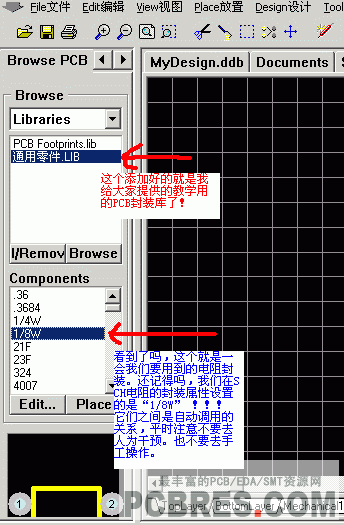

第二步:在導航欄中，選擇Libraries這一項，這可以讓我們?cè)趯?dǎo)航欄中，顯示當前可以放的封裝庫，以供選擇

第三步：瀏覽封庫以及增加protel99se封裝庫

第四步：選擇封裝庫并且增加到當前PCB文件中:

第五步：增加好封裝庫后，我們就要以選擇和使用些元件了

第六步：在protel99se繪制PCB圖是，有一個單位的選擇，可以使用公制以及英制，可以如下圖切換,也可以命名便用protel99se快捷健“Q”切換

經過上邊的設置后，我們一步即可以將所繪的原理圖，轉成我們需要的PCB文件圖。
