自己動手制作pro mini

ID:83546 · 發表于 2015-6-21 10:23

這是一個基于Atmega238微控制器的小系統板制作套件，通過該制作套件可以了解從電路、PCB版圖設計，到提交PCB代工廠制造，到人工貼片焊接的全過程。套件包括：

1、使用gEDA軟件設計的電路原理圖、PCB版圖文件，提交代工廠生產PCB板、鋼網的gerber文件。

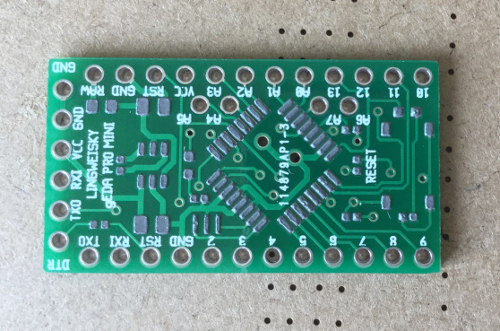

2、4塊PCB板、1張小鋼網、1套元器件、1小盒錫漿、1只鑷子、1塊PCT發熱片。

制作過程：

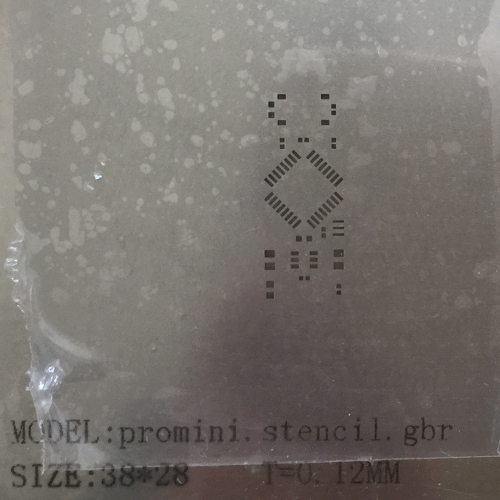

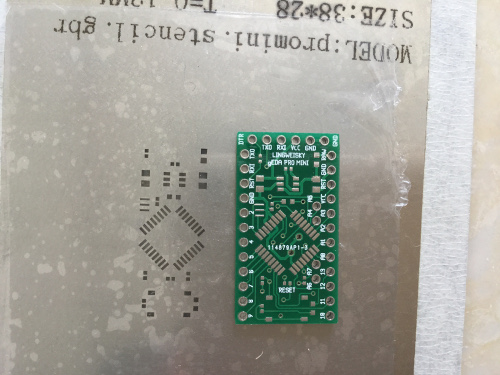

1、將鋼網覆蓋在PCB板上，調整位置，使鋼網開孔和smt元件引腳焊盤對應。

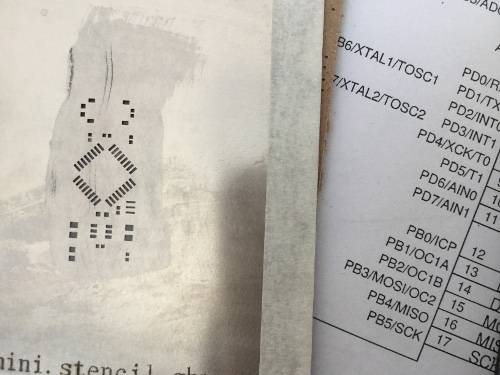

2、取出適量錫漿，用電話卡之類的塑料卡片來回?cái)嚢鑾状卧鰪?qiáng)流動性，然后粘在電話卡邊緣，與鋼網成45度角刷在焊盤開孔處�？梢远嘣噹状�，共提供了4塊PCB板。

3、刷完錫漿后PCB板會和鋼網粘在一起，將PCB板輕輕取下。

4、用鑷子把元件放在相應的焊盤上，輕輕壓一下即可，錫漿會將其粘住。放的時候先放小的0402元件，然后是0603，最后是大的元件。注意元件的引腳順序要對應。建議先刷兩塊PCB板，一塊先練習放0402元件，另一塊用于正式制作。套件的電阻電容元件有足夠的數量用于練習。

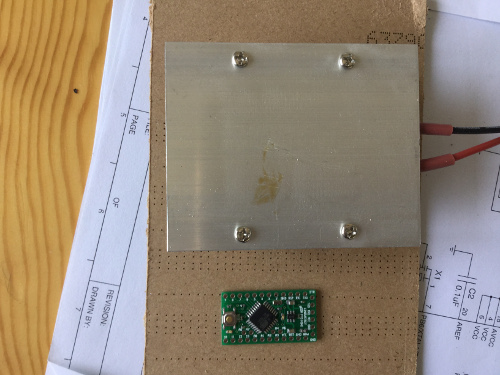

5、將PTC發熱片接通電源，約5分鐘后其表面可達到230攝氏度左右。將貼好元件的PCB板用鑷子放在PTC發熱片正中間，幾十秒后錫漿開始融化，揮發出煙霧。煙霧有毒，避免吸入。約1分鐘左右，煙霧散盡，焊盤錫圓潤，用鑷子將PCB板從PCT發熱片上取下冷卻。切斷PCT發熱片電源。操作時避免身體或其它物品接觸PTC發熱片，防止?fàn)C傷等。

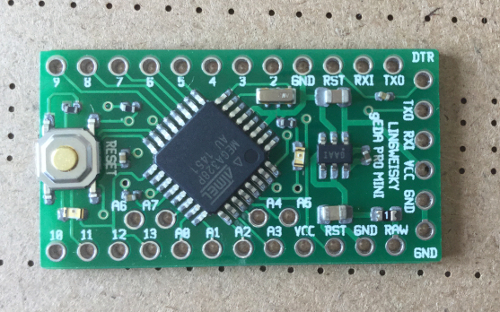

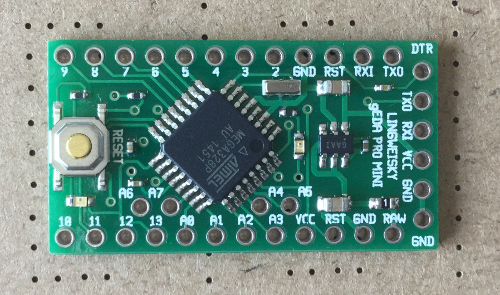

該微控制板兼容Arduino Pro Mini，特點是RAW輸入電壓范圍1.8~5.5v，可在較低供電電壓（如3.7V鋰電池）下

ID:1 · 發表于 2015-6-22 22:49

非常好能提供一下制作資料嗎？

ID:72365 · 發表于 2015-7-28 12:49

好想搞一個玩呀

ID:91197 · 發表于 2015-9-28 07:56

好強大啊，這個單片機都自己做�。�

ID:91691 · 發表于 2015-10-9 11:16

謝謝分享
