8位數碼管加一位5x7點陣車用GPS時鐘，仍然MCU反并聯直驅

ID:78714 · 發表于 2015-8-25 00:49

本帖最后由 digger63 于 2015-8-26 22:14 編輯

接上個帖子：5x7小點陣時鐘，使用了反并聯技術 - 單片機DIY制作單片機論壇http://www.torrancerestoration.com/bbs/dpj-33940-1.html
由于感覺5x7點陣做數字顯示的辨識度不高（因為每位數字只使用3x5像素），果斷將前3位5x7點陣換成8位數碼管，保留最后一位5x7點陣做中文星期顯示之用。

其中1--4位固定顯示時分，5--8位循環顯示秒、月日、溫度、電壓，最后的5x7點陣固定顯示星期。
視頻：
背面仍然用漆包線焊接，并回避了上下排的連接（即漆包線僅需左右連接相應管腳）：

重點的MCU反并聯直驅技術：
MCU直驅一位5x7點陣最少需使用12個IO管腳，5行+7列。再加上8位數碼管和幾只LED的驅動由于使用了反并聯技術只需再增加1個IO管腳，呵呵一共13個IO管腳搞定。
為便于理解先不考慮漆包線上下排的連接問題，看一下連接邏輯圖：

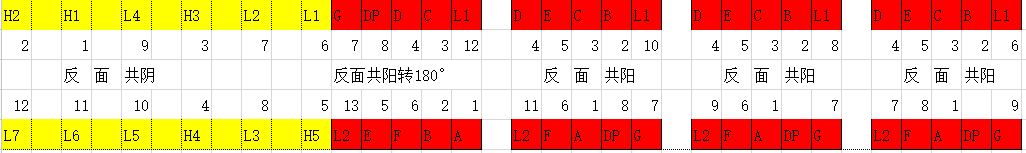

先看右邊橙色5x7點陣部分，1、2、3、4、5號線是5根行線，6、7、8、9、10、11、12是7根列線。再看紅色數碼管部分：6、7、8、9、10、11、12、13號線作為8根位線，其中6--12號線與5x7點陣的7根列線復用。
1、2、3、4、5號線固定作為數碼管的前5個段線，也與5x7點陣的5根行線復用。另外3個段線從本位不用的6--13位線選取。
最右邊3個是作為符號使用的LED燈，接成共陰。
驗證一下，假設要讓第一位數碼管顯示字符“8”，需6號線高電平，1、2、3、4、5、8、9號線低電平。此時其它數碼管或x7點陣都不具備點亮的條件。所以沒有沖突。其它情況大家可自行驗證。

實際連線圖，用漆包線將相同數字的管腳連接到一起�？梢钥吹接泻芏嗑€需穿過上下排。如果做板的話無所謂，漆包線連接就比較紊亂，需要優化一下。

優化后的連接邏輯圖

優化后的實際連線圖，可以看到漆包線無需穿過上下排了。
MCU選用SOP28的STC-15F2K60S2，直接趴在5x7點陣的管腳上。

MCU管腳與5x7點陣管腳的對應關系圖。接下來就是程序了，好在剛搞過GPS的U盾時鐘（U盾GPS萬年歷兼談STC EEPROM的使用 - 51單片機單片機論壇
http://www.torrancerestoration.com/bbs/dpj-36379-1.html），數碼管驅動部分還是用杜洋的逐段（點）驅動，溫度測量部分真正實現了18b20的寄生電源模式。
云盤地址：http://pan.baidu.com/s/1sjqoIoX
