AD9通過Excel快速制作原理圖符號

[復制鏈接]
跳轉到指定樓層
樓主
ID:87475 發表于 2015-8-25 11:05 | 只看該作者 |只看大圖 回帖獎勵 |倒序?yàn)g覽 |閱讀模式
——博勵pcb整理




1.根據Datasheet中的器件引腳描述，制作元器件引腳表格，格式如下：
ObjectKind
X1
Y1
Orientation
Name
Symbol
Electrical Type
Pin Designator
Pin
0
10
0
P0.0/AD0


IO
37
Pin
0
20
0
P0.1/AD1


IO
36
Pin
0
30
0
P0.2/AD2


IO
35
Pin
0
40
0
P0.3/AD3


IO
34
Pin
0
50
0
P0.4/AD4


IO
33
Pin
0
60
0
P0.5/AD5


IO
32
Pin
0
70
0
P0.6/AD6


IO
31
......
一般元器件Datasheet都是PDF格式，復制粘貼表格不太容易，可以先將PDF格式轉換WORD格式,再粘貼到EXCEL中

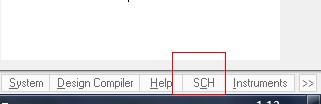

2.建立一個SCHLIB文件在右下角的SCH中選擇SHCLIB List

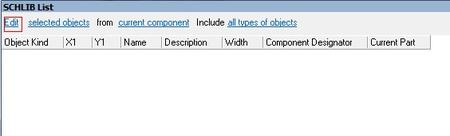

調整為Edit模式

3.在Excel中復制表格，在SHCLIB List 空白處單擊右鍵選擇Smart Grid Insert ,單擊Automatically Determine Paste ，OK。
分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏1 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:94415 發表于 2015-11-2 16:09 | 只看該作者
看著很好的方法   我去試試看
回復

使用道具 舉報

板凳
ID:94704 發表于 2015-11-4 22:18 | 只看該作者
很高級啊
回復

使用道具 舉報

地板
ID:239056 發表于 2018-6-6 10:06 | 只看該作者
最后矩形框畫完看不到管教定義，如何修改屬性？謝謝
