DXP原理圖的編譯與檢查設置

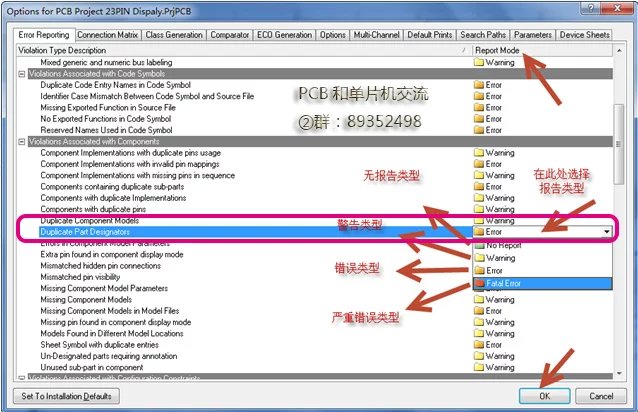

點擊菜單欄Project——Project Option，之后彈出如下對話框，這時，我們可在“Report Mode”欄中選擇檢查項和報錯類型。設置的報告類型，我們一般選擇嚴重錯誤類型。

單端網絡報告選項及接觸不良報告選項如下圖：

報告選項設置之后，我們就可以對原理圖進行編譯了。同樣點擊Project——compile PCB project…，當然只編譯當前原理圖頁的話，可以選擇Project——compile document…。

編譯之后可以點擊右下角system——messages查看報告信息，如果有可以雙擊報告項即可查看錯誤的位置。
