教你如何手工制作PCB板子

ID:98924 · 發表于 2015-12-9 05:30

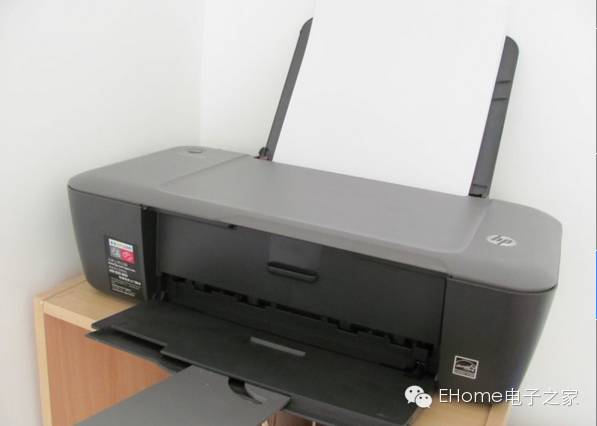

第一步：請出最大的工具———打印機，首先用打印機打印出1:1比例的PCB，備用

第二步：準備覆銅板，以及鋼尺、鉤刀；

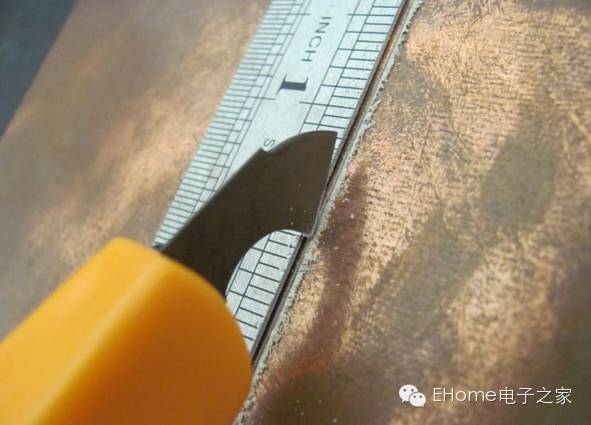

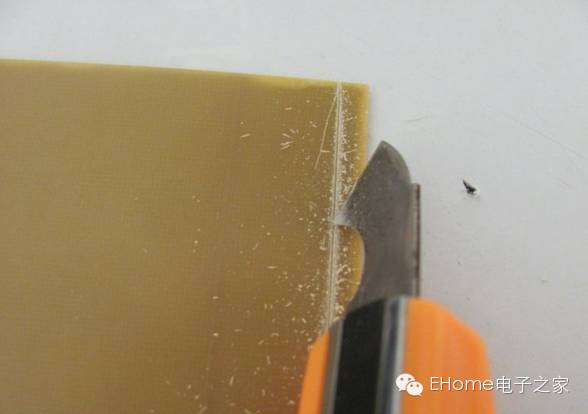

第三步：切割覆銅板

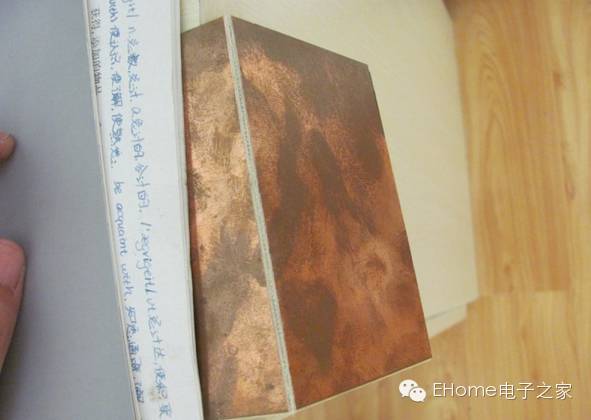

第四步：將切割好的覆銅板放在直角桌沿，掰！

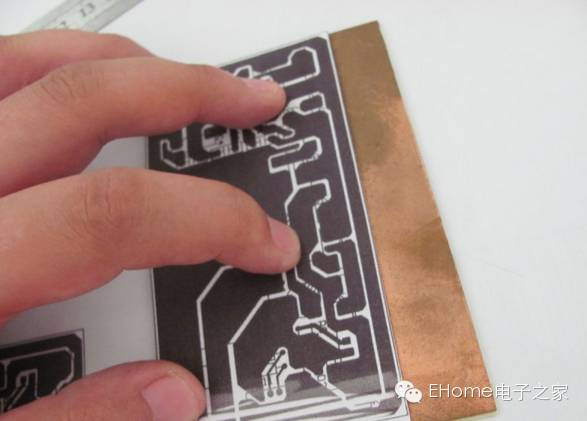

第五步：比量一下一開始打印的PCB大小，繼續修剪覆銅板到合適大小

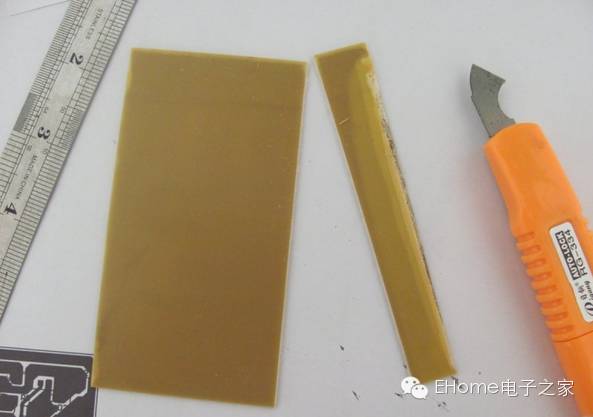

好了，覆銅板已經被切割成了合適的大小，如下圖

第六步：將覆銅板的邊緣毛刺打磨干凈，得到大小適合且沒有毛刺的覆銅板

第七步：用砂紙打磨覆銅板，直至光亮

第八步：用菲林紙反白打印PCB，備用，左側是線路+元件孔，右側用作蓋藍油時使用

第九步：準備貼干膜
第十步：貼干膜，方法類似于貼手機膜，如果不會貼，可以到路邊觀摩一下貼膜的人，呵呵！開個玩笑！~~~

第十一步：曝光，用到了打印的菲林紙

第十二步：曝光完成的效果

第十三步：用專用顯影劑顯影~

顯影以后的效果

第十四步：蝕刻，我用的是三氯化鐵溶液，其實有很多其他好用的蝕刻劑，大家可以嘗試其他的，沒有問題

第十五步：脫膜

第十六步：這是一個比較容易被忽略的步驟，我的建議，做好的裸板要用無水酒精洗一下，因?yàn)槿绻话裀CB洗干凈，在后面的蓋藍油時，PCB上會出現難看的黃斑，所以，洗洗更健康嘛！~~

第十七步：檢測

第十八步：開始蓋藍油，準備的東西包括:藍油、卡片、菲林

第十九步：曝光

第二十步：清理未曝光的殘留藍油后的效果

第二十一步：鍍錫

哇~~~好亮啊，大家看到PCB上倒影出我桌子上的富貴竹了嗎？

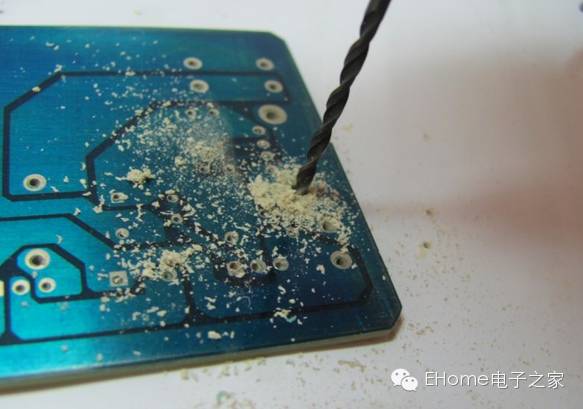

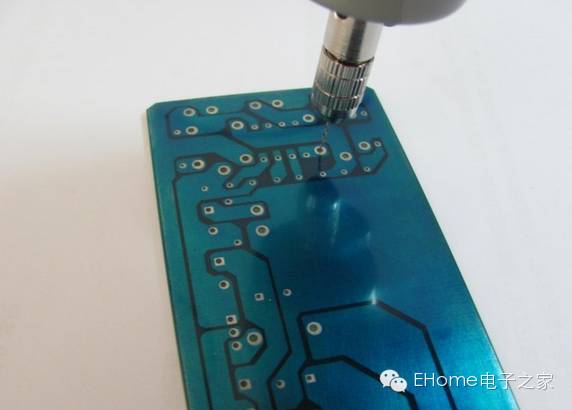

第二十二步：打孔！

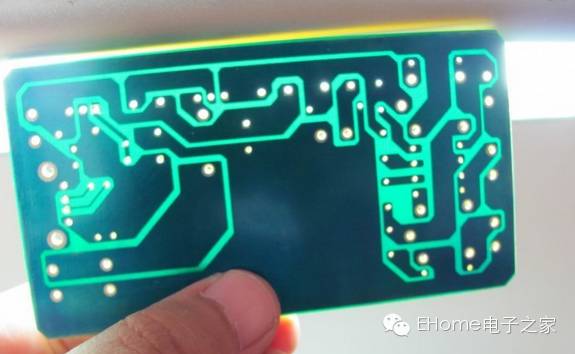

最后來張燈光透射下的PCB

ID:96682 · 發表于 2015-12-10 13:59

咋了圖片好多都被屏蔽了，這藍油阻焊層確實漂亮。
