SWD模式下下載調試程序的方法詳解

ID:99624 · 發表于 2015-12-27 02:46

JLINK的20針JTAG的1腳、20腳分別與開發板上JTAG口的1腳、20腳用杜邦線相連
JLINK的20針JTAG的7腳（JTMS）、9腳（JTCK）分別與開發上的JTAG口（JTAG 即SWDIO和SWCLK）的JTMS腳、JTCK腳用杜邦線相連。

2,MDK中調試和下載的設置

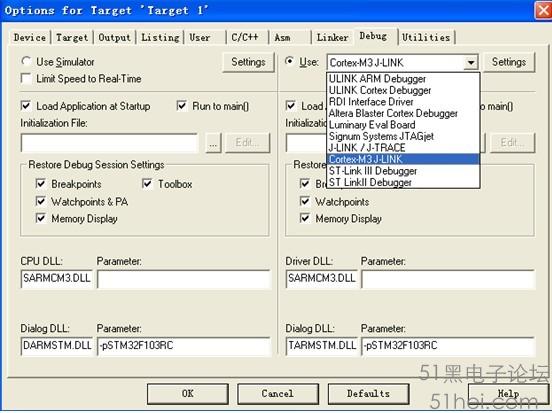

右鍵-option-debug

然后點settings
按照如圖所示進行選中
接口interface 選用USB ,Port選為SW等。點OK

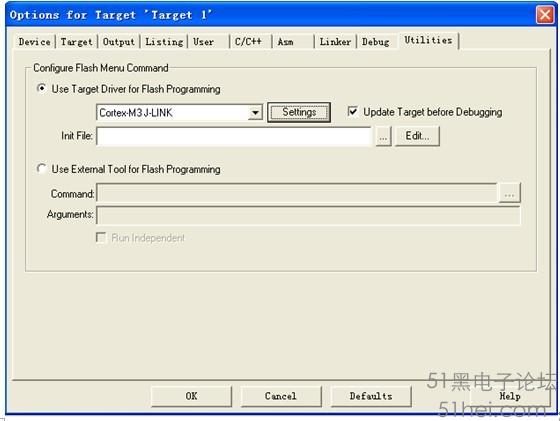

點settings.點擊ADD，把FLASH芯片添加進來

完成設置，點OK
編譯連接，生成HEX文件
4打開J-FLASH軟件（單獨打開）
點菜單欄的FILE 點OPEN打開HEX文件，然后OPTIONS project settings 設置如圖

1）General 選USB 2）TARGET接口選擇SWD模式 3）CPU 選擇開發板使用的CPU芯片設置完畢
點菜單欄Target ,選擇connect 連接，然后選erase chip擦除芯片，然后選擇program編程，最后application應用。板子開始運作。
