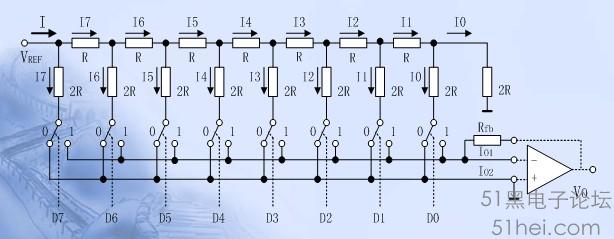

D/A有很多類型的，這里介紹一種典型的T型電阻網絡D/A轉換器原理，如下所示

由圖可知，運放兩個輸入端為“虛地”，所以電位都約為0。所以無論開關在0或者1，最后兩個2R都是并聯(lián)得R，和電阻R串聯(lián)又為2R,以此類推，那么到最前端，相當于兩個2R的電阻并聯(lián)，可知電流I=Vref/R。I7=I/2,I6=1/2*I/2,由此追溯到I0=I/256,如果Rfb=R，那么V0只與Vref有關，即V0=Vref*z/256。

轉換器, 網絡, 開關
