共陰、共陽數碼管命名方法及引腳圖判斷方法

ID:105323 發表于 2016-3-4 16:50 | 顯示全部樓層 |閱讀模式

共陰、共陽數碼管命名方法：A表示共陰、B表示共陽、H表示亮紅色光
LG5011AH 共陰極數碼管（紅光）
LG5011BH 共陽極數碼管（紅光）
LG5011BSR 共陽極數碼管（紅光）

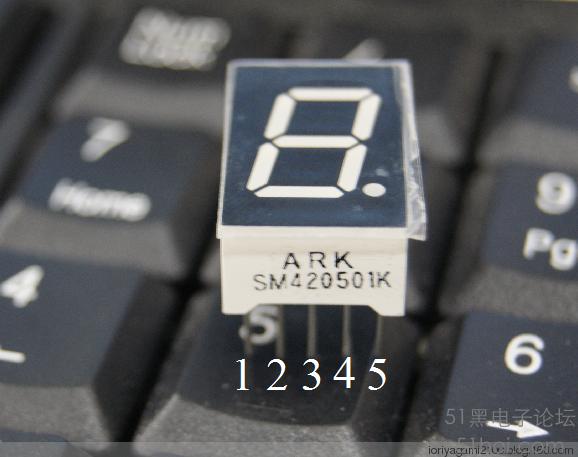

引腳圖和ARK SM系列是一樣的。

上圖中， K表示共陰、 A表示共陽

數碼管, 命名, 紅光
