剛做好的舵機控制器樣品
功能簡介：自動識別波特率、32路同步PWM、0.5us精度、512K eeprom
下載附件
2016-4-11 17:59 上傳
下載附件
2016-4-11 17:59 上傳

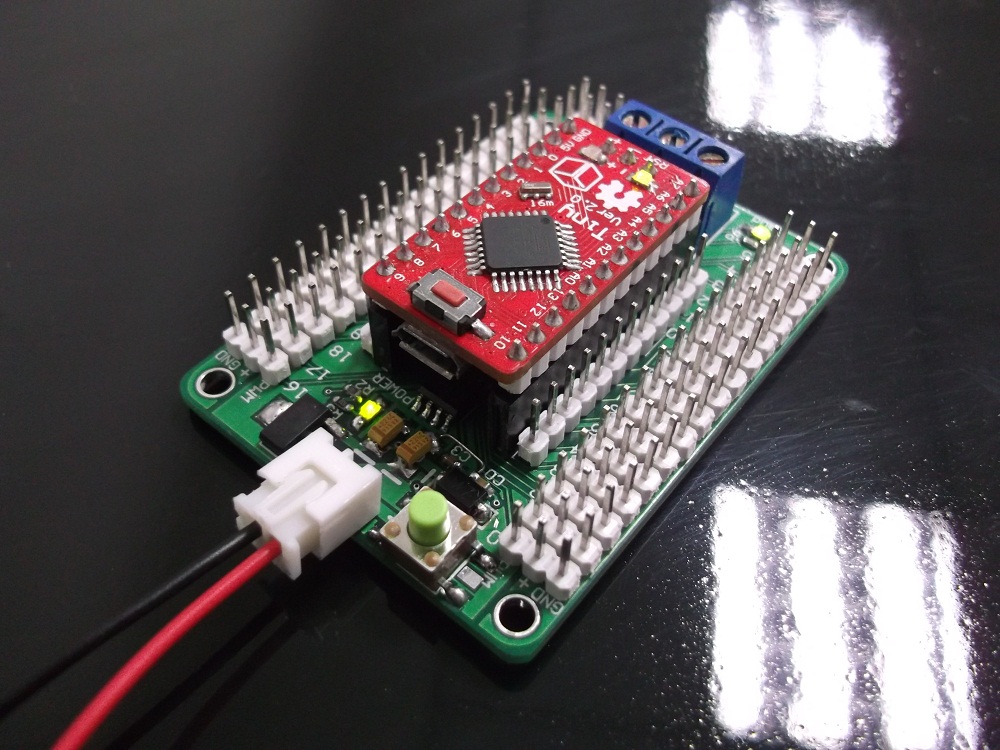

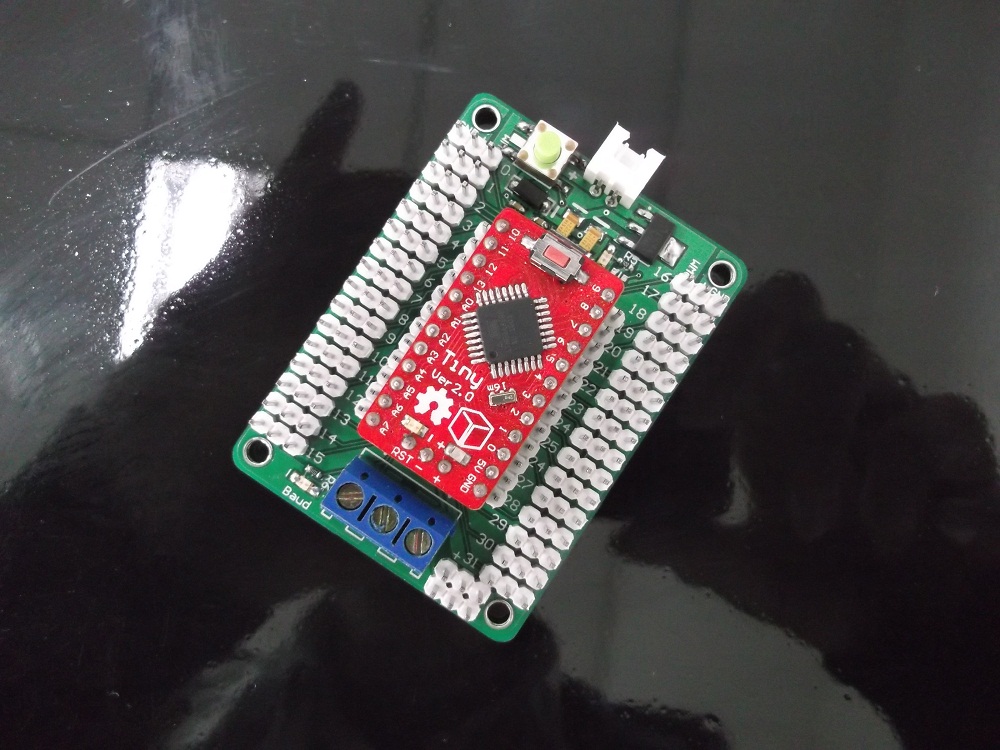

與tiny一起的總覽。板子右上角處LED為供電正常指示LED，左下角為自動識別波特率成功指示LED。
下載附件
2016-4-11 17:59 上傳
下載附件
2016-4-11 17:59 上傳

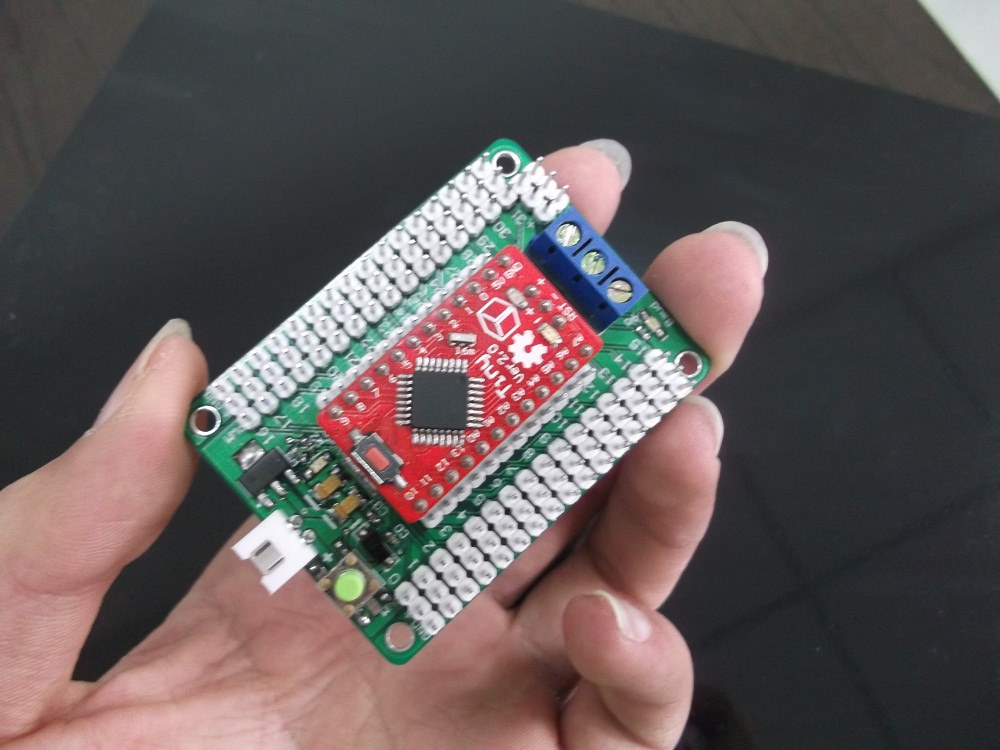

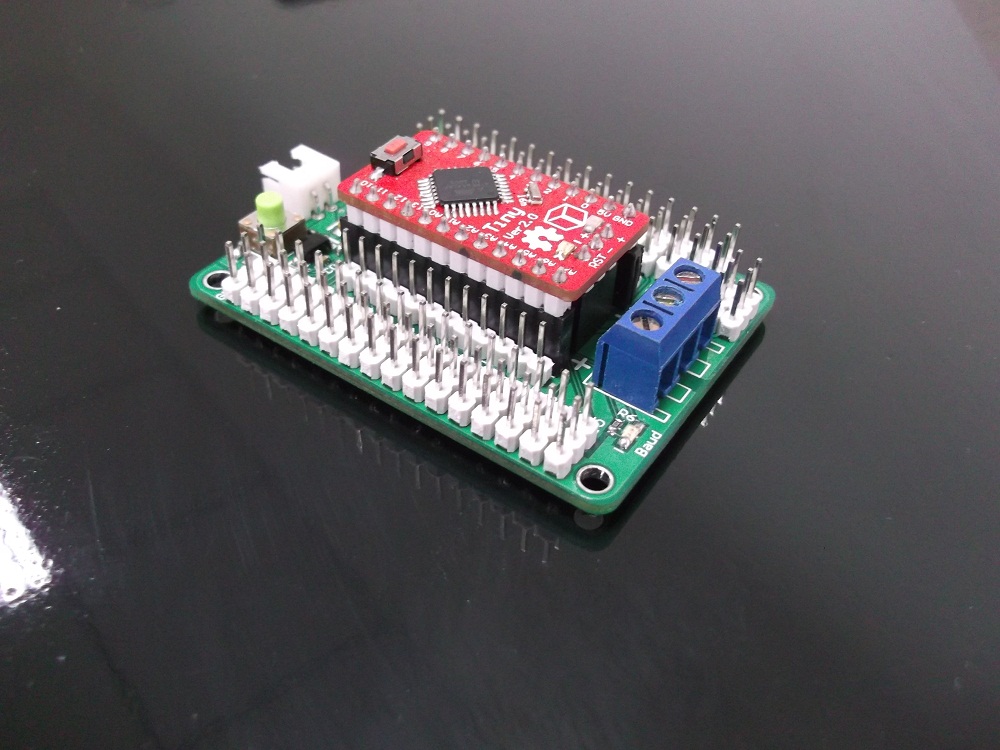

可與TINY組合使用，tiny可外接傳感器作為機器人主控器
下載附件
2016-4-11 17:59 上傳

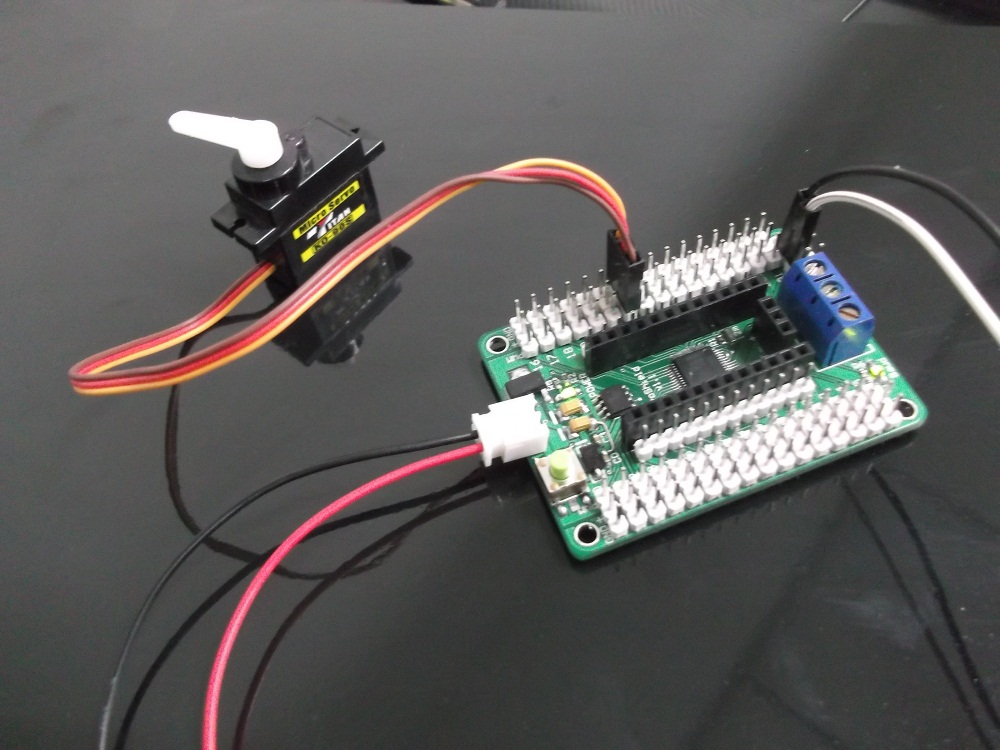

亦可單獨的usb to ttl接入調試及控制
下載附件
2016-4-11 17:59 上傳
控制指令：“#1p1500”
以上指令即可將1號口的舵機歸中位
“#”用于初始指定舵機端口，后跟0-31用于指定0-31號舵機端口。
“p"用于初始指定舵機轉動角度，后跟500-2500間的數值用于控制舵機，舵機控制信號為50Hz，周期內高電平持續時間為500-2500us，這樣的PWM信號用于控制舵機到達相應角度，500us為左轉90度，1500us相應為歸中，2500us為右轉90度。p后跟的數字即應對應于500到2500之間。
|
|
