Autumn Servo Controller - 舵機控制器

ID:113472 · 發表于 2016-4-11 16:32

OpenJumper Autumn Servo Controller - 舵機控制器

模塊特點：
1. 自動識別波特率，免去對舵機控制器波特率設置；
2. 1us高精度32路同步PWM輸出，滿足舵機控制時的同步及進度要求；
3. 每路PWM輸出速度可調，可同步調速可異步調速；
4. 每路PWM輸出加速度可調，可同步加速可異步加速；
5. PWM輸出頻率可調，1-500Hz，適用舵機范圍更廣；
6. 方便接插tiny作為主控器件，同時可接插藍牙,apc等無線通信模塊；
7. 可以脫機儲存動作組380條，每條255字節；
8. 動作組間可以跳轉，一條指令可以控制255條動作組的執行；
9. 動作組間跳轉可以正向執行可以逆向執行；
10. 使用在線編程，實現高速讀寫片內flash。在不使用256kbit(32k)或512kbit(64k)的eeprom情況下獲得高達76K的脫機儲存空間及更高速的讀寫速度。

模塊規格
1. 主芯片    NXP LPC12xx；
2. 工作電壓  3.3V；
3. 輸入電壓  5~16V；
4. 長寬尺寸  5.5*4.5cm；

使用說明：

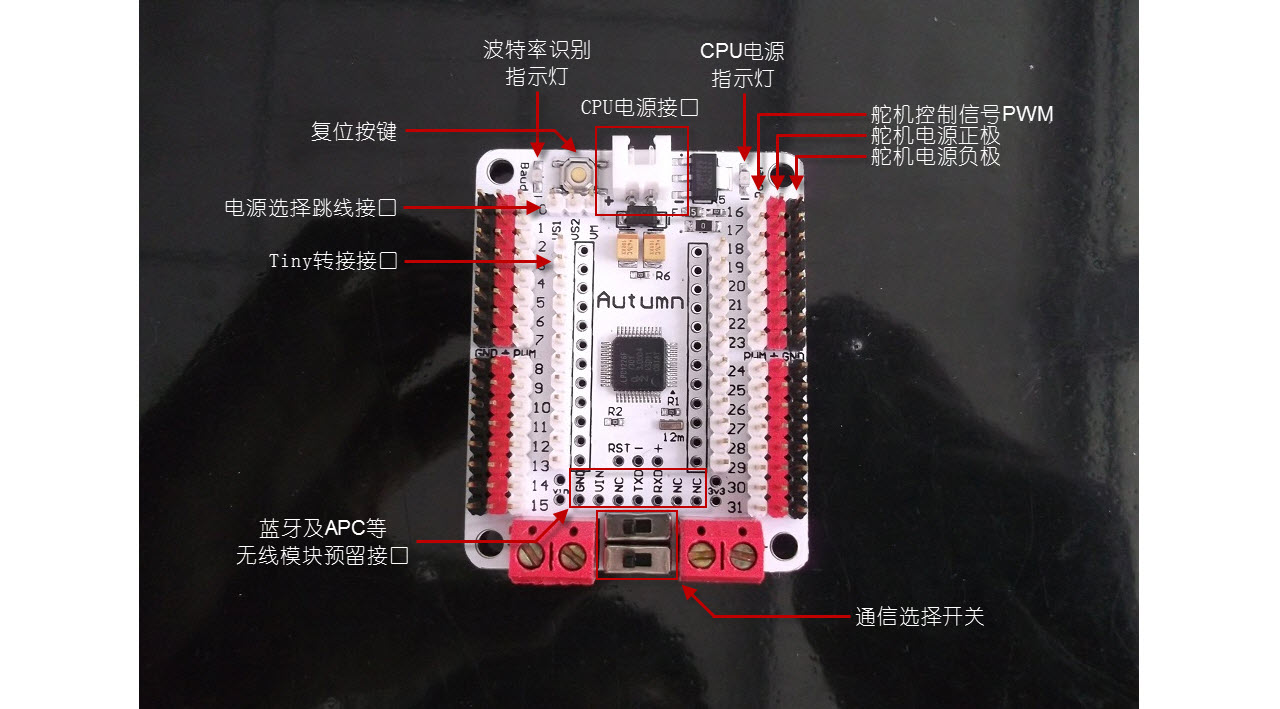

(一). Autumn舵機控制器上端左右各有一顆LED，右端為電源指示燈，左端為波特率識別指示燈(如圖所示)：
      1. CPU電源接口接上提供的接線端子，左端為電源正極，右端為電源負極。若未反接切供電電壓穩定，電源指示燈將會點亮。輸入電壓5~16V，推薦輸入電壓為5~7.2V；
      2. 主機或電腦通過串口發送字符‘a(chǎn)’或者'A'用于識別器件及自動識別波特率，識別成功后左端波特率識別指示燈會自動點亮，若識別失敗將不會點亮，用戶按下復位按鍵再次識別即可；

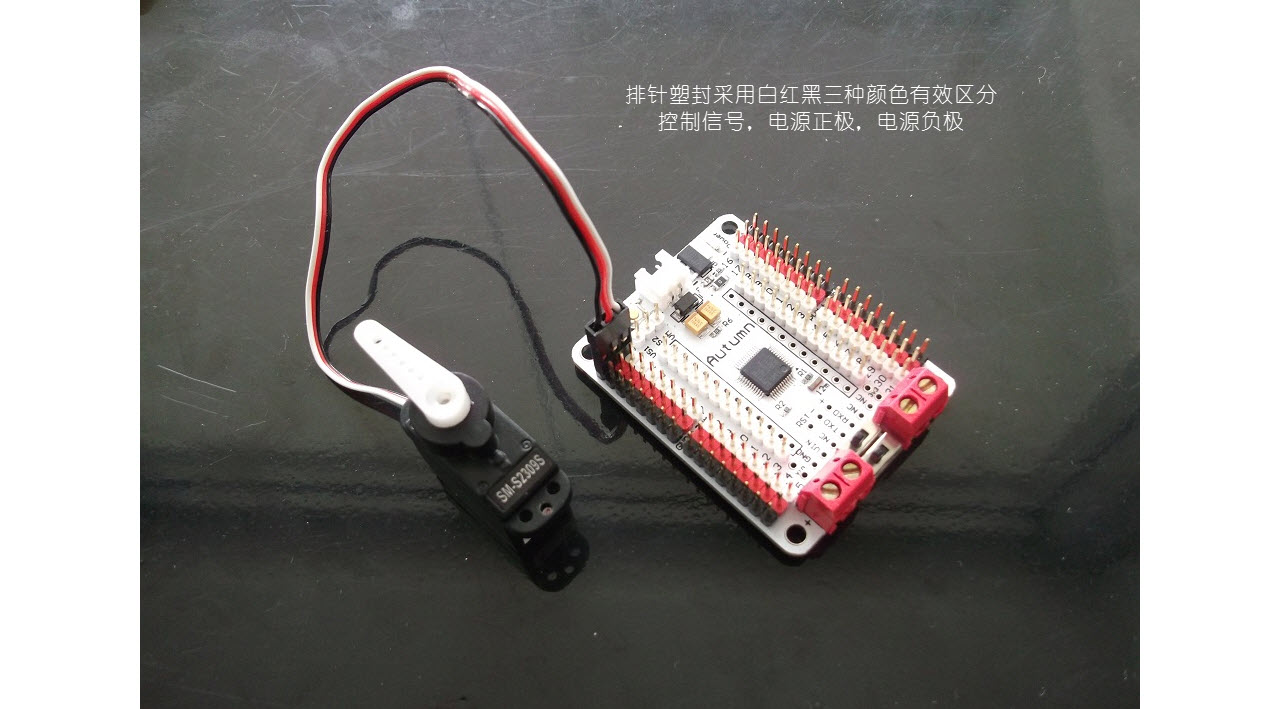

(二). Autumn舵機控制器與舵機連接(如圖所示)：

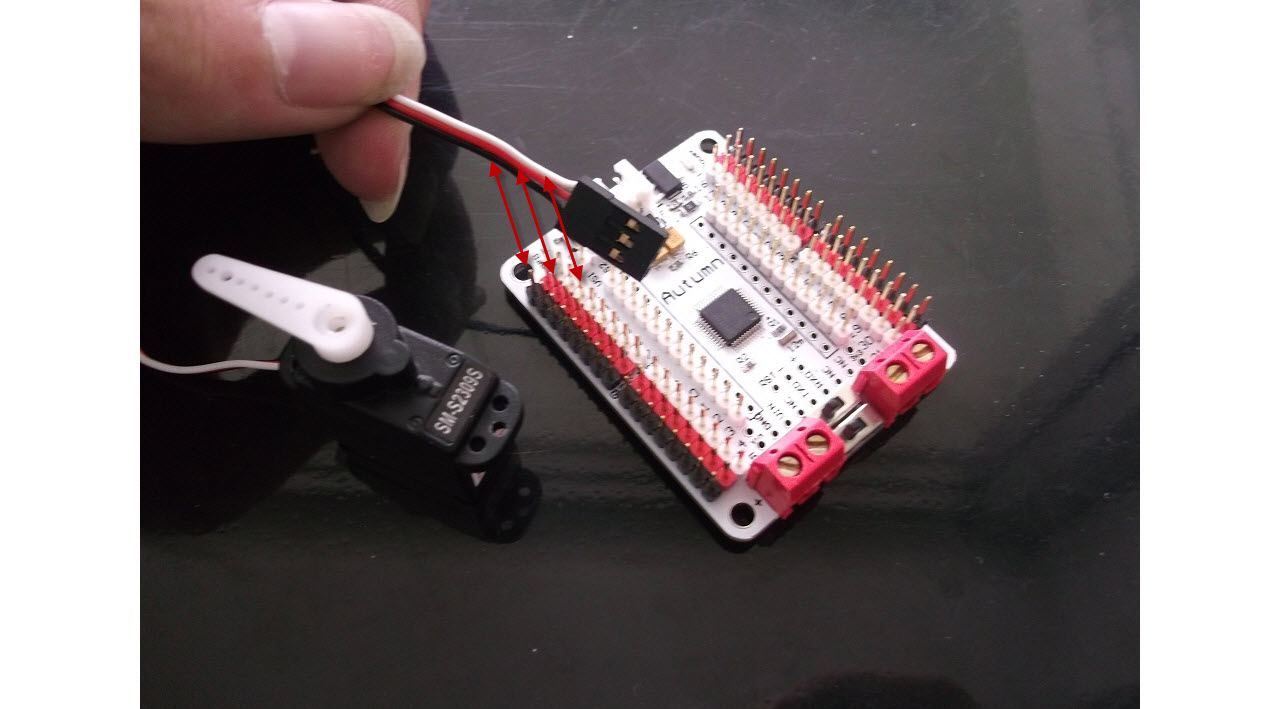

      1. 舵機控制器上排針為白紅黑三種顏色塑封——白色為舵機控制信號PWM、紅色為舵機供電正極、黑色為舵機供電負極。與大部分舵機上引出線顏色相同，可直觀的表達排針含義讓減少用戶反接可能；
      2. 舵機供電分為兩組供電，0-15號為VS1，16-31號為VS2。紅色接線柱旁有標注電源正極，按正負要求接線，切勿反接，舵機供電端推薦使用4.8V~6V電源接入，以免過壓燒壞舵機；
      3. 舵機控制器左上角有3針為電源選擇跳線接口，依次為VS1、VS2、VM。VS1為0-15舵機供電正極，VS2為16-31號舵機供電正極，VM為CPU供電正極。若需VS1與V2共用一個電源時可在VS1與VS2間接上短接跳帽。

(三). Autumn舵機控制器指令集：
      1. 舵機控制器啟動后波特率自動識別命令：
         a或者A
         a或者A    字符，必須發送；
                  結束回車符，ASCII中的13，必須發送。
      2. 舵機控制器啟動后舵機控制信號頻率設置命令：
         FR
            Pulse Width Modulation frequency 舵機控制信號PWM的頻率，單位Hz，默認啟動后自動設置為50hz，0-500，可選設置；
                                                                  結束回車符，ASCII中的13，必須發送。
      3. 單個或多個舵機運動控制命令：
         #PS... #PSTAG
            servo control channel                   舵機控制通道號，為0-31，必須發送；
            servo control position                   舵機控制器輸出控制信號脈沖寬度，單位us，為500-2500，必須發送；
            servo control time                      舵機控制單個通道速度，單位us，0-65535，可選發送，默認2000；
            servo control speed                      舵機控制多個連續通道速度，單位us，0-65535，可選發送，默認2000；
            servo control accelerate                舵機控制單個通道脈沖單位周期內步進加速度值，單位us，0-255，可選發送(但是必須發送或后再發送)，默認0；
            servo control group accelerate    舵機控制多個連續通道脈沖單位周期內步進加速度值，單位us，0-255，可選發送(但是必須發送后再發送)，默認0；
                                                         結束回車符，ASCII中的13，必須發送。
      4. 舵機控制器當前輸出脈寬查詢命令：
         QP
         query servo control position 發送后返回舵機控制器所以通道號當前輸出控制信號的脈沖寬度，單位us；
      5. 舵機控制器進入寫入運動控制動作組命令：
         AM
         autumn servo controller memory 發送后若舵機控制器成功進入寫入動作組模式，舵機控制器將返回  ASCMemoryReady!  此時可寫入需要保存的動作組，動作組寫入成功將會返回  ASCMemorydone! %d Array  返回?cái)?shù)據%d為動作組編號，方便用戶記錄保存了多少組動作組。若寫入動作組失敗將會返回  ASCMemoryError!；
      6. 舵機控制器退出寫入運動控制動作組命令：
         AN
         autumn servo controller none array 發送后舵機控制器將退出寫入動作組模式并返回  ASCMemoryQuit!  ；
      7. 單個或多個舵機運動控制動作組調用命令：
         SQ...SQ
            servo control arry query       調用執行動作組編號，0-379；
      8. 多個舵機運動控制動作組調用跳轉命令；
         SQX
               servo control arry query             調用執行指定動作組編號，0-379；
            xiphoid servo control arry query 調用跳轉到指定動作組編號，0-379(但是abs( - )，即前后兩動作組編號相減后的絕對值不能大于255);
(四).Autumn舵機控制器調試方法：

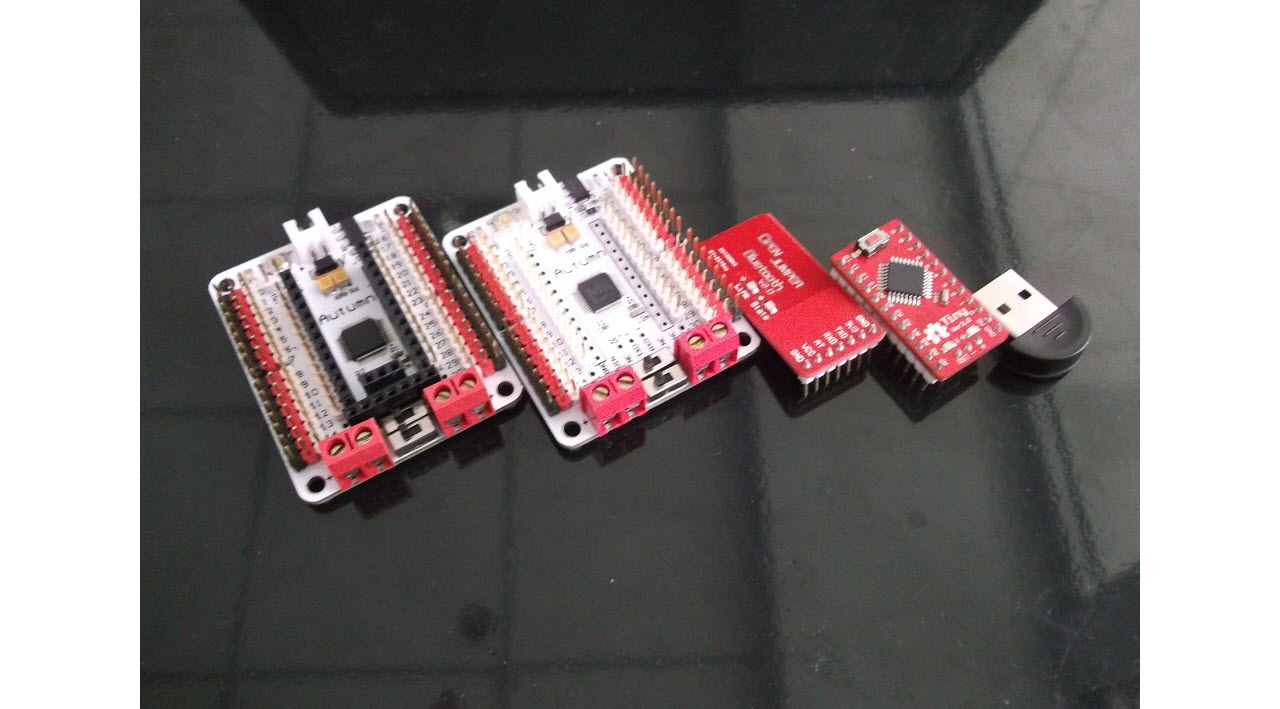

焊上排座的Autumn，未焊排座的Autumn，藍牙模塊，Tiny 2.0，藍牙適配器；

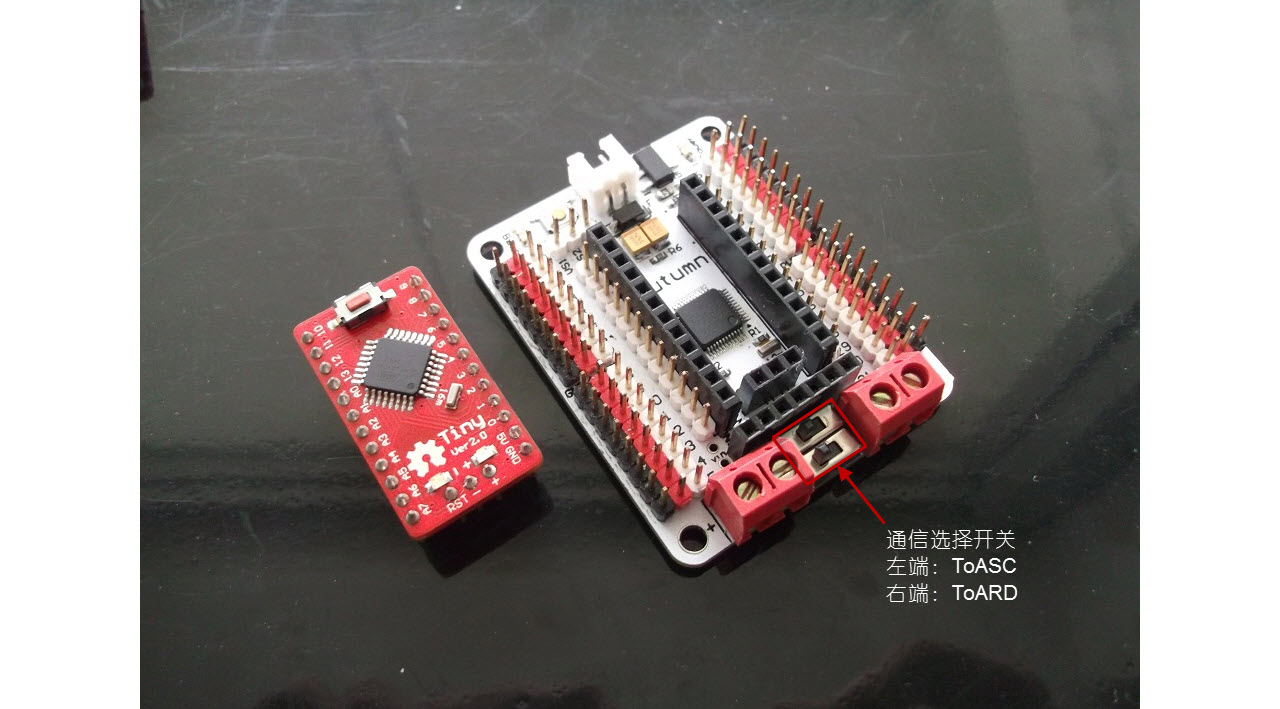

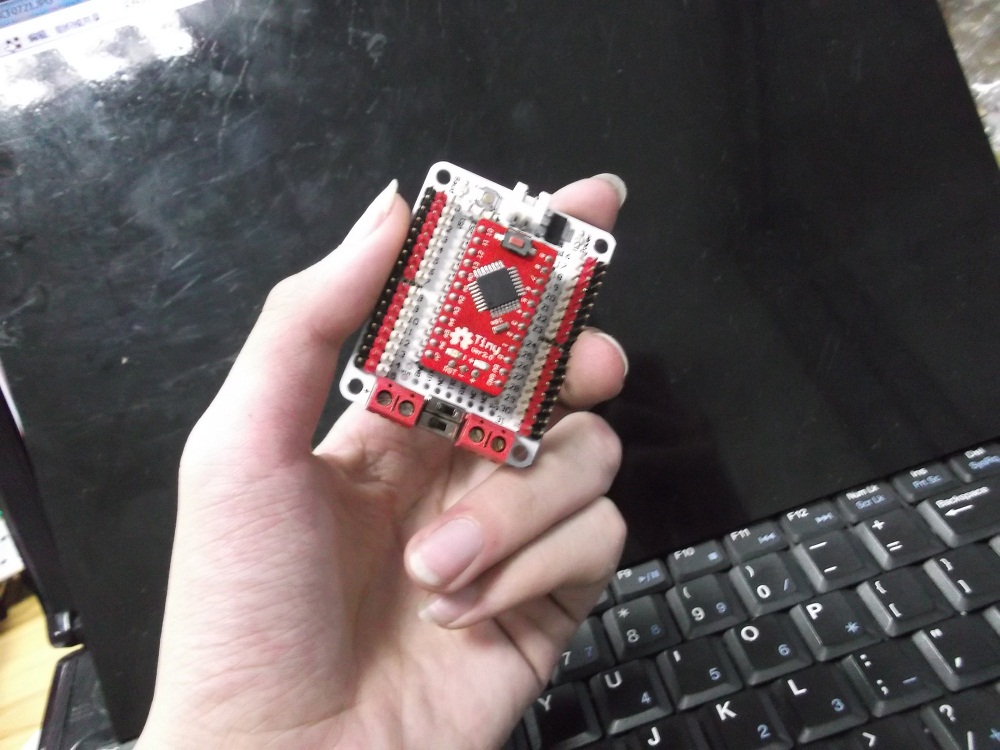

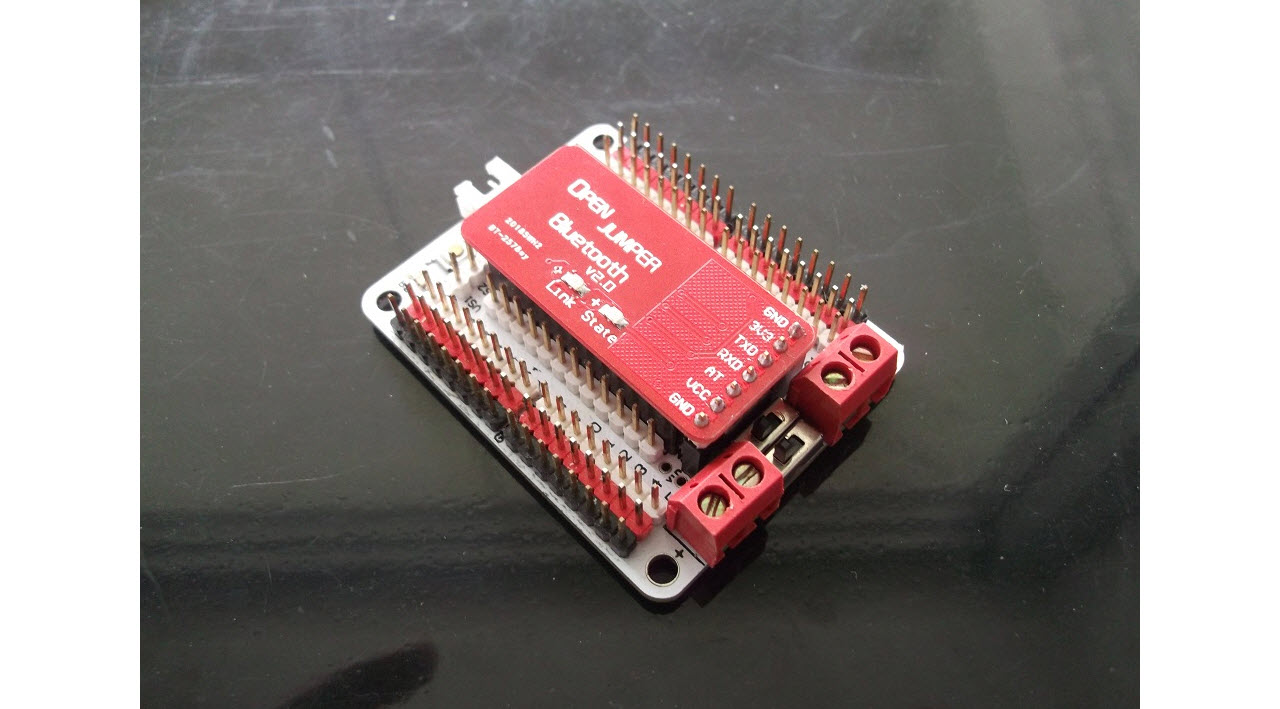

當插上藍牙或者Tiny2.0時直接與Autumn通信時將通信選擇撥向左端；

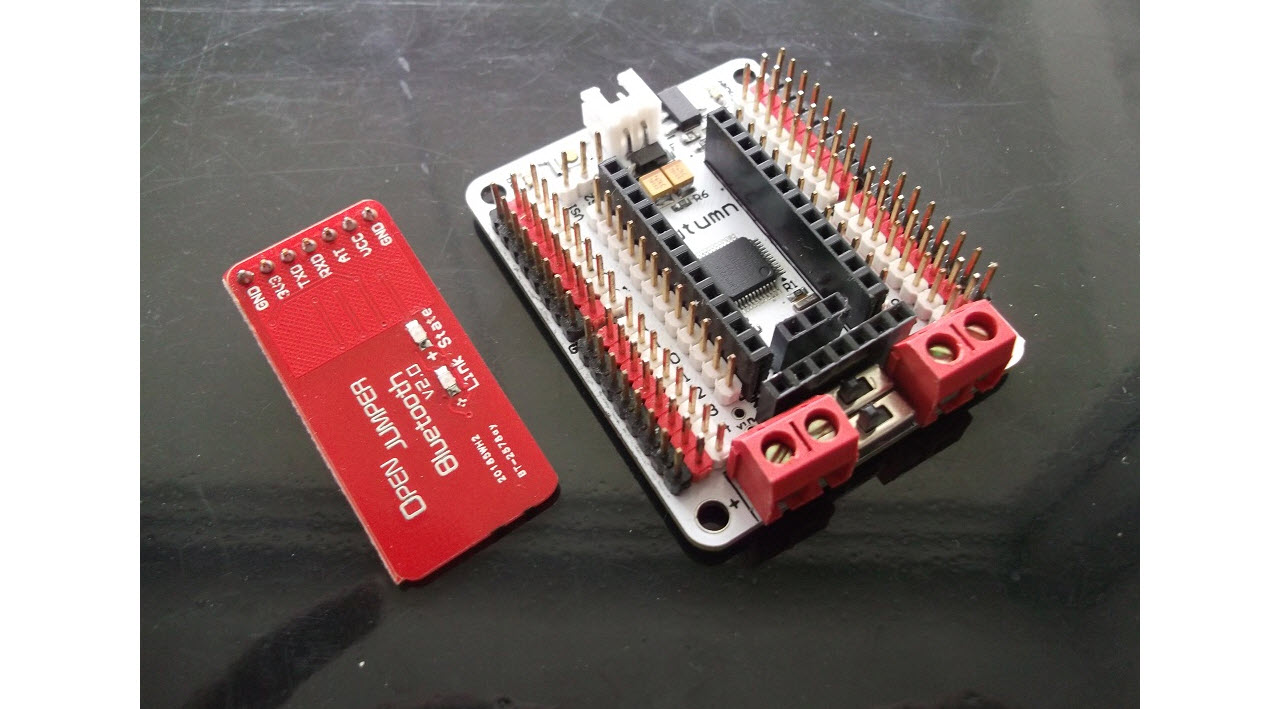

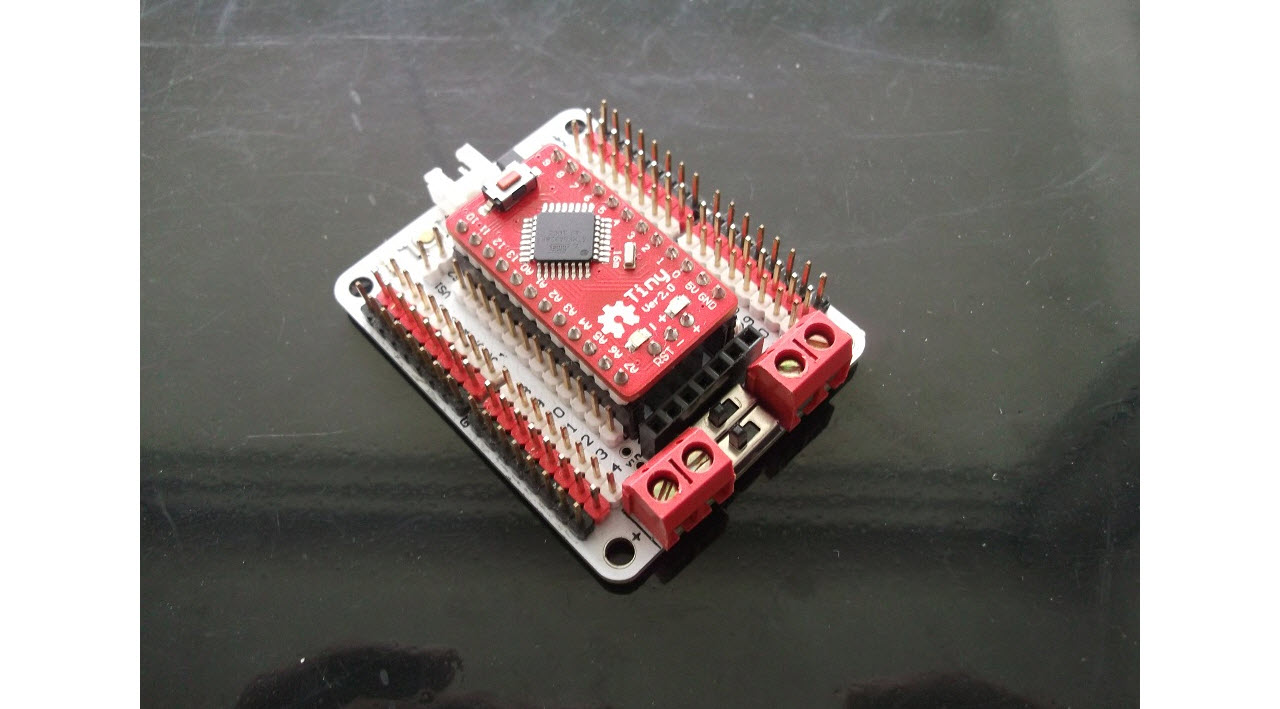

如果需要同時插上藍牙和Tiny2.0時可以撥向右端，Tiny2.0使用軟串口與藍牙通信；

Tiny2.0中若有燒寫如下測試程序：

void setup(){
  Serial.begin(9600);//串口初始化；
  Serial.println('a');//發送波特率識別碼讓Autumn初始化串口并識別波特率；
}

void loop(){
  Serial.println("#0p500t1a2");//0號舵機每周期步進1us，步進加速值2us運動到負90度位置；如：1s時候速度為3us，2s時候?yàn)?us；
  delay(3000);
  Serial.println("#0p2500t1a2");//0號舵機每周期步進1us，步進加速值2us有負90度位置運動到正90度位置；
  delay(3000);
}

插上藍牙，打開電腦藍牙即可調試，若電腦沒有藍牙，配上藍牙適配器即可調試。

/*
待更新，暫存
*/
