教你如何分析三極管放大電路

[復制鏈接]
跳轉到指定樓層
樓主
ID:114320 發表于 2016-5-9 23:33 | 只看該作者 回帖獎勵 |倒序瀏覽 |閱讀模式

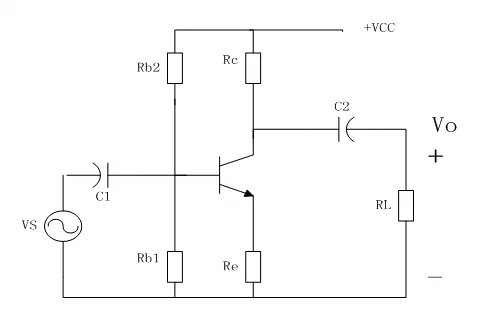

       設計任務:設計一個放大電路,要求在+7V單電源下工作,輸入信號為vpp=20mv的正弦波,用500歐作最后負載測量。只能使用的S8050做此題。(波形無明顯失真),要求精確放大100倍(既不多也不少)!

        只給你一個電阻參數,如何去推到其他六 七個電子元件的參數呢?

        以及電路要做如何改進,才能達到要求!課本是給出這些參數讓你順著計算??

        你在設計的時候有沒想過要反著推呢?以及要考慮哪些因數呢??








想知道這些問題的答案,請下載51黑附件吧:
小信號報告(硬件民工).doc (429.17 KB, 下載次數: 53)
