功能齊全的電子密碼鎖
⑴ 電子密碼鎖電路設計

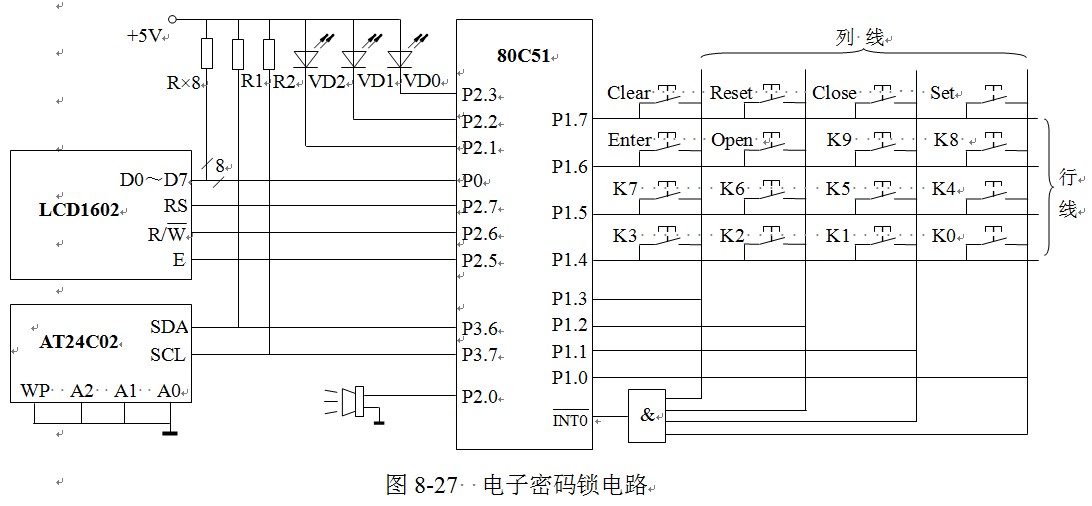

電子密碼鎖電路如圖8-27所示，該電路具有EPROM存儲開鎖密碼、LCD顯示、4×4矩陣鍵盤輸入和聲光報警功能。
1）右半部分為4×4矩陣式鍵盤電路，與圖8-26電路相同。其中，K0～K9為密碼數字鍵，其余6鍵為功能鍵：K10為開鎖鍵Open，K11為確認鍵Enter，K12為設置鍵Set，K13為閉鎖鍵Close，K14為復位鍵Reset，K10為清除鍵Clear。
2）左上部分為LED燈狀態(tài)顯示電路，VD0為閉鎖燈，VD1為開鎖燈，VD2為報警燈，分別由P2.3、P2.2、P2.1控制，開鎖燈VD1模擬開鎖機械動作。
3）左中部分為LCD1602顯示屏電路，與圖8-10電路相同（控制端改為P2.5～P2.7）。
4）左下部分為串行EPROM AT24C02存儲開鎖密碼電路，與圖7-28b電路相同（數據線和時鐘線分別為P3.6、P3.7）。 5）蜂鳴器（警報發(fā)聲）接80C51 P2.0。
|
