PCB設計中差分信號的建立有多種方式，這里簡單的介紹兩種最常用見的兩種設定方法： （1）在命令菜單里建立差分信號 點菜單 Logic=>Assign Differential Pair…，彈出對話框。

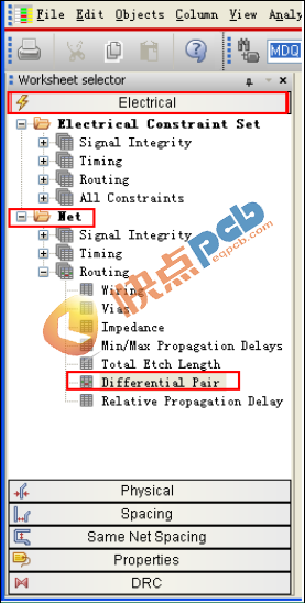

先給差分信號命名，依次點擊想要建立的差分線網絡，點 Add 完成差分線的建立，上面會顯示你所建的差分信號的名稱，如果還有其它的差分線要建立，可以繼續在上圖重復建立差分線，最后點 OK 退出。 （2）在約束管理器里建立差分信號 進入約束管理器界面，接著按下圖所示展開 Electrical 的 NET。

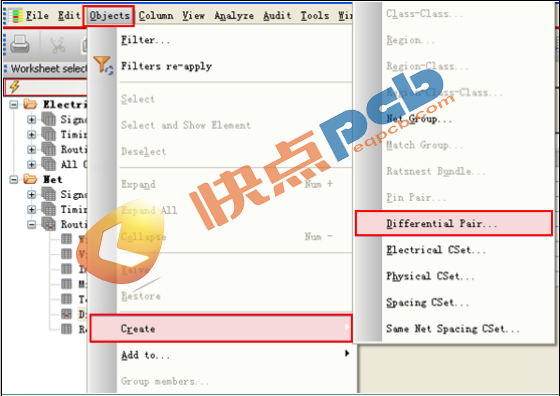

點擊菜單命 objects=>CREATE=>DIFFERENTIAL PAIR 如下圖所示。

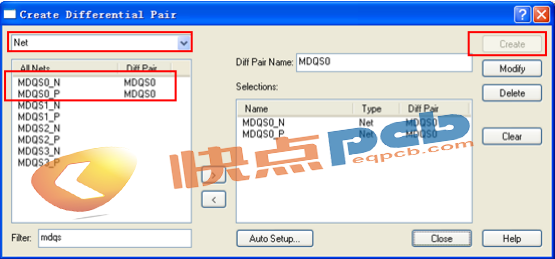

彈出 differential pair 對話框，如下圖所示。
在左上角的下拉框中選擇 NET ,然后在列表框中找到要建立的網絡并雙擊，這樣這兩個網絡就會添加到 selections 編輯框中， 在 Diff Pair Name 輸入差分信號的名稱， 然后點擊 Create,點擊 close 關閉對話框。
|
