TV高頻頭制作超級接收器

ID:146949 · 發表于 2017-2-1 14:24

近日有朋友在KTV里面工作，有很多UHF的咪損壞的拿給我修。
手頭上沒有接收器，所以自已用以前DVD機里拆的TV高頻頭改裝成49.75~902.15MHz接收器。

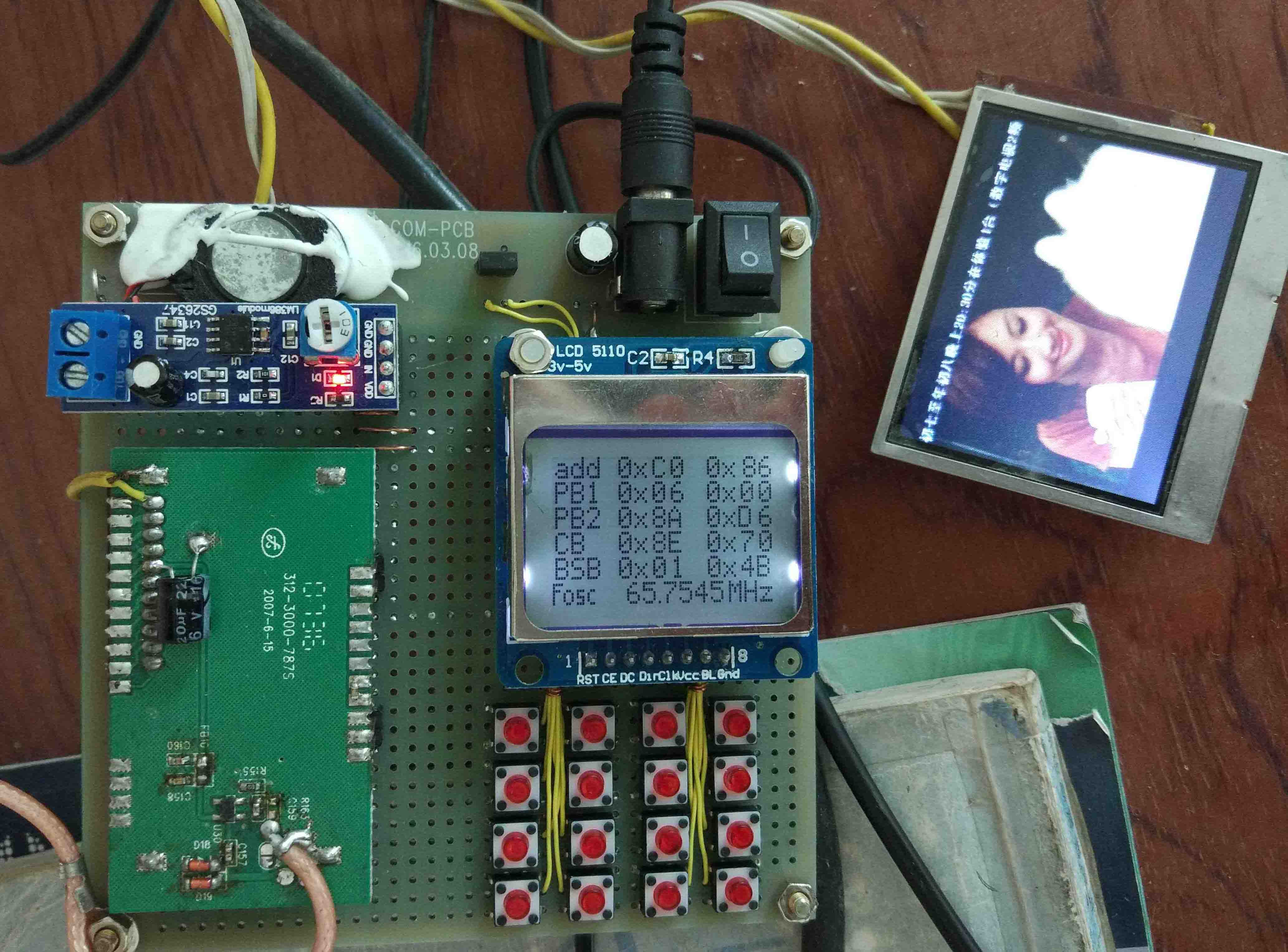

自已用洞洞板焊接的，也沒有電路圖，不過有引腳接法提供給大家。
MCU 用STC12C5608_DIP28腳。
接健接法：
_____________________
|                               |
|                               |
|    LCD_5110             |
|                               |
|___________________ |

P10 P11 P20 P21
P12 P13 P22 P23
P14 P15 P24 P25
P16 P17 P26 P27

NOKIA5110的屏，屏引腳接線如下：
屏5V供電
res = P3^0;  //LCD5110 復位,0復位
sce = P3^1;  //LCD5110 片選
dc  = P3^2;  //LCD5110 1寫數據，0寫指令
sdin = P3^3;  //LCD5110 數據
sclk = P3^4;  //LCD5110 時鐘

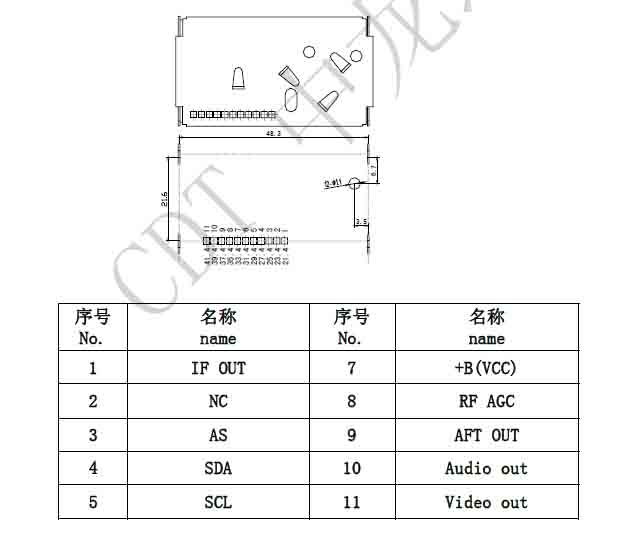

MODEL：CDT-6EPN2-00
高頻頭第3腳AS接地，4.5腳接I2C。
SCL = P3^5;  //       IIC-SCL
SDA = P3^7;  //       IIC-SDA

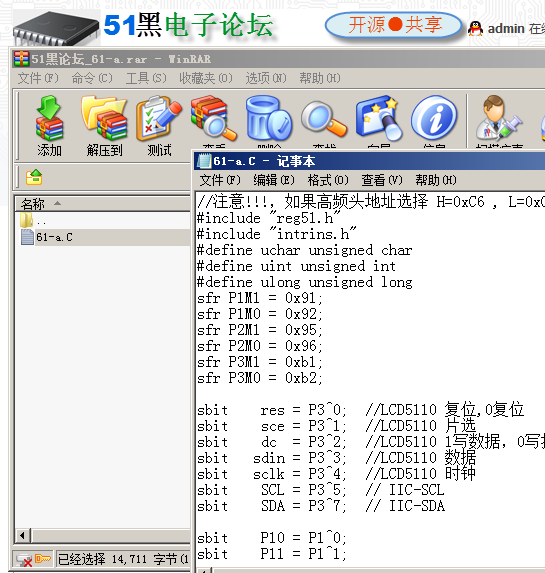

全部源碼下載：

61-a.rar (3.39 KB, 下載次數: 70)

ID:119290 · 發表于 2017-4-3 20:35

學習一下。！

ID:138443 · 發表于 2018-1-11 11:53

太好了，支持一下

ID:138443 · 發表于 2018-1-11 14:00

怎么有個彩色LCD�。靠梢越邮找曨l嗎？

ID:266116 · 發表于 2018-1-11 15:28

很好的創新!向你學習!

ID:275039 · 發表于 2018-1-11 23:29

學習,學習

ID:102963 · 發表于 2018-8-1 08:58

牛人一個！佩服。能力不夠，看不太懂。應該是很好的設計！

ID:92746 · 發表于 2018-12-5 20:55

很好的創新!向你學習!

ID:588026 · 發表于 2019-7-22 10:40

要是有電路圖就好。

ID:399179 · 發表于 2019-7-22 20:55

向樓主學習！

ID:611525 · 發表于 2019-9-14 22:14

牛人一個！佩服。

ID:611525 · 發表于 2019-9-14 22:19

想請問一下，不型號的高頻頭的程序是一樣的嗎？

ID:308570 · 發表于 2020-9-13 23:52

這個里面是什么樣的單片機呢
