單片機電壓顯示器制作 學習蘿莉的課程設計作品 用于測試電壓

[復制鏈接]
ID:163392 發表于 2017-2-13 17:56 | 顯示全部樓層 |閱讀模式
學習蘿莉的教程制作的電壓顯示器，處于學習階段。用到的材料：STC15W408AS DIP28 單片機   數碼管 四位共陽   可調電阻 10K

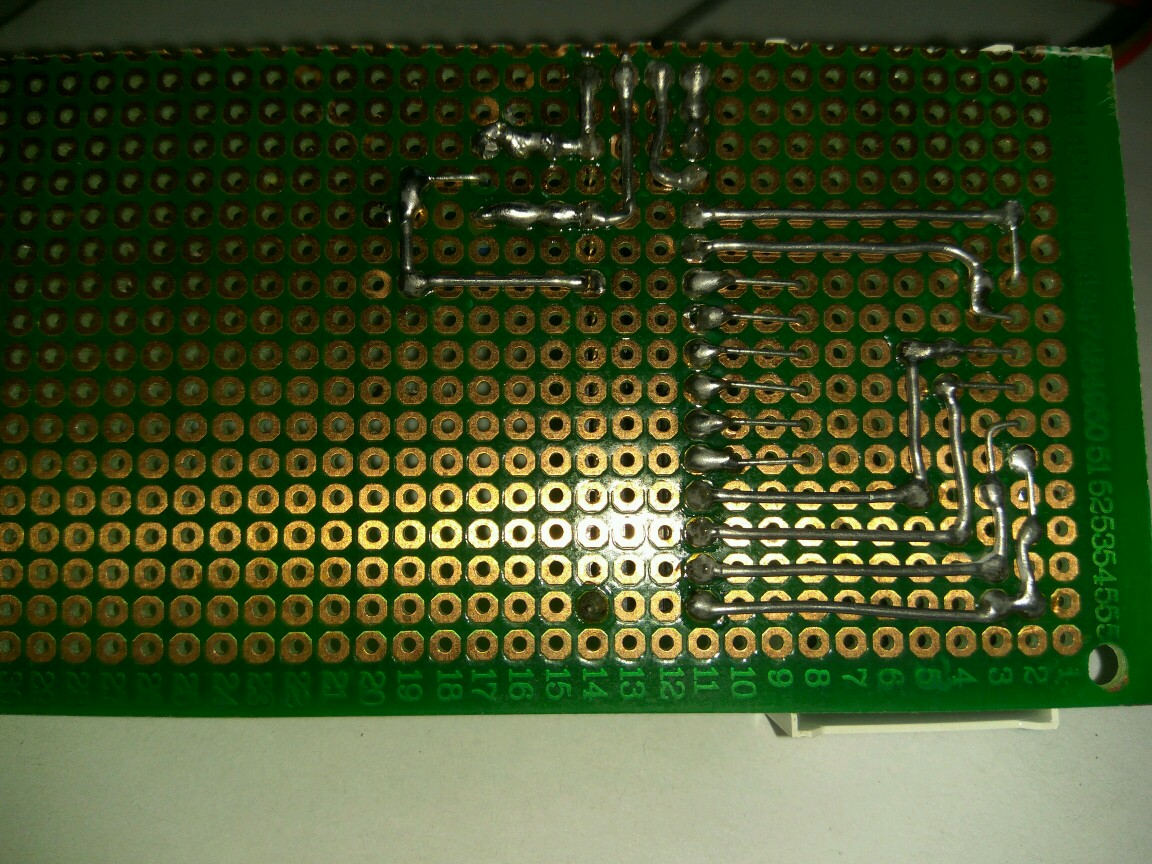

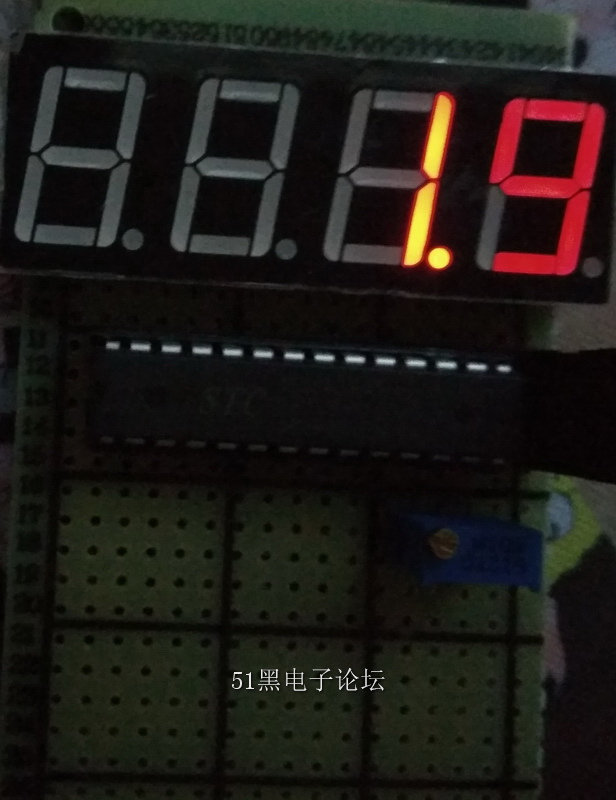

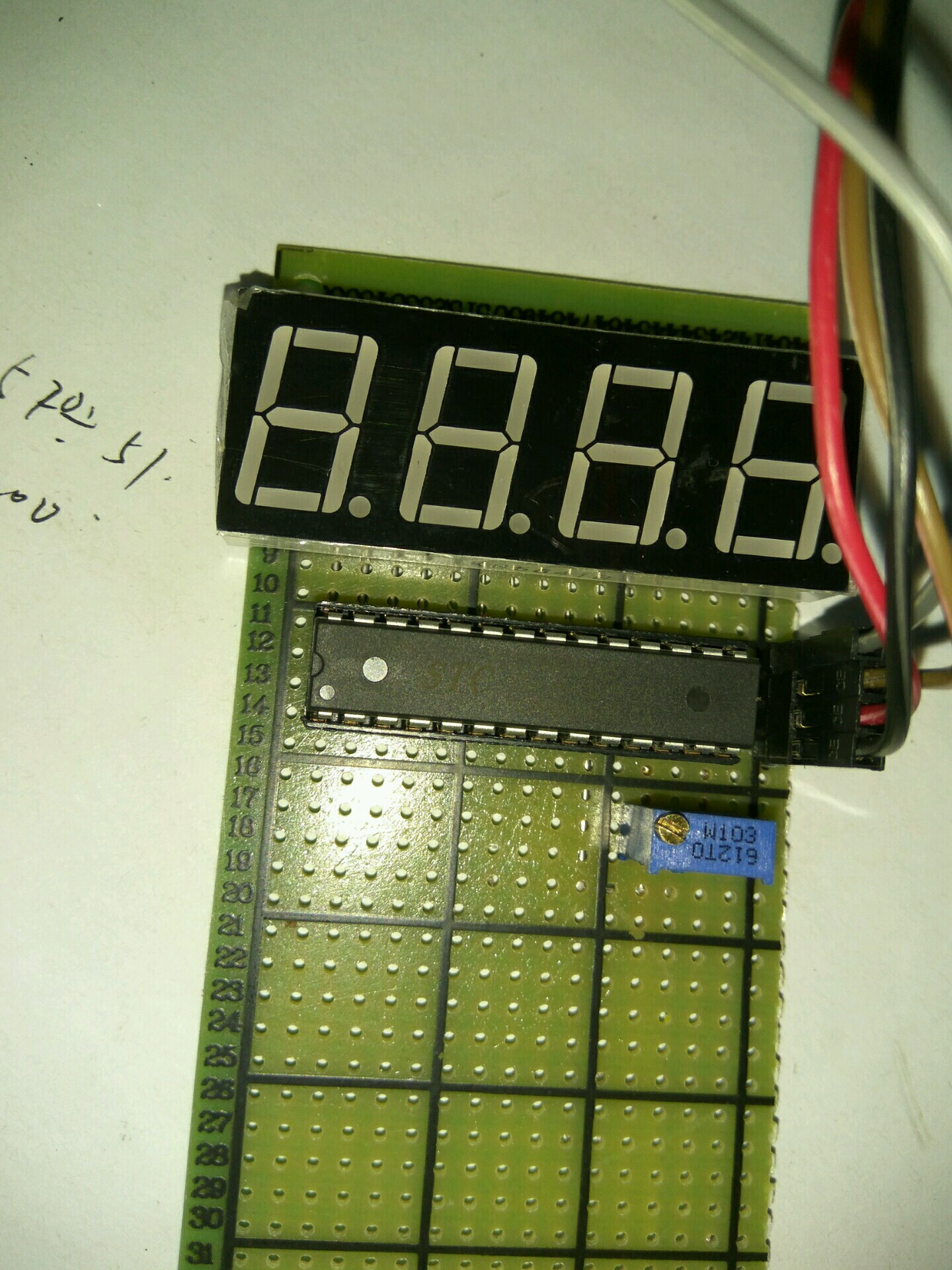

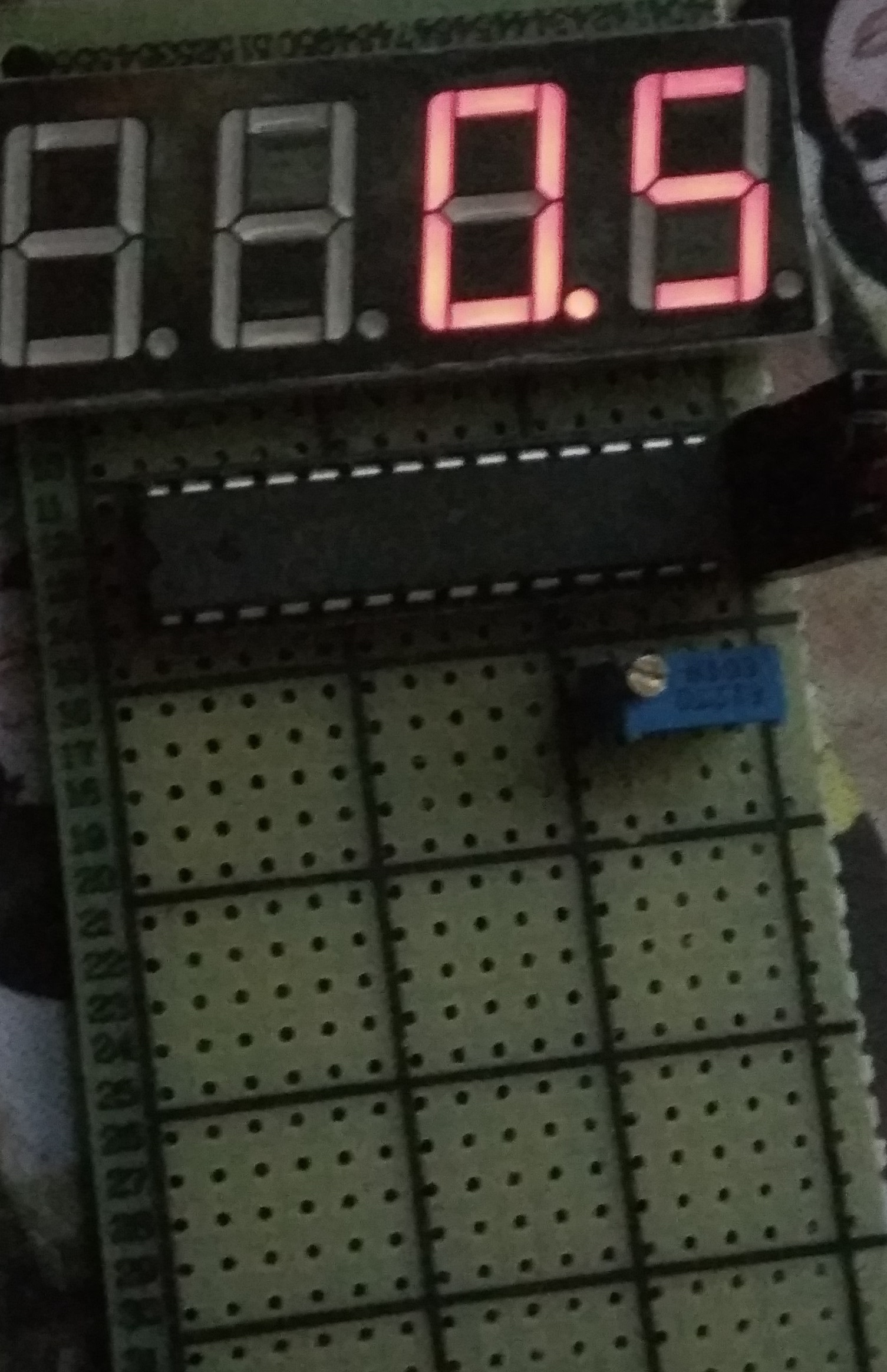

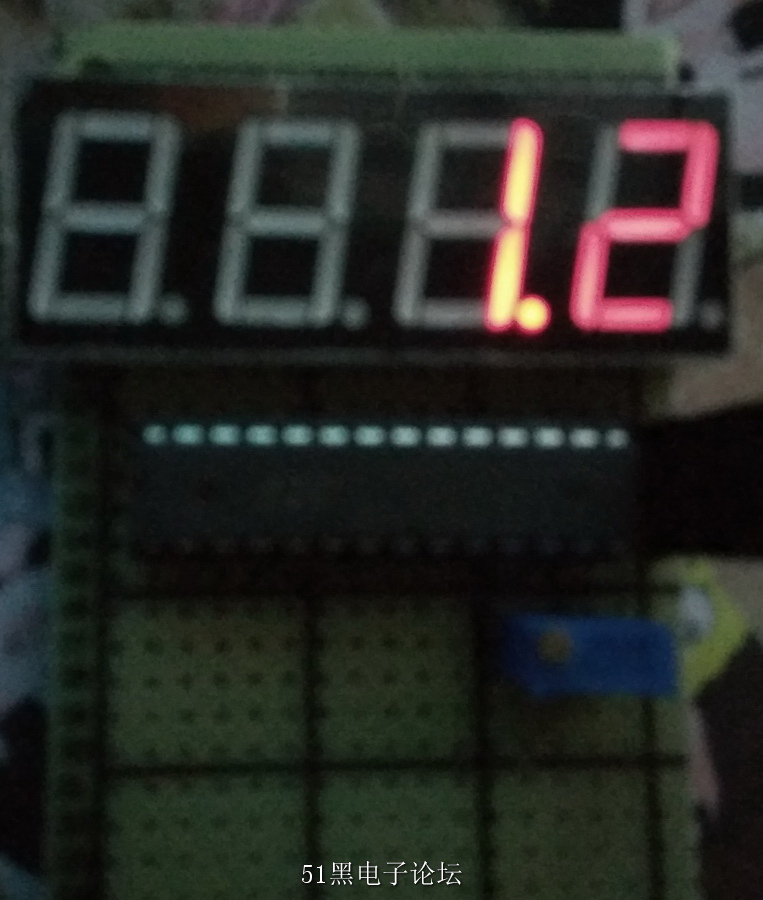

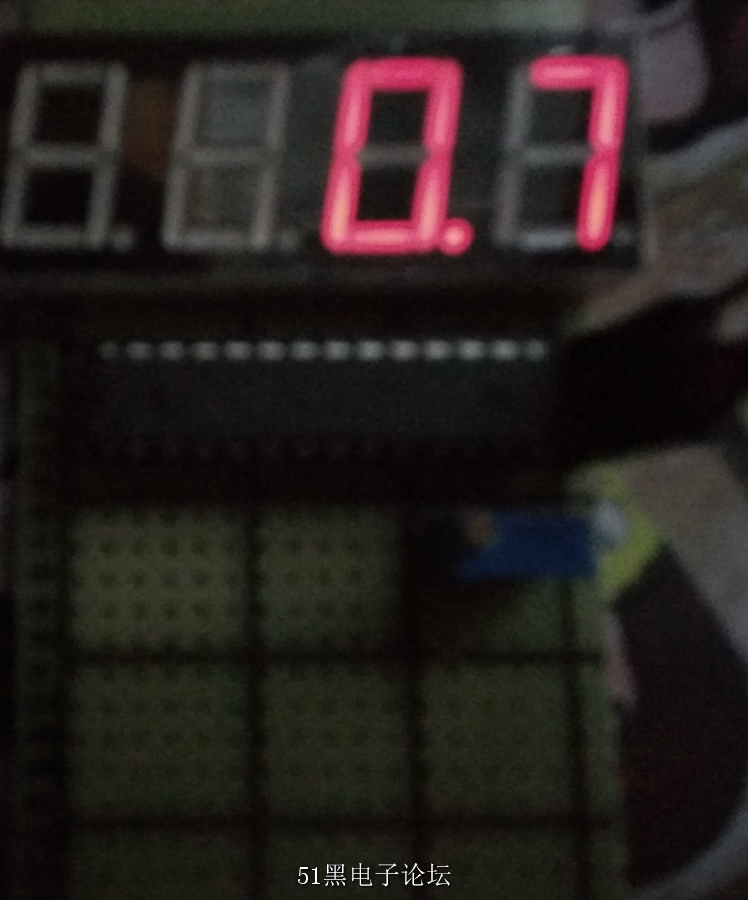

效果： IMG_20170213_173256.jpg IMG_20170213_173314.jpg IMG_20170213_173403.jpg IMG_20170213_173431.jpg IMG_20170213_173455.jpg IMG_20170213_173526.jpg


代碼：
  1. //用于測試電壓的     用的單片機是 STC15F408AS
  2. #include <reg51.h>
  3. #include<intrins.h>
  4. void Display(unsigned int num);//用于數碼管顯示具體數字  顯示0到9直接用相應的數字做參數，顯示1到9 加個點 用1到9乘以10做參數 0加一個點用11做參數
  5. void Display_num(unsigned int num,unsigned char weizhi); // 用于確認那個數碼管顯示數字。  第一參數num是要顯示的數字， 第二個參數weizhi是要在哪個數碼管顯示（最左邊為1，最右邊為4）
  6. void Delay1ms();                //@12.000MHz
  7. void delay_n_ms(unsigned int n);//延時n毫秒函數
  8. void Delay1us();                //@12.000MHz
  9. void delay_n_us(unsigned int n);//延時微秒函數
  10. unsigned int a; //保存模數轉換后的數據

  12. sfr P2M0=0x96;     //聲明 P2引腳模式寄存器
  13. sfr P3M0=0xb2;     //聲明 P3引腳模式寄存器
  14. sfr P1ASF=0x9D;    //聲明 P1口模擬功能寄存器  p1.7開啟模擬功能
  15. sfr ADC_RES=0xBD;  //聲明 ADC轉換結果寄存器
  16. sfr ADC_CONTR=0xBC;//聲明 ADC控制寄存器

  18.
  19. sbit DA=P2^4;                        //數碼管每個引腳
  20. sbit DB=P3^2;
  21. sbit DC=P3^6;
  22. sbit DD=P2^0;
  23. sbit DE=P2^1;
  24. sbit DF=P2^3;
  25. sbit DG=P3^5;
  26. sbit DP=P3^7;

  28. sbit B1=P2^5;                        //四個數碼管的引腳定義          用于控制哪個數碼管亮
  29. sbit B2=P2^2;
  30. sbit B3=P3^3;
  31. sbit B4=P3^4;

  33. void main()
  34. {
  35.    unsigned int i;//用于存儲臨時數據
  36.    P2M0=0x1B;                //需要高電平大電流的引腳 2.4、2.3、2.1、2.0，填入數值0001 1011
  37.    P3M0=0xE4;                //需要高電平大電流的引腳 3.7、3.6、3.5、3.2，填入數值1110 0100
  38.    B1=B2=B3=B4=0;

  40.
  41.
  42.   while(1)
  43.   {
  44.     delay_n_ms(2);
  45.     P1ASF=0x80;
  46.         ADC_CONTR=0X88+7;
  47.         a=ADC_RES;
  48.         a=a*100;
  49.         i=a/5100;
  50.         //顯示個位
  51.         if (i==0) //如果是零點幾伏就顯示 零點
  52.         {
  53.            Display_num(11,3);
  54.         }
  55.         else
  56.         {
  57.            Display_num(i*10,3);
  58.         }
  59.          delay_n_us(20);
  60.         //顯示十分位
  61.         i=a%5100/510;
  62.         Display_num(i,4);
  63.          delay_n_us(10);
  64.
  65.   }
  66.
  67. }
  68. void Display(unsigned int num) //顯示0到9直接用相應的數字做參數，顯示1到9 加個點 用1到9乘以10做參數 0加一個點用11做參數
  69. {
  70.    switch(num)
  71.         {
  72.                  case 0:
  73.                      {
  74.                          DA=0;  DB=0;   DC=0;          DD=0;   DE=0; DF=0; DG=1;      DP=1;         //顯示0
  75.                          break;
  76.                          }
  77.              case 1:
  78.                      {
  79.                          DA=1;  DB=0;   DC=0;          DD=1;  DE=1; DF=1;   DG=1;      DP=1;         //顯示1
  80.                          break;
  81.                          }
  82.                  case 2:
  83.                      {
  84.                          DA=0;  DB=0;   DC=1;          DD=0;   DE=0;  DF=1;          DG=0;     DP=1;         //顯示2
  85.                          break;
  86.                          }
  87.                  case 3:
  88.                      {
  89.                          DA=0;  DB=0;    DC=0;          DD=0;    DE=1; DF=1;         DG=0;     DP=1;         //顯示3
  90.                          break;
  91.                          }
  92.                  case 4:
  93.                      {
  94.                          DA=1;  DB=0;  DC=0;          DD=1;    DE=1;  DF=0;           DG=0;     DP=1;         //顯示4
  95.                          break;
  96.                          }
  97.                  case 5:
  98.                      {
  99.                          DA=0;  DB=1;     DC=0;          DD=0;   DE=1;   DF=0;           DG=0;   DP=1;         //顯示5
  100.                          break;
  101.                          }
  102.                  case 6:
  103.                      {
  104.                          DA=0;  DB=1;     DC=0;          DD=0;  DE=0;  DF=0;          DG=0;    DP=1;         //顯示6
  105.                          break;
  106.                          }
  107.                  case 7:
  108.                      {
  109.                          DA=0;  DB=0;   DC=0;          DD=1;   DE=1;  DF=1;          DG=1;     DP=1;         //顯示7
  110.                          break;
  111.                          }
  112.                  case 8:
  113.                      {
  114.                          DA=0;  DB=0;    DC=0;          DD=0;  DE=0;  DF=0;          DG=0;     DP=1;         //顯示8
  115.                          break;
  116.                          }
  117.                  case 9:
  118.                      {
  119.                          DA=0;  DB=0;  DC=0;          DD=0;   DE=1; DF=0;           DG=0;      DP=1;         //顯示9
  120.                          break;
  121.                          }
  122.
  123.              case 10:
  124.                      {
  125.                          DA=1;  DB=0;   DC=0;          DD=1;  DE=1; DF=1;   DG=1;      DP=0;         //顯示1加個點
  126.                          break;
  127.                          }
  128.                 case 11:
  129.                      {
  130.                          DA=0;  DB=0;   DC=0;          DD=0;   DE=0; DF=0; DG=1;      DP=0;         //顯示0        加個點
  131.                          break;
  132.                          }
  133.                  case 20:
  134.                      {
  135.                          DA=0;  DB=0;   DC=1;          DD=0;   DE=0;  DF=1;          DG=0;     DP=0;         //顯示2        加個點
  136.                          break;
  137.                          }
  138.                  case 30:
  139.                      {
  140.                          DA=0;  DB=0;    DC=0;          DD=0;    DE=1; DF=1;         DG=0;     DP=0;         //顯示3        加個點
  141.                          break;
  142.                          }
  143.                  case 40:
  144.                      {
  145.                          DA=1;  DB=0;  DC=0;          DD=1;    DE=1;  DF=0;           DG=0;     DP=0;         //顯示4        加個點
  146.                          break;
  147.                          }
  148.                  case 50:
  149.                      {
  150.                          DA=0;  DB=1;     DC=0;          DD=0;   DE=1;   DF=0;           DG=0;   DP=0;         //顯示5        加個點
  151.                          break;
  152.                          }
  153.                  case 60:
  154.                      {
  155.                          DA=0;  DB=1;     DC=0;          DD=0;  DE=0;  DF=0;          DG=0;    DP=0;         //顯示6        加個點
  156.                          break;
  157.                          }
  158.                  case 70:
  159.                      {
  160.                          DA=0;  DB=0;   DC=0;          DD=1;   DE=1;  DF=1;          DG=1;     DP=0;         //顯示7        加個點
  161.                          break;
  162.                          }
  163.                  case 80:
  164.                      {
  165.                          DA=0;  DB=0;    DC=0;          DD=0;  DE=0;  DF=0;          DG=0;     DP=0;         //顯示8        加個點
  166.                          break;
  167.                          }
  168.                  case 90:
  169.                      {
  170.                          DA=0;  DB=0;  DC=0;          DD=0;   DE=1; DF=0;           DG=0;      DP=1;         //顯示9        加個點
  171.                          break;
  172.                          }
  173.                  default :
  174.                      {
  175.                           DA=1;  DB=1;   DC=1;          DD=1;   DE=1;  DF=1;          DG=1;     DP=1;         //全滅
  176.                          break;
  177.                          }
  178.         }
  179. }

  181. void Display_num(unsigned int num,unsigned char weizhi)
  182. {
  183.    switch(weizhi)
  184.    {
  185.       case 1:
  186.                {
  187.                         B1=1; B4=B2=B3=0;
  188.                                   Display(num);
  189.                                 break;
  190.                         }
  191.            case 2:
  192.                {
  193.                         B2=1; B1=B3=B4=0;
  194.                                   Display(num);
  195.                                 break;
  196.                         }
  197.             case 3:
  198.                {
  199.                         B3=1; B1=B2=B4=0;
  200.                                   Display(num);
  201.                                 break;
  202.                         }
  203.                  case 4:
  204.                {
  205.                         B4=1; B1=B2=B3=0;
  206.                                   Display(num);
  207.                                 break;
  208.                         }


  211.     }
  212. }
  213. void Delay1us()                //@12.000MHz
  214. {
  215.         _nop_();
  216.         _nop_();
  217.         _nop_();
  218.         _nop_();
  219. }
  220. void delay_n_us(unsigned int n) //延時n毫秒函數
  221. {
  222.         while(n)
  223.         {
  224.                 Delay1ms();
  225.                 n=n-1;//每循環一次n減小1
  226.         }
  227. }

  229. void Delay1ms()                //@12.000MHz
  230. {
  231.         unsigned char i, j;

  233.         i = 12;
  234.         j = 169;
  235.         do
  236.         {
  237.                 while (--j);
  238.         } while (--i);
  239. }

  241. void delay_n_ms(unsigned int n) //延時n毫秒函數
  242. {
  243.         while(n)
  244.         {
  245.                 Delay1ms();
  246.                 n=n-1;//每循環一次n減小1
  247.         }
  248. }
復制代碼
