空氣凈化器控制器的研究與設計 畢業設計（論文）開題報告下載

    本課題設計由環境空氣檢測部分、A/D數據轉換部分、人機界面顯示部分、繼電器電路驅動部分以及報警電路驅動部分，環境空氣質量檢測通過QS-01傳感器檢測設備空間的空氣質量，根據環境質量的優劣，傳感器的數據輸出端輸出響應的線性模擬量電壓，傳感器DATA端輸出的檢測電壓信號直接傳輸給A/D數據轉換芯片ADC0831，模數轉換芯片及外圍驅動電路的搭建，使得芯片接收到的模擬量電壓信號通過芯片內部的集成電路將模擬量信號轉換成單片機可識別的純數字量信號，供單片機進行數據的讀取及數據處理。通過單片機將傳感器的實時數據進行預設報警值的對比，得到相應的控制標志位，驅動相應的IO口輸出高低電平，以實現外設繼電器電路的驅動，控制負離子空氣凈化裝置和排風換氣裝置的工作以及系統報警電路的驅動，實現聲光報警。另外本設計為了體現系統的直觀性，系統中還通過LCD1602作為人機交互顯示界面，由于LCD1602

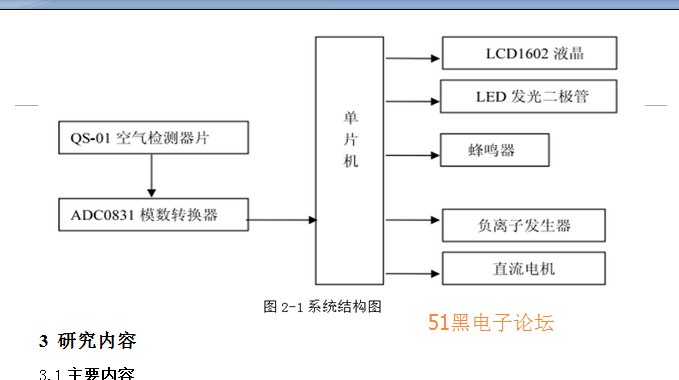

的顯示功能驅動采用并行接口方式進行數據傳輸，不僅保證數據的傳輸速度，更保證了數據傳輸?shù)姆�(wěn)定性。系統結構圖如上圖2-1所示。
