proteus 怎么給芯片加端口地址

ID:207349 · 發表于 2017-6-3 13:09

請問各位大佬，我如何在proteus 軟件中給這個8255芯片的cs端給個地址？
還有我怎么樣做才能進入?yún)R編語言的編程界面中呢？第一次用還不熟悉，百度了好久都沒有找到解決方法。

ID:123289 · 發表于 2017-6-3 19:41

說明樓主對CS的理解太械了。
其實很簡單：只要U1的6腳/CS=0就可以了。
所以，任何地址出現的時候，只有此地址能使U1的6腳/CS=0就行。也就是說與接法有關。在未確定時，樓主可以定義一個變量給個虛值，認為它就是端口地址，待實際應用時，再給這個變量實值即可。

ID:207349 · 發表于 2017-6-4 01:21

yzwzfyz 發表于 2017-6-3 19:41
說明樓主對CS的理解太械了。
其實很簡單：只要U1的6腳/CS=0就可以了。
所以，任何地址出現的時候，只有此 ...

能給我個操作步驟嗎，我該使用什么樣的工具欄中選用什么樣的控件，做什么樣的操作？因為是第一次使用，不知道如何給這個芯片加地址。在學校里用的是試驗箱，然后課程結束了就不能去實驗室了。所以下了個仿真的程序。第一次用，網上也找不到我想要的操作。求大佬耐心解釋下

ID:207349 · 發表于 2017-6-4 01:33

yzwzfyz 發表于 2017-6-3 19:41
說明樓主對CS的理解太械了。
其實很簡單：只要U1的6腳/CS=0就可以了。
所以，任何地址出現的時候，只有此 ...

請問大佬是不是用左側工具欄的按鈕，進行操作�。磕芙o一下步驟嗎………謝謝

ID:111634 · 發表于 2017-6-4 15:43

本帖最后由 zl2168 于 2017-6-4 16:37 編輯

我猜測你提的問題是：如何確定單片機并行擴展時的擴展芯片單元地址。
6.1.2 并行擴展尋址方式
80C51系列單片機能尋址的存儲空間，包括ROM和外RAM，各有64kB。并行擴展時，可用其一部或全部，或者將其中一部分用作擴展I/O口。這些存儲器的芯片地址和存儲器內存儲單元的子地址如何確定、如何尋址呢？存儲器內存儲單元的子地址，由低位地址線，即與存儲器地址線直接連接的地址線確定；存儲器的芯片地址由高位地址線產生的片選信號確定。當存儲器芯片多于一片時，為了避免誤操作，必須利用片選信號來分別確定各芯片的地址分配。產生片選信號的方法有線選法和譯碼法二種。
⒈ 線選法

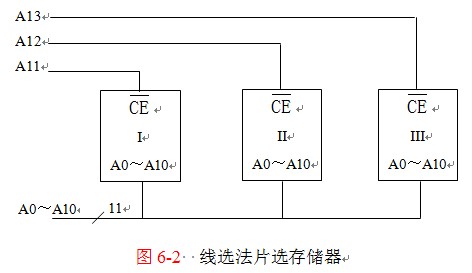

線選法是將高位地址線直接連到存儲器芯片的片選端，如圖6-2所示。圖中芯片I、II、III都是2k×8位存儲器芯片，由低位地址線A0～A10實現片內尋址。高位地址線A11～A13分別實現片選，均為低電平有效。為了不出現尋址錯誤，要求A11～A13中只允許有一根為低電平，另二根必須為高電平，否則出錯。3片存儲器芯片地址分配如表6-1所示。

⒉ 譯碼法

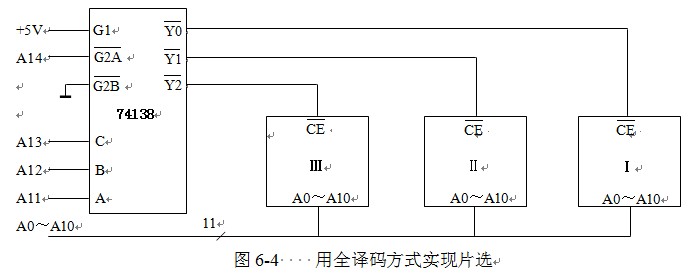

譯碼法是通過譯碼器將高位地址線譯碼轉換為片選信號，2條地址線能譯成4種片選信號，3條地址線能譯成8種片選信號，4條地址線能譯成16種片選信號。所對應的TTL譯碼芯片有74139（雙2-4譯碼器）、74138（3-8譯碼器）和74154（4-16譯碼器），下面以74138為例說明譯碼法。

以上摘自張志良編著《80C51單片機實用教程——基于Keil C和Proteus》高等教育出版社ISBN 978-7-04-044532-9, 用于學習51單片機原理，程序（雙解c和匯編）語句條條有注解，便于閱讀理解，便于自學。

ID:207349 · 發表于 2017-6-4 17:27

zl2168 發表于 2017-6-4 15:43
我猜測你提的問題是：如何確定單片機并行擴展時的擴展芯片單元地址。
6.1.2 并行擴展尋址方式
80C51系列 ...

感謝版主的回復，這個問題得到解決了，但更多的問題是不會使用proteus軟件。我應該去找一本入門的書來看……

ID:111634 · 發表于 2017-6-4 22:06

a8256772 發表于 2017-6-4 17:27
感謝版主的回復，這個問題得到解決了，但更多的問題是不會使用proteus軟件。我應該去找一本入門的書來看 ...

你錯了！根本不是在proteus中給出8255 CS信號，而是在程序中，編入8255 CS信號，proteus僅僅是運行該程序。

ID:111634 · 發表于 2017-6-4 22:08

你要學習proteus軟件，介紹你一本書，張志良編著《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1，內有keil和proteus操作方法，還有常用的單片機應用100案例，用于仿真實驗操作，電路與程序真實可靠可信可行。
