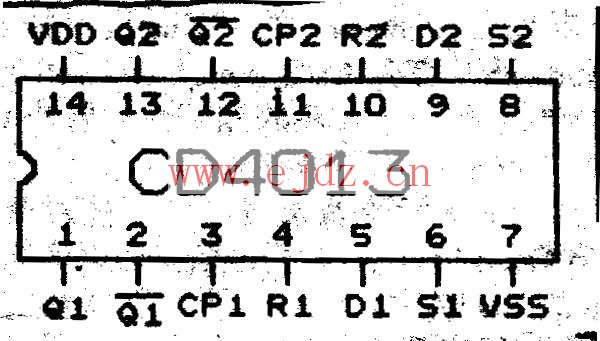

CD4013引腳圖
在電子技術中，N/2(N為奇數)分頻電路有著重要的應用，對一個特定的輸入頻率，要經N/2分頻后才能得到所需要的輸出，這就要求電路具有N/2的非整數倍的分頻功能。CD4013是雙D觸發器，在以CD4013為主組成的若干個二分頻電路的基礎上，加上異或門等反饋控制，即可很方便地組成N/2分頻電路。
上面介紹的N/2分頻電路僅限于N≤7，當N≥7時，可根據分頻N值的大小，相應增加二分頻級數，并恰當引接反饋信號走線，便可得到N≥7的分頻電路。下面僅介紹一例9/2分頻電路，如圖7所示。圖8是其工作波形。
IC1～I(xiàn)C4四級D觸發器組成16分頻電路，fo信號從Q3輸出，電路有Q1、Q4兩級反饋。其工作原理與上述有關分頻電路相似，波形圖上A點虛線脈沖表示為電容C濾除掉的Q1反饋信號。從圖8中可知，只要fi輸入四個半周期的時鐘信號，就輸出一個周期信號fo，即fo的頻率為fi的2/9。
從以上幾個N/2分頻電路可得到如下幾個特性：
1.電路工作原理是，在第n個周期，末級兩分頻器的輸出為高電平時，輸入時鐘脈沖的上升沿使分頻電路工作；在第n＋1個周期，末級兩分頻器的輸出為低電平時，輸入時鐘脈沖的下降沿使分頻電路工作。
2.電路采用的是異步觸發形式，各觸發器的初始狀態不會影響到分頻的功能。如果要求初始狀態為“0”狀態，可以將D觸發器的復位端R引出，接至復位控制電路。
3.輸入信號fi的最高工作頻率fimax除受到CMOS元件fM的限制外，還受到D觸發器、反饋門翻轉延遲和電容C濾波頻率特性的影響，所以應盡可能提高fi的值。一般情況下，最高工作頻率fimax在幾百千赫以下。
▲用CD4013雙D觸發器做的脈沖4分頻器應用
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
. ┌─────────────┐ .
. │ ┌─────┐ │ .
. │ ┏━━━┻━━━┓ │ │ .
. │ ┃ �。摇 々А々Α々Α �.
. └─┫Ｄ Ｑ┣─┼─┼─┐ .
. ┃ ┃ │ │ │ .
.［ＣＰ＞───┫ＣＰ �。雪签ぉ喋ぉ肌々Α �.
. ┃ Ｓ ┃ │ │ .
. ┗━━━┳━━━┛ │ │ .
. └─────● │ .
. │ │ .
. 用ＣＤ４０１３雙Ｄ觸發器 ┷ │ .
. 做脈沖４分頻電路�！ 。牵危摹 々Α �.
. §文本邏輯電路圖№１§ │ .
. ┌────────────────┘ .
. │┌─────────────┐ .
. ││ ┌─────┐ │ .
. ││ ┏━━━┻━━━┓ │ │ .
. ││ ┃ �。摇 々А々Α々Α �.
. │└─┫Ｄ Ｑ┣─┼─┼─［ＣＰ／４＞ .
. │ ┃ ┃ │ │ .
. └──┫ＣＰ �。雪签ぉ喋ぉ肌 �.
. ┃ �。印 々А々Α 々癌ぉぉぉぉ础�.
. ┗━━━┳━━━┛ │ │版權沒有│ .
. └─────● │歡迎翻版│ .
. │ │無限拷貝│ .
. 楊真人 制作 ┷ │請勿涂改│ .
.�。玻埃埃�.１０.１８ �。牵危摹� └────┘ .
