USB引腳圖與引腳定義

作者:huqin   來源:本站原創   點擊數:  更新時間:2007年07月29日   【字體:

usb是 Universal Serial Bus (通用串行總線)的縮寫,由 Compaq, Digital, IBM, Intel, Microsoft, NEC, Northern Telecom 聯合推出。外觀上計算機一側為 4 針公插,設備一側為 4 針母插,F(xiàn)在usb已經成為了我們生活中離不開的設備了,但是經常有人把電腦主板上的usb線接反或者接錯,直接導致usb設備,或者usb接口被燒壞,建議大家接好以后用萬用表測試一下電壓了再用。

      usb引腳定義

Pin

Name

Description

1

VCC

+5 VDC

2

D-

Data -

3

D+

Data +

4

GND

Ground

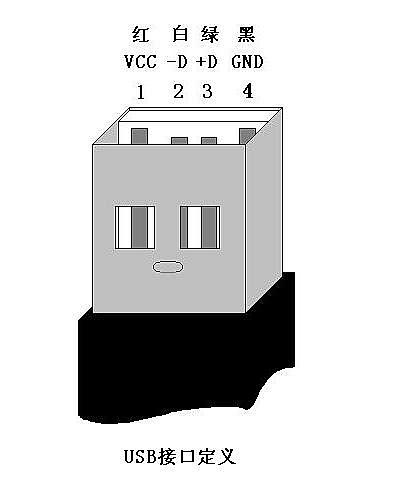

  USB引腳圖

usb一般的接線方法是這樣的:

針腳

名稱

說明

接線顏色

1

VCC

+5V電壓

紅線

2

D-

數據線負極

白線

3

D+

數據線正極

綠線

4

GND

接地

黑線



各種USB插頭實物圖:
