LM324引腳圖資料與電路應用

作者:佚名   來源:本站原創   點擊數:  更新時間:2007年08月11日   【字體:

LM324資料:

LM324為四運放集成電路,采用14腳雙列直插塑料封裝。,內部有四個運算放大器,有相位補償電路。電路功耗很小,lm324工作電壓范圍寬,可用正電源3~30V,或正負雙電源±1.5V~±15V工作。它的輸入電壓可低到地電位,而輸出電壓范圍為O~Vcc。它的內部包含四組形式完全相同的運算放大器,除電源共用外,四組運放相互單獨。每一組運算放大器可用如圖所示的符號來表示,它有5個引出腳,其中“+”、“-”為兩個信號輸入端,“V+”、“V-”為正、負電源端,“Vo”為輸出端。兩個信號輸入端中,Vi-(-)為反相輸入端,表示運放輸出端Vo的信號與該輸入端的相位相反;Vi+(+)為同相輸入端,表示運放輸出端Vo的信號與該輸入端的相位相同。

LM324引腳排列見圖1。2。 lm124、lm224和lm324引腳功能及內部電路完全一致。lm124是軍品;lm224為工業品;而lm324為民品。由于LM324四運放電路具有電源電壓范圍寬,靜態功耗小,可單電源使用,價格低廉等特點,因此他被非常廣泛的應用在各種電路中。


lm324引腳圖


lm324管腳圖

lm324原理圖

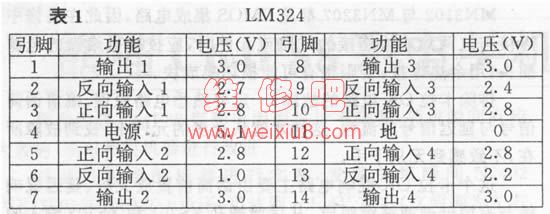

lm324工作電壓

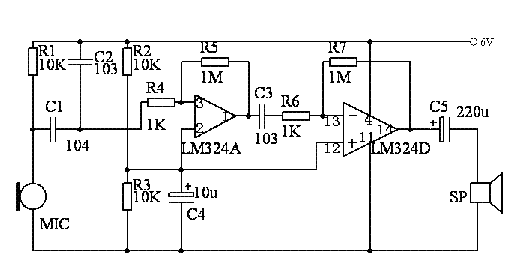

lm324無線話筒應用電路
