lm2596引腳圖應用電路與中文資料下載

作者:huqin   來源:本站原創   點擊數:  更新時間:2014年04月28日   【字體:

lm2596是常見的穩壓電源芯片,是降壓型電源管理芯片,他能輸出3A的驅動電流.

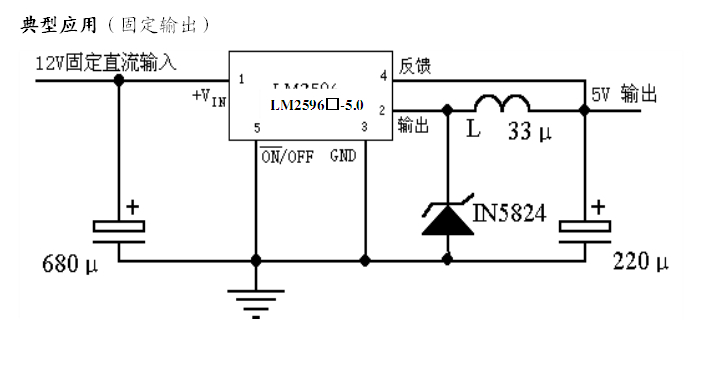

lm2596典型應用電路

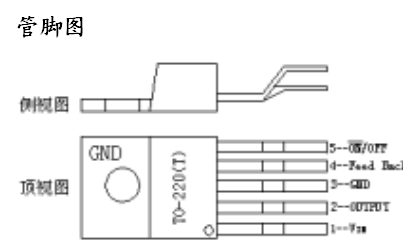

lm2596引腳圖:1為+VIN,2為out put,3為gnd,4為feed back,5為on/off。

下面說說我自己的調試經驗:今晚真的是奇了怪了,先是對面的爆了鉭電容,然后冠軍燒芯片,最后是我燒了個電感...根本停不下來的節奏
經驗證電路可行,但是一把電阻r2換成電位器后就沒輸出了,燒了個電感,然后今晚就不敢動了,深深以一個通霄十分鐘燒三個舵機為鑒(ps:電感燒起來的火花倒是挺好看的…),

  lm2596電路圖

lm2596中文資料下載地址:http://www.torrancerestoration.com/f/lm2596_ch.pdf
