8050是常用的NPN小功率三級管，下面是的8050引腳圖參數(shù)資料。

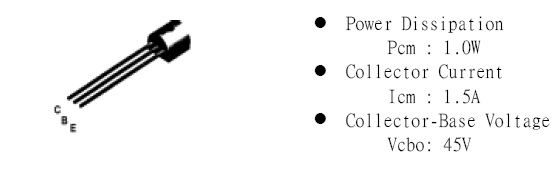

8050管腳圖
三級管8050 pdf 資料下載：http://www.alldatasheet.com/view.jsp?Searchword=8050
8050三級管參數(shù):類型:開關(guān)型; 極性:NPN; 材料:硅; 最大集存器電流(A):0.5 A; 直流電增益:10 to 60; 功耗:625 mW; 最大集存器發(fā)射電（VCEO）:25; 頻率:150 KHz
PE8050 硅 NPN 30V 1.5A 1.1W
3DG8050 硅 NPN 25V 1.5A FT=190 *K
2SC8050 硅 NPN 25V 1.5A FT=190 *K
MC8050 硅 NPN 25V 700mA 200mW 150MHz
CS8050 硅 NPN 25V 1.5A FT=190 *K
