cd4511真值表管腳功能應用電路圖及pdf資料

cd4511是常用的七段數碼管顯示譯碼芯片，他的驅動能力強穩定性高，在單片機系中得到了廣泛的應用。主要功能：BCD鎖存,7段譯碼,驅動器

       cd4511管腳圖



               cd4511管腳功能介紹如下：
              LE：鎖定控制端，當LE=0時，允許譯碼輸出。 LE=1時譯碼器是鎖定保持狀態，cd4511輸出被保持在LE=0時的數值。
              A1、A2、A3、A4、為8421BCD碼輸入端。
              a、b、c、d、e、f、g：為譯碼輸出端，輸出為高電平1有效。
              BI：4腳是消隱輸入控制端，當BI=0 時，不管其它輸入端狀態如何，七段數碼管均處于熄滅（消隱）狀態，不顯示數字。
              LT：3腳是測試輸入端，當BI=1，LT=0 時，譯碼輸出全為1，不管輸入 DCBA 狀態如何，七段均發亮，顯示“8”。它主要用來檢測數碼管是否正常。

     cd4511引腳圖

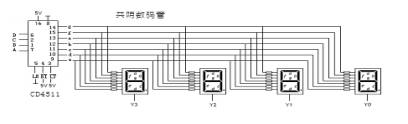

8421BCD碼對應的顯示圖 ：



輸         入							輸         出
LE	BI	LI	D	C	B	A	a	b	c	d	e	f	g	顯示
X	X	0	X	X	X	X	1	1	1	1	1	1	1	8
X	0	1	X	X	X	X	0	0	0	0	0	0	0	消隱
0	1	1	0	0	0	0	1	1	1	1	1	1	0	0
0	1	1	0	0	0	1	0	1	1	0	0	0	0	1
0	1	1	0	0	1	0	1	1	0	1	1	0	1	2
0	1	1	0	0	1	1	1	1	1	1	0	0	1	3
0	1	1	0	1	0	0	0	1	1	0	0	1	1	4
0	1	1	0	1	0	1	1	0	1	1	0	1	1	5
0	1	1	0	1	1	0	0	0	1	1	1	1	1	6
0	1	1	0	1	1	1	1	1	1	0	0	0	0	7
0	1	1	1	0	0	0	1	1	1	1	1	1	1	8
0	1	1	1	0	0	1	1	1	1	0	0	1	1	9
0	1	1	1	0	1	0	0	0	0	0	0	0	0	消隱
0	1	1	1	0	1	1	0	0	0	0	0	0	0	消隱
0	1	1	1	1	0	0	0	0	0	0	0	0	0	消隱
0	1	1	1	1	0	1	0	0	0	0	0	0	0	消隱
0	1	1	1	1	1	0	0	0	0	0	0	0	0	消隱
0	1	1	1	1	1	1	0	0	0	0	0		0	消隱
1	1	1	X	X	X	X	鎖        存							鎖存

                 CD4511的真值表
