USB2.0接口 是 Universal Serial Bus 的縮寫，由 Compaq, Digital, IBM, Intel, Microsoft, NEC, Northern Telecom出品。外觀pc一側為 4 針公插，設備一側為 4 針母插。兩根信號線兩跟電源線，進行全雙工模式的高速數(shù)據傳輸。
|
USB2.0接口引腳定義表 |
|
Pin |
Name |
Description |
|---|---|---|
|
1 |
VCC |
+5 VDC |
|
2 |
D- |
Data - |
|
3 |
D+ |
Data + |
|
4 |
GND |
Ground |

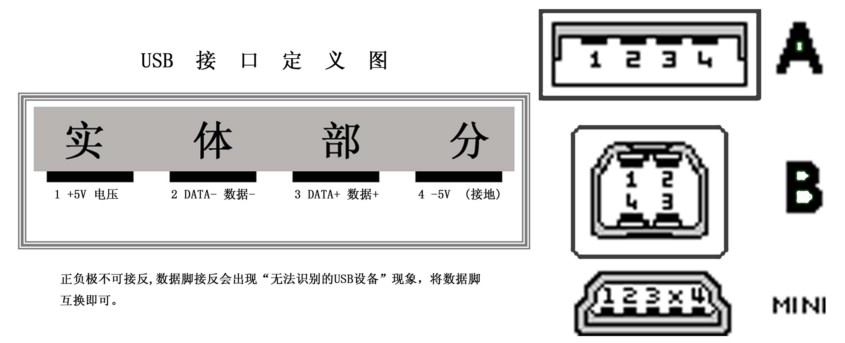

請詳見下圖：
USB2.0接口定義
