74LS154，是在單片機系統中常用的4線－12線譯碼器，他的功能還比較多，這個給大家翻譯一些74LS154中文資料。當選通端（G1、G2）均為低電平時，可將地址端（ABCD）的二進制編碼在一個對應的輸出端，以低電平譯出。 如果將G1和G2中的一個作為數據輸入端，由ABCD對輸出尋址，74LS154還可作1線-16線數據分配器。

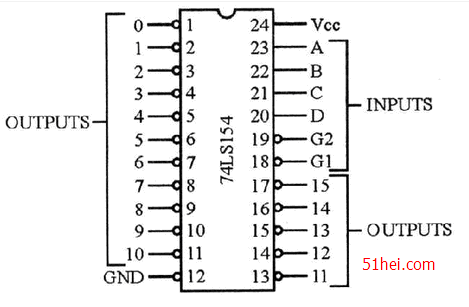

<74LS154引腳圖>
74HC154是此集成電路的coms版本，其功耗更小，功能一樣。譯碼器在單片機系統中一般起擴展io的作用，當外設比較多，單片機的引腳不夠用的時候，就可以由74ls154把4個單片機io口擴展為12個。增強了單片機控制外設的能力。

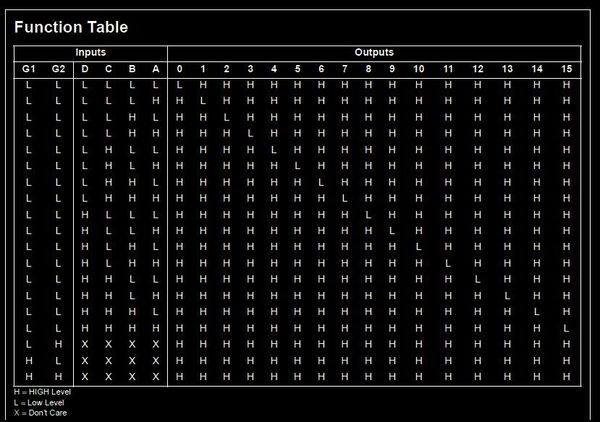

<74LS154功能表>
A、B、C、D 譯碼地址輸入端(低電平有效)
G1、G2 選通端(低電平有效)
0－15 輸出端(低電平有效)
說明：H－高電平 L－低電平 X－任意
