7805是我們最常用到的穩壓芯片了，他的使用方便，用很簡單的電路即可以輸入一個直流穩壓電源,他的輸出電壓恰好為5v，剛好是51系列單片機運行所需的電壓，他有很多的系列如ka7805，ads7805，cw7805等，性能有微小的差別,用的最多的還是lm7805,下面我簡單的介紹一下他的3個引腳以及用它來構成的穩壓電路的資料。
7805引腳圖
其中1接整流器輸出的+電壓，2為公共地(也就是負極)，3就是我們需要的正5V輸出電壓了，下面介紹一個簡單的7805電路

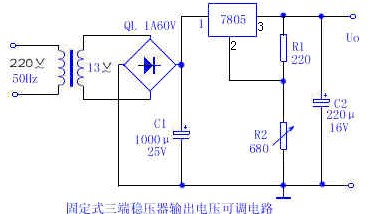

lm7805穩壓電路
上圖中R1用220Ω，R2用680Ω的這個是用來調節輸出電壓的。輸出電壓公式Uo≈Uxx(1+R2/R1)，此穩壓電路可在5～12V穩壓范圍內實現輸出電壓連續可調節。此三端集成穩壓集成電路lm7805最大輸入電壓為35V，輸入輸出差需保持2V以上，這樣該電路中因為穩壓器的直流輸入電壓是正14V，故該穩壓電路的最大輸出電壓為正12V。此電路的精度一般可達到0.04以上，用lm7805就能滿足一般需求了。
