串口的使用
1、為什么要用串口？
這半年發生了什么？過完年就去找公司實習，在那里自我感覺進步很大。其實在公司大多都是自學，師傅基本不會給你說什么。但這并不能說明你的師傅對你不好，帶我的那個師傅只比我高一屆，但他的水平比我高的好多屆。他也是自學，也沒人告訴他該怎么做，因?yàn)槔习逡膊惶�。所以自學能力很重要，當然有人帶你的話，這樣會更好。
在公司實習的時候，他們調試都是使用串口打印輸出信息，觀察程序從上電、初始化、運行數據什么的全部都顯示到PC機上。然后再一句一句分析它的打印信息，從而找到出錯的源頭。這使我對串口的認識有更深了一步，所以我決定在學習STM32的時候，開發流程跟在公司學的方法一樣——使用串口，觀察打印信息。
2、STM32跟PC機（也就是電腦）如何連接

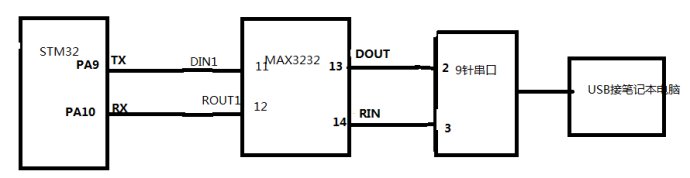

解決辦法1、買一塊 MAX3232轉接板+一條USB轉串口線 +郵費=30塊左右
不過我用的是第一種，MAX3232+USB的串口線
max3232對于沒有串口的開發板可以充當電平轉換芯片，如何開發板有了電平轉換芯片，我便使用USB轉串口線經行連接，這樣便靈活了。第二種只是用在既沒轉換芯片也沒USB轉串口的情況，不過對于最小系統板來說，它既可以下載程序，又可以當做串口來調試。至于臺式機就不需要USB轉串口線了，普通串口線即可。
3、代碼分析
PA9，PA10管腳要配置，
USART和uart有什么區別
#include"usart_debug.h"
void GPIO_Configuration(void)
{
GPIO_InitTypeDef
RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);//使能UASRT的時鐘
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);//使能GPIOA的時鐘，開始的時候，我沒用這句話，調了兩天，跟源碼一句一句比才知道
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
GPIO_InitStructure.GPIO_Pin =GPIO_Pin_9;
GPIO_InitStructure.GPIO_Speed= GPIO_Speed_50MHz; //波特率較高，IO翻轉需較高頻率
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //復用推挽輸出;我看網上有人說設置成GPIO_Mode_Out_PP普通推挽輸出也行，但實踐出真知，我試了發送是亂碼。;
GPIO_Init(GPIOA,&GPIO_InitStructure);
GPIO_InitStructure.GPIO_Pin =GPIO_Pin_10;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; //配置成浮空輸入，既然是輸入所以就不用配置IO口的頻率了
GPIO_Init(GPIOA,&GPIO_InitStructure);
}
void USART1_config(void)
{
USART_InitTypeDef
USART_InitStructure.USART_BaudRate= 115200;
USART_InitStructure.USART_WordLength = USART_WordLength_8b; //配置數據位
USART_InitStructure.USART_StopBits = USART_StopBits_1;
USART_InitStructure.USART_Parity= USART_Parity_No ;
USART_InitStructure.USART_HardwareFlowControl= USART_HardwareFlowControl_None; //硬件流
USART_InitStructure.USART_Mode =USART_Mode_Rx |USART_Mode_Tx;
USART_Init(USART1, &USART_InitStructure);
USART_Cmd(USART1, ENABLE);
}
//這段很重要，如果要使用printf函數打印信息，需要加fputc函數，就需要對printf函數重定向到串口，以前工作中他們老是提重定向，什么串口重定向，USB重定向什么的，我也是云里霧里，如今給我的感覺就是將上層函數實現對底層硬件的操作
int
while(USART_GetFlagStatus(USART1, USART_FLAG_TC) !=SET); //網上的一些函數里面是沒有這一句代碼，如果不加的話，打印時第一個字符就會沒有，原因據說是硬件復位后，USART_FLAG_TC被置一了，而要發送數據必須讓其為底才可以，一表示數據發送發出的標志，也可以用這樣一句USART_ClearFlag(USART2,USART_FLAG_TC);清楚標準位�？墒俏覜](méi)這樣做一樣發成功了，這個疑惑以后再想明白。
USART_SendData(USART1, (uint16_t)ch);
while(USART_GetFlagStatus(USART1, USART_FLAG_TC) !=SET);
return ch;
}
void usart_debug_config(void)
{
GPIO_Configuration(); //IO口配置
USART1_config();
}
還就是usart_debug.h
#ifndef __usart_debug_H
#define
#include "stm32f10x.h"
#include
void usart_debug_config(void);
int fputc(int ch, FILE *f);
#endif
這里使用兩種方式一種是 使用普通的方式發送，另一種使用printf函數
其實還有一種USART_printf函數來實現，這里不做介紹。有空看看區別一下printf和usart_printf，據說是支持格式多少的問題
#include"stm32f10x.h"
#include"usart_debug.h" //包含main函數里的調用函數
int main(void)
{
unsigned char TxBuf1[100] ={"發送字符串！！!\r\n"};
int
SystemInit();
usart_debug_config();
for( i = 0; TxBuf1[i] != '\0'; i++)
{
while(USART_GetFlagStatus(USART1, USART_FLAG_TC)==RESET);//這里跟分析fputc時是一樣的
USART_SendData(USART1 , TxBuf1[i]);//發送字符數組里的單個字符
while(USART_GetFlagStatus(USART1, USART_FLAG_TC)==RESET);
}
printf("hello world!
while(1)
{
;
}
}
仿真及調試

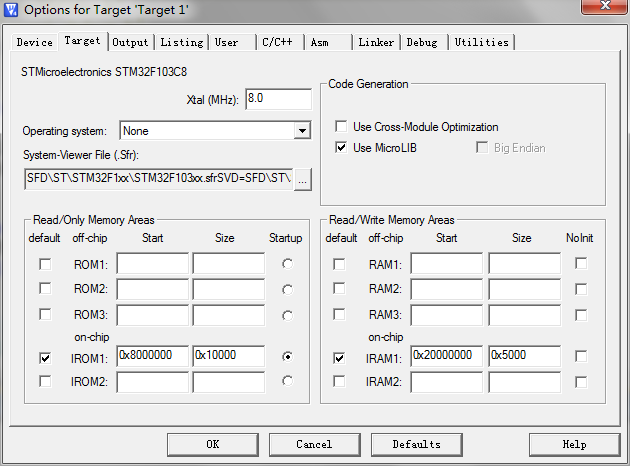

程序編好之后，在target option里要選擇 USE microLIB （keil自帶的微庫），這是使用非標準C庫，在編譯鏈接是，將我們編寫的fputc函數作為編譯的首選，否則就會編譯stdio.h里的fputc函數。
寫到這里我發現我這個代碼感覺不是很好，使用微庫而不用標準C庫，應該會有影響，我瞬間就明白了他們?yōu)槭裁匆约壕帉?xiě)支持輸出格式很少的的USART_printf函數了，后面目測我也會使用這個函數。
一個好的程序代碼就是結構健全，BUG很少。把簡單做到極致
在KEIL里繼續軟件仿真

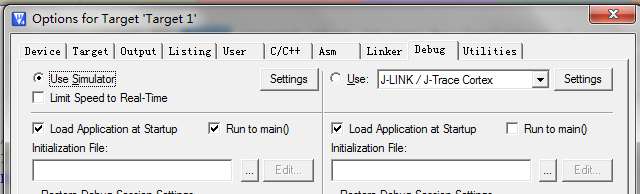

仿真和下載時要注意的是，仿真要選USE Simulation
然后點擊debug 進入調試界面
view--->serial windos -->UART 1

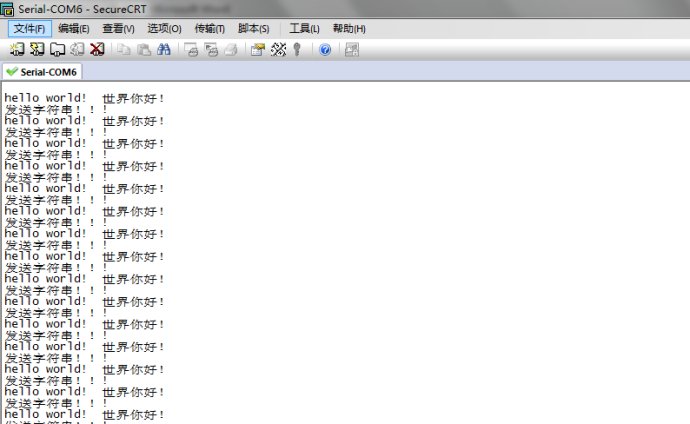

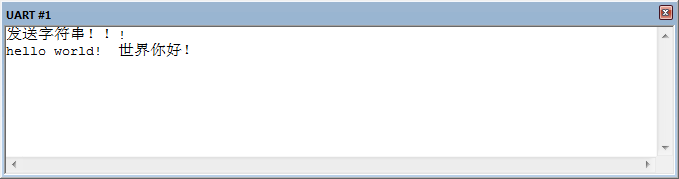

全速運行 其結果如下：
串口發送數據就到此為止。
串口接收數據
這兒寫的跟上面的已經沒有關系了，不要搞混。
關于從PC機發送數據到STM32，這一部分則需要中斷來實現，因?yàn)槲覀儾恍枰獣r(shí)時刻刻都來檢測外部是否發出數據給STM32，因此只要有數據來，就觸發中斷。這里就需要配置NVIC了
void NVIC_Config(void)
{
NVIC_InitTypeDef NVIC_InitStructure;
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPrio
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 2;
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_Init(&NVIC_InitStructure);
USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);
USART_Cmd(USART1, ENABLE);
}
其他配置比如串口復用到IO配置，串口時鐘配置，和發送數據是一樣的。
串口中斷處理函數：
void USART1_IRQHandler(void)
{
RX_status = USART_GetFlagStatus(USART1, USART_FLAG_RXNE);//讀取接收數據標志位，如果裝好了一幀數據則硬件將其置一。
if(RX_status == SET) {
USART_SendData(USART1 , USART_ReceiveData(USART1));//將收到的數據再由STM32發送給PC機。
while(USART_GetFlagStatus(USART1, USART_FLAG_TC)==RESET);//等待發送完成。
}
}
串口發送數據
串口發送接收數據
