按照上一章建立的第一個工程模板，我們只需要在main函數里加入相關的點亮led燈的代碼，并使用keil的軟件仿真功能。
軟件仿真在一定程度上可以在設計的初期發現程序的錯誤，減少我們下載到開發板的麻煩。但是純軟件的仿真的正確，也不能保證程序就正確。有時候仿真正確，實物卻沒這個效果。有時軟件仿真結果是錯誤，你分析你的程序卻沒錯誤。
遇到多了，經驗也就出來，前幾天我仿真一個STM32的Systick ，仿真結果就不對，程序就是對的，我估計也許是軟件本身的問題。
我建議用STM32+JLINK 進行仿真，有個硬件平臺結果的正確性就有保證。
Main.c 函數代碼：
#include "stm32f10x.h"
void delay(void)
{
int i,j;
for(i=1000;i>0;i--)
for(j=1000;j>0;j--);
}
void GPIO_Config(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_6;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_Init(GPIOB , &GPIO_InitStructure);
}
int main(void)
{
GPIO_Config();
SystemInit();
while(1)
{
GPIO_SetBits(GPIOB,GPIO_Pin_5 ); //點亮PB.5
delay();
GPIO_ResetBits(GPIOB,GPIO_Pin_5 );//熄滅PB.5
delay();
GPIO_SetBits(GPIOB,GPIO_Pin_6 );//點亮PB.6
delay();
GPIO_ResetBits(GPIOB,GPIO_Pin_6 );//熄滅PB.6
delay();
}
}
代碼分析：
GPIO_InitTypeDef GPIO_InitStructure;
定義一個結構變量GPIO_InitStructure ，結構體類型為GPIO_InitTypeDef ，相當于int A ；
GPIO_InitTypeDef =int GPIO_InitStructure=A一樣。
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
開啟GPIOB的時鐘，要使用某個管腳都需要開啟該管腳的時鐘
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_6;
管腳號設置為第五腳和第六腳
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Speed_10MHz，
GPIO_Speed_2MHz,
GPIO_Speed_50MH
設置管腳電平翻轉的速率，比如不要求快速變化一般10M，做串口的時候設置較高波特率的話就使用50MHZ的。
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
設置輸出為推挽輸出。 它有8中工作模式，輸出只有兩種推挽和開漏輸出。其它可以參
考相關手冊
GPIO_Init(GPIOB , &GPIO_InitStructure);
這一句就是將前面四句的設置初始化到GPIOB中；
SystemInit(); 將系統時鐘設置為72M，不寫這句，默認為8M；
GPIO_SetBits(GPIOB,GPIO_Pin_5 ); //點亮PB.5
delay();// 延時
GPIO_ResetBits(GPIOB,GPIO_Pin_5 );//熄滅PB.5
delay();
GPIO_SetBits(GPIOB,GPIO_Pin_6 );//點亮PB.6
delay();
GPIO_ResetBits(GPIOB,GPIO_Pin_6 );//熄滅PB.6
delay();
編譯鏈接，然后開始軟件仿真
軟件仿真介紹：
1、編譯連接好后，點擊debug 進入調試界面

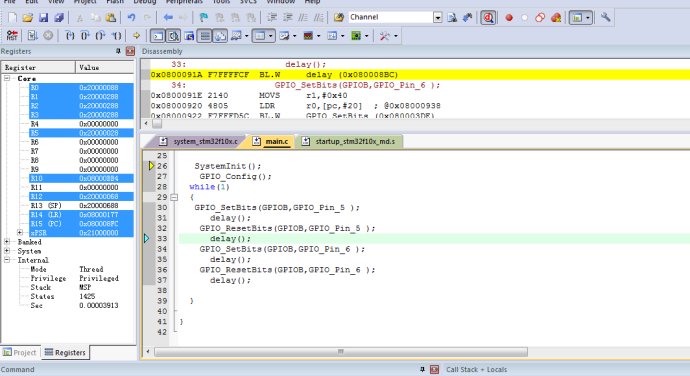

2、調試窗口如下

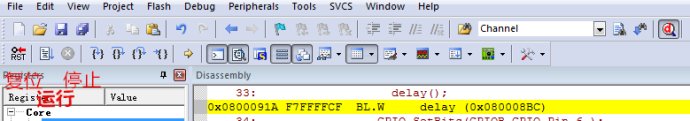

3、
圖片上加文字不好弄，大概就是復位、運行、停止、單步運行等我也不太熟悉，反正用到的時候試一試就知道了。

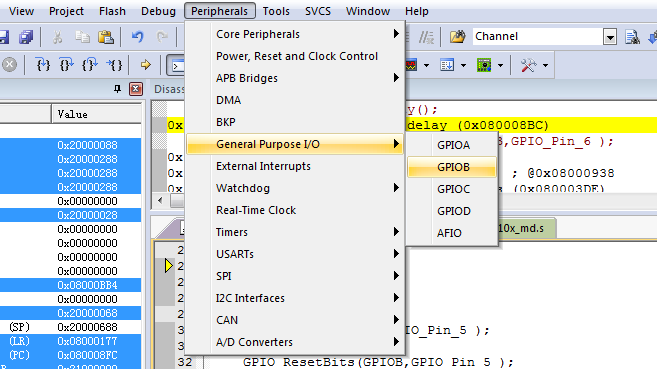

4、選擇菜單欄上的 peripherals 按鈕，選擇general purpose I/O 的GPIOB

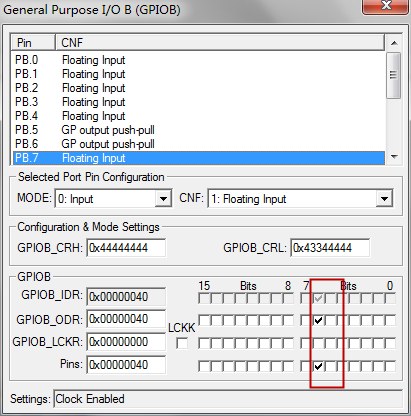

5、點擊左上角的運行按鈕 或者按F5鍵 就可以看到GPIOB的5,6 在一閃一閃的
6、順便在看看波形仿真功能

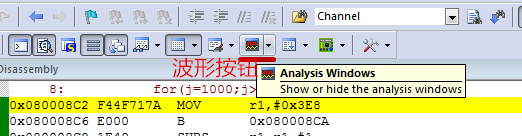

點擊下圖的波形分析按鈕

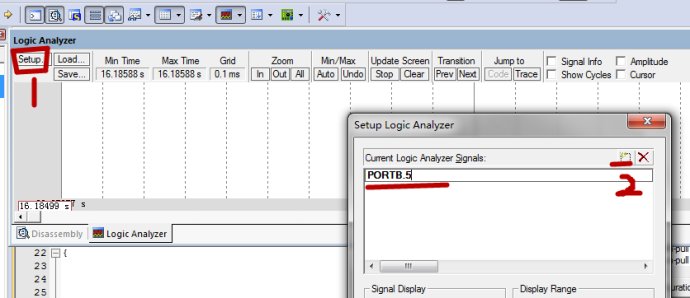

7、、點擊setup 按鈕 會彈出一個窗口，在窗口的右上邊，有個new的按鈕，點擊后
分別輸入 PORTB.5 和PORTB.6

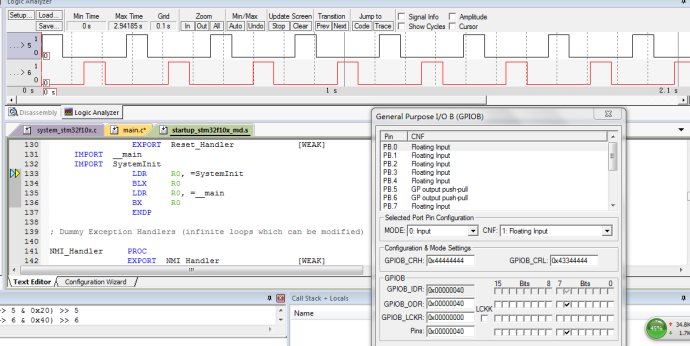

8、點擊運行，將窗口調到合適的位置，最終波形圖如下;
寫得有些地方可能有錯誤，明天就要回四川了，有些急。
我想把keil工程傳上來，沒有看見上傳文件的地方，以后把每個工程都上傳上去。
