IAR環境下STM32+IAP方案的實現

作者:佚名   來源:本站原創   點擊數:…  更新時間：2014年09月15日   【字體：大 中 小】

--基于STM32F103ZET6的UART通訊實現


一、什么是IAP，為什么要IAP
      IAP即為In Application Programming(在應用中編程)，一般情況下，以STM32F10x系列芯片為主控制器的設備在出廠時就已經使用J-Link仿真器將應用代碼燒錄了，如果在設備使用過程中需要進行應用代碼的更換、升級等操作的話，則可能需要將設備返回原廠并拆解出來再使用J-Link重新燒錄代碼，這就增加了很多不必要的麻煩。站在用戶的角度來說，就是能讓用戶自己來更換設備里邊的代碼程序而廠家這邊只需要提供給用戶一個代碼文件即可。

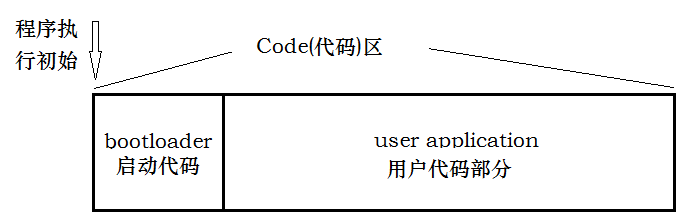

      而IAP卻能很好的解決掉這個難題，一片STM32芯片的Code(代碼)區內一般只有一個用戶程序。而IAP方案則是將代碼區劃分為兩部分，兩部分區域各存放一個程序，一個叫bootloader(引導加載程序)，另一個較user application(用戶應用程序)。bootloader在出廠時就固定下來了，在需要變更user application時只需要通過觸發bootloader對userapplication的擦除和重新寫入即可完成用戶應用的更換。如圖1-1所示
圖 1-1

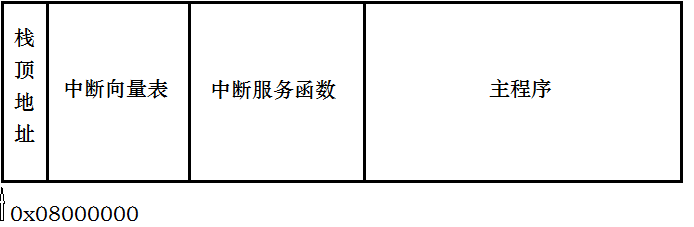

      STM32F103ZET6的啟動方式有三種：內置FLASH啟動、內置SRAM啟動、系統存儲器ROM啟動，通過BOOT0和BOOT1引腳的設置可以選擇從哪中方式啟動，這里選擇內置的FLASH啟動。其FLASH的地址為0x08000000—0x0807ffff，共512KB，這些都能從芯片數據手冊中直接得到。而這里首要的一個問題是中斷的問題。正常情況下發生中斷的過程為：發生中斷(中斷請求)à到中斷向量表查找中斷函數入口地址à跳轉到中斷函數à執行中斷函數à中斷返回。也就是說在STM32的內置的Flash中有一個中斷向量表來存放各個中斷服務函數的入口地址，內置Flash的分配情況大致如下圖2-1。
圖2-1
圖2-2

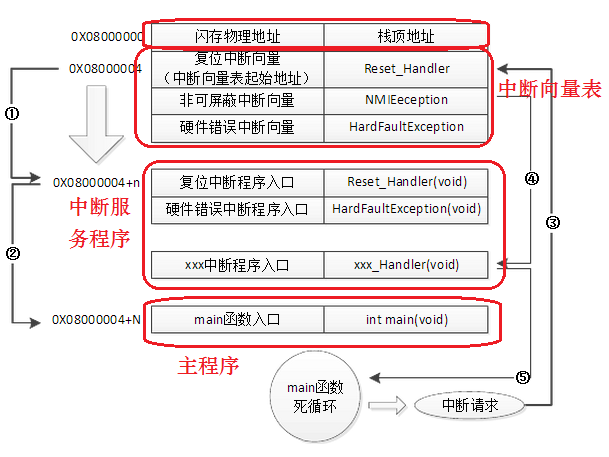

      STM32F10x有一個中斷向量表，這個中斷向量表存放在代碼開始部分的后4個字節處(即0x08000004)，代碼開始的4個字節存放的是堆棧棧頂?shù)牡刂罚?/span>當發生中斷后程序通過查找該表得到相應的中斷服務程序入口地址，然后再跳到相應的中斷服務程序中執行。上電后從0x08000004處取出復位中斷向量的地址，然后跳轉到復位中斷程序的入口(標號①所示)，執行結束后跳轉到main函數中(標號②所示)。在執行main函數的過程中發生中斷，則STM32強制將PC指針指回中斷向量表處(標號③所示)，從中斷向量表中找到相應的中斷函數入口地址，跳轉到相應的中斷服務函數(標號④所示)，執行完中斷函數后再返回到main函數中來(標號⑤所示)。

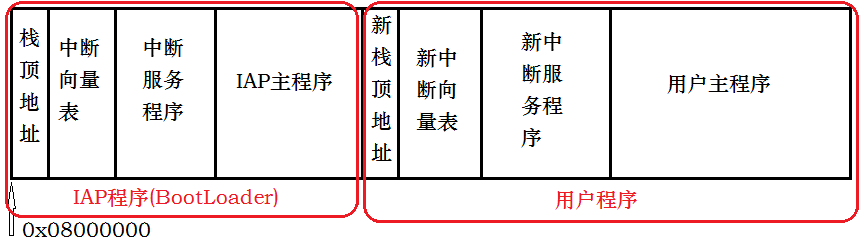

圖2-3
圖2-2

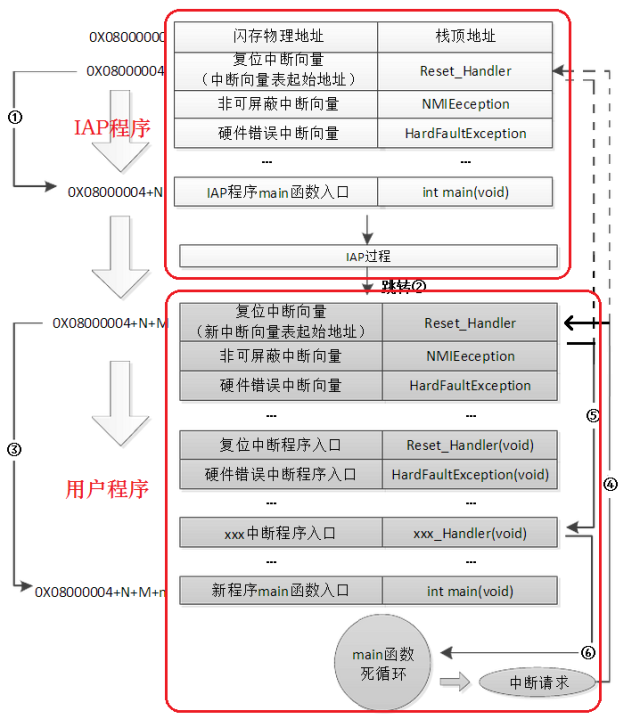

      對于步驟④⑤，網友認為是：“在main執行的過程中，如果CPU得到一個中斷請求，PC指針仍強制跳轉到地址0x08000004中斷向量表處，而不是新的中斷向量表，如圖標號④所示，程序再根據我們設置的中斷向量表偏移量，跳轉到對應中斷源新的中斷服務程序中，如圖標號⑤所示”。我對此的理解是：“當發生中斷后，程序從0x08000004(舊)處的中斷向量表中得到相應的中斷服務函數入口地址，繼而跳轉到相應的中斷服務程序”。但是舊的中斷向量列表里邊存放的是IAP程序中斷函數的入口地址，它是如何得到user程序中斷函數的入口地址呢？所以我覺得此種說法是錯誤的。“當發生中斷時PC指針強制會跳轉到0x08000004處”這種說法并沒有錯，只是忽略了后續的一些知識要點而導致這個說法出現矛盾。

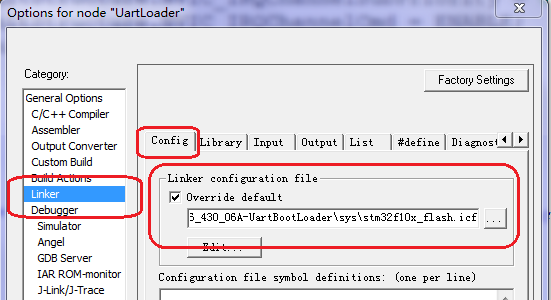

圖3-1

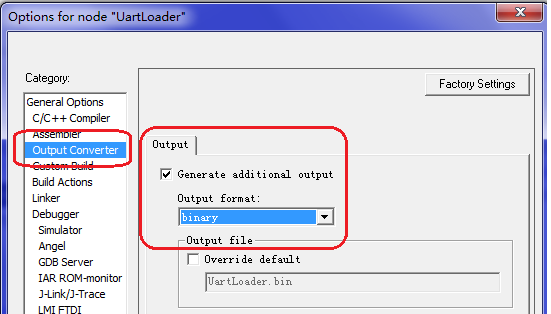

圖3-2

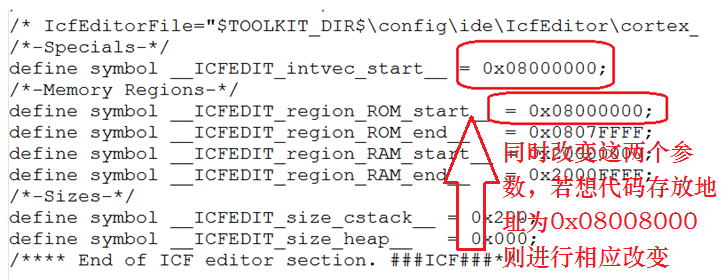

圖3-3
②數據通過串口來傳輸文件常用的協議有XModem、YModem、ZModem這三種協議，在PC端使用這些協議傳輸文件只需要PC的超級終端或者終端工具SecureCRT即可，但是在STM32這邊的編程會增加一些困難(因?yàn)?/span>要先去讀懂、解析這些協議，在通過編程來實現)。也可選擇自己定義一套簡單的傳輸協議，但同樣會有一些困難(因?yàn)?/span>要在PC端進行文件和串口編程)�？傊�不管通過什么辦法都行，只要能將xxx.bin文件數據通過串口全部發送到STM32并且STM32能夠全部接收到這些數據并寫入Flash即可(我選擇后者，自定義傳輸協議并用VC進行文件和串口編程)。
