正所謂“一夜成名天下知”，在過去的30年間，快速成型技術在傳統工業制造方式的擠壓下，只能蜷縮在制造業的某些角落。然而今天，在開源運動的助推下，硬件作為軟件的附屬已變得十分廉價，3D打印技術也因此迎來了它的高速發展期。各種桌面型3D打印設備層出不窮，在網上搜索3D打印機，會瀏覽到數以萬計的相關內容。從MakerBot、Ultimaker這些優秀的桌面型3D打印機到提供給電子愛好者的各種開源硬件，這些神奇的東西終將改變我們未來的生活。
喜歡嘗鮮的筆者老早就購置了一臺3D打印機，這款打印機采用的是相對成熟的FDM技術，據說，它是目前市場上最可靠的桌面型3D打印機。材料使用的是廉價的環保可降解絲材PLA。

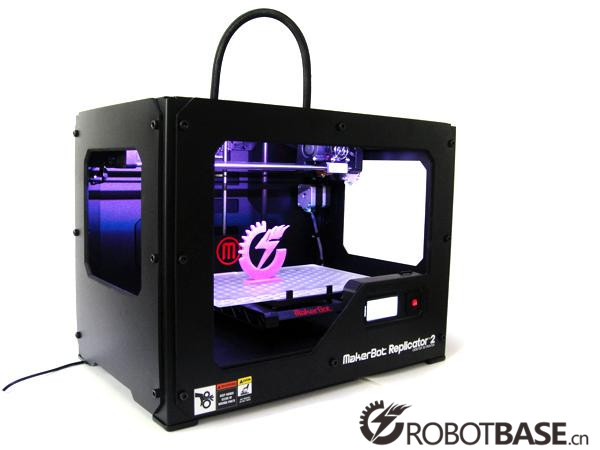

圖1 筆者使用的MakerBot 3D打印機
從第一次開始打印，筆者就深深的愛上了這臺3D打印機。有了它，自己再也不必為了滿屋翻找合適的零部件。一般的外殼與支撐結構、通孔，甚至是關鍵的連接件，只要是經過合理的設計，都可以一次打印搞定。把筆者從鋸條、電鉆、手銼的原始DIY生活中解放出來了，幾乎實現了從設計到制造的一體化，省時又省力。我們姑且不談什么產業鏈、什么生態圈，就以上的幾個優點，筆者發自肺腑的告訴你：“3D打印機，值得擁有”。
筆者在萬圣節來臨之際，想給好友DIY一個小禮物。整個禮物的外殼都是這臺>MakerBot 3D打印機的杰作，透過本書，我會將這個小禮物的制作全過程，向你娓娓道來。
骷髏精靈——3D打印與Arduino完美結合
說了半天3D打印，其實它早已是開源領域的一個熱議話題；而Arduino，則是流行已久的簡單、易用的開發板。這兩款神器落在熱衷于改變生活的筆者手里，會創造出怎樣的驚喜呢？下面就和大家一起分享用3D打印機+Arduino控制器+避障傳感器等部件制作的一款新奇小禮物：放置在盒子上的一個靈異骷髏頭，我喜歡叫它“骷髏精靈”。在內部Arduino的控制下，它的兩個眼睛會隨時盯著面前的你！拿它當作萬圣節禮物送給朋友一定搞怪。.
為了制作這樣一個詭異的萬圣節禮物，筆者想起了早先在Thingiverse下載的骷髏模型。打算以它為藍本，進行一番Arduino電控改造。首先，把模型文件放入MakerWare中，配置為低精度打印，等待Gcode生成完畢，存入SD卡，開始打印。

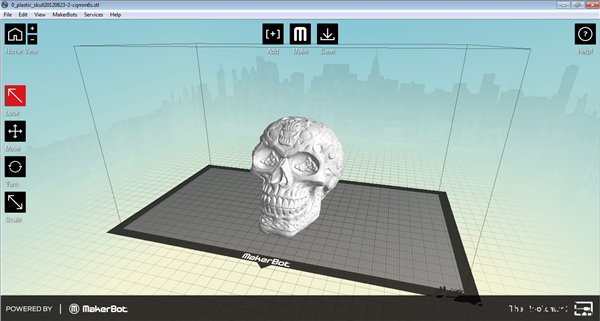

圖2 模型放入MakerWare中
接下來，還要為這個骷髏頭設計兩個炯炯有神的大眼睛，在SolidWorks里，我們直接為眼球添加一個安裝孔，直接3D打印出來，省去了后續的鉆孔操作。當然，如果前期，孔的大小不是很確定，也可以先在Solidworks里隨便開一個小孔，這樣后期用電鉆擴孔會很方便。
圖3 Solidworks繪制骷髏眼球
為了禮品的美觀，我們還需要繪制一個外殼，即能夠做為承托骷髏頭的底座，也能夠安置我們的Arduino控制板。

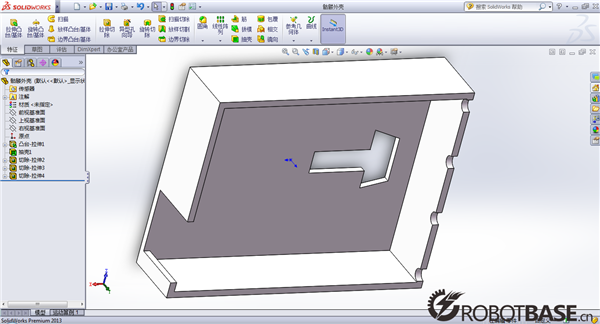

圖4 用SolidWorks繪制骷髏頭底座

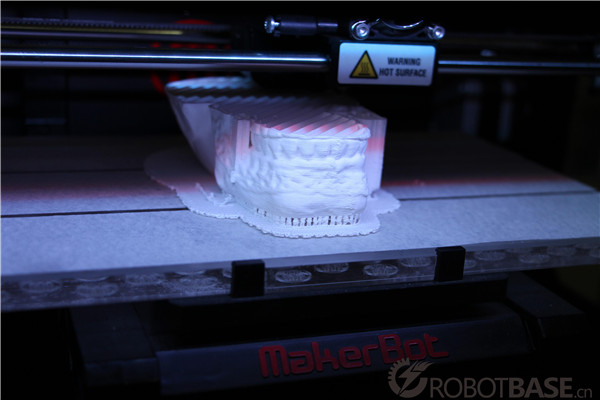

圖5 3D打印骷髏模型過程
嗯，不錯。這些結構零部件就先交給3D打印機來加工吧。想讓骷髏精靈的眼球盯著面前的人轉動起來，除了“眼球”相關機構的設計外，更重要的是電控部分的程序設計。接下來給大家說明下它的電路控制部分的組成。
眼睛轉起來——控制板與傳感器挑選
為了實現讓骷髏精靈的眼睛盯著面前物體移動，我們需要一些能夠檢測面前障礙物的傳感器，除此之外是一種能夠帶動眼睛轉動的電機。最重要的是控制核心板，由它來接收傳感器信號，執行特定程序，最終驅動控制電機運動，實現我們想要的功能。別急，筆者這就為大家慢慢介紹自己的硬件搭配方案。
控制器：身為一個電子制作迷，筆者一定會選擇Arduino系列控制器，因?yàn)樗唵我子�、方便可靠；不過考慮到如今許多人身邊都閑置有Micro-USB接口的手機數據線，筆者要給大家推薦的是一款配備Micro USB接口的CarDuino UNO控制器。它的功能與Arduino UNO完全一致，但板上的Micro USB接口會為你省去購買數據線的開銷，板子更強，接口標注更清晰。

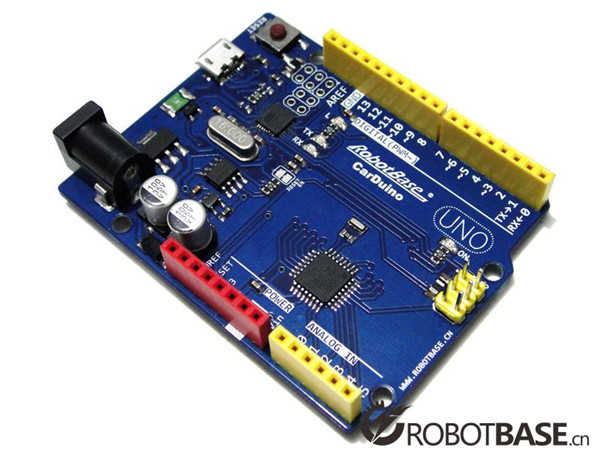

圖6 CarDuino UNO 控制器
CarDuino UNO控制器的基本參數
控制芯片 ATmega328
運行電壓 5V
輸入電壓 7-12V
數字I/O口 14個（6路具備PWM功能）
模擬輸入口 6個
Flash空間 32KB（0.5KB被bootloader使用）
SRAM 2KB
EEPROM 1KB
時鐘頻率 16MHz
數據接口 Micro-USB
驅動電機：骷髏頭的兩只眼睛需要能夠轉動，不過這里攜帶的負載質量小，且轉向始終是同步的，筆者選用了一個小巧的9g伺服舵機，至于具體的傳動結構，就留到后面詳細敘述。

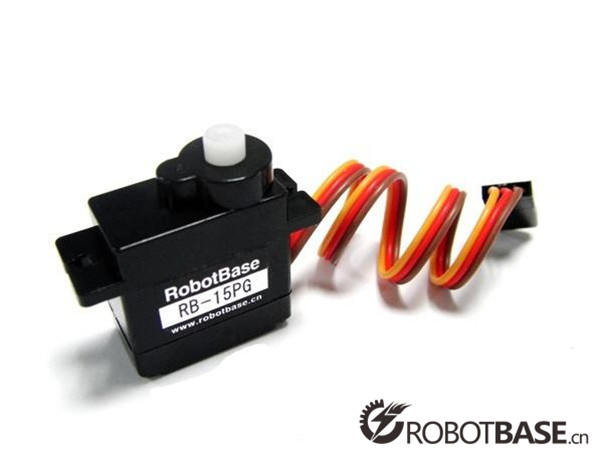

圖7微型伺服舵機
避障傳感器：檢測面前物體的傳感器，筆者將用到的是一種Mini紅外避障傳感器，它板載兩個電位器，一個調節感應范圍、一個調節靈敏度，能夠適應環境，靈活易用。

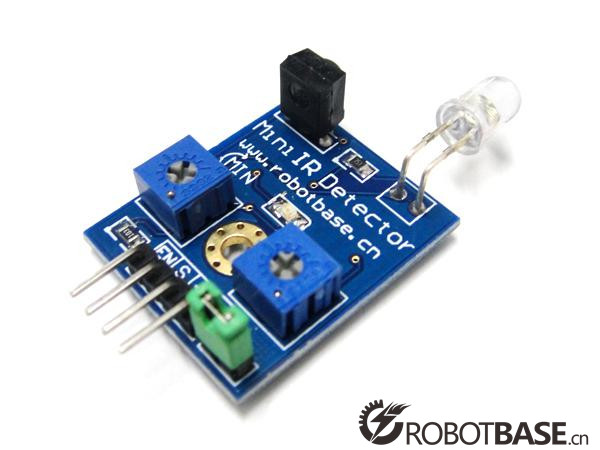

圖8 Mini紅外避障傳感器

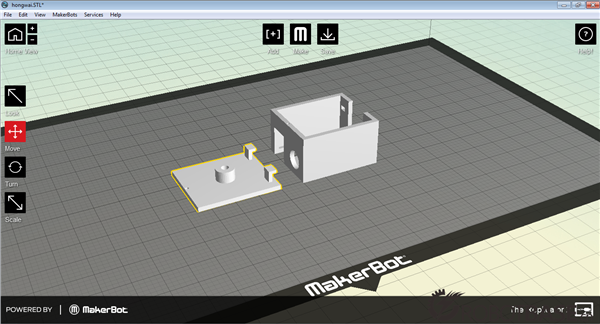

為了我們的小制作更加美觀，筆者也特別地為Mini紅外避障傳感器設計了外殼，一起交給3D打印機來加工。

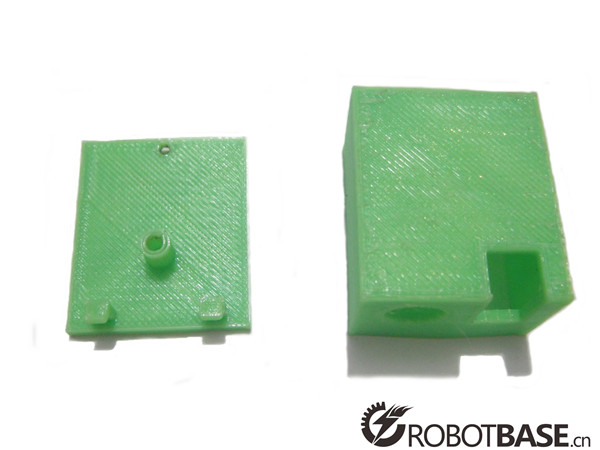

圖9 3D打印的紅外避障傳感器外殼
傳感器擴展板：由于手頭恰好有一塊傳感器擴展板，筆者也就懶得用多余的杜邦線了，直接把傳感器與舵機的3P接線頭插接在該擴展板上對應接口上即可。

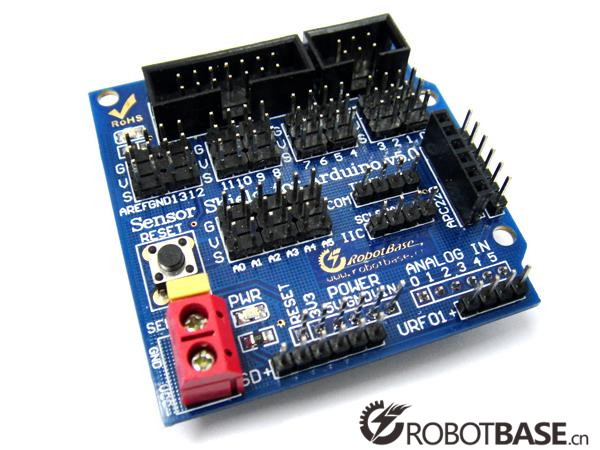

圖10傳感器擴展板
所需要的電路元件已經選擇好了，接下來只要把UNO擴展板插接在CarDuino UNO上，四個紅外避障傳感器分別連接在擴展板的數字2、數字3、數字4、數字5接口，舵機連接在數字9接口，下面羅列電路控制方面的基本硬件構成：

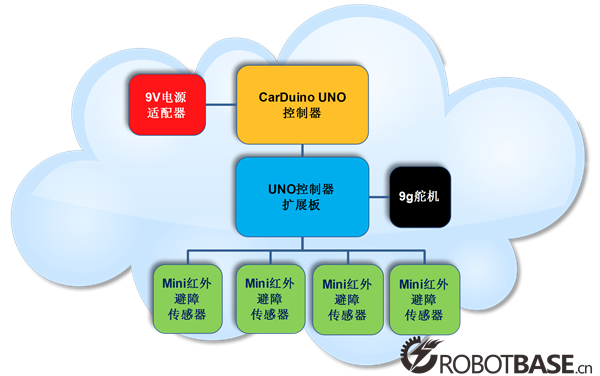

圖11 硬件構成框圖
眼睛轉起來——機械結構設計
接下來著重介紹下眼睛動作的機械結構。本著一切從簡的目的，這次筆者并沒有打算使用3D打印機來加工復雜的機械傳動結構。而是找來兩個廢棄的按動式圓珠筆，發揮我們的優良傳統：拆！
把其中的兩根圓珠筆芯當做骷髏精靈眼睛的轉軸，筆芯從骷髏的眼眶下方穿出，圓珠筆芯則方便的與“眼球”穿接。這樣，圓珠筆芯一旋轉，就會帶動眼球一起旋轉。
圖12 “眼睛”旋轉的機械結構
兩根轉軸的同步橫軸也是用的筆芯，連接銷用的是訂書釘。這樣，這根橫軸擺動的同時，就會間接帶動上面的兩個眼球轉動。試圖用舵機的搖臂直接與同步橫軸相連時，筆者犯了難。因?yàn)槎姹坜D(zhuǎn)動受限，轉角稍有不慎，舵機動作就會卡住，容易損害舵機�？粗烂嫔隙嘤嗟膬蓚�(gè)彈簧，筆者當時靈機一動。把這其中一個拆出的彈簧拿來，套在同步橫軸上，搖臂連接到彈簧，間接帶動同步橫軸。舵機轉動過量時，不會卡死，而是壓縮彈簧。
圖13 舵機帶動“眼球”轉動的機械結構
好了，一個由舵機擺動進而帶動兩個眼球左右轉動的機械結構設計完成，然后安上后蓋。
圖14 初步組裝好的骷髏精靈
骷髏精靈之靈魂——Arduino程序編寫
硬件與機械結構制作完成了，趕快來寫程序吧，這個可是筆者的強項。思考下，程序要實現的功能是：當人走進骷髏精靈的“視力范圍”時，它的眼睛就會盯向你，并且隨著你的移動而轉動。因?yàn)楣δ芎唵危绦驅懫饋硪膊浑y，基本邏輯就是，哪個紅外避障傳感器檢測到障礙物，就讓舵機旋轉到特定角度，好讓骷髏的眼睛盯向那一方向。不過要考慮好細節，比如有兩個人或很多人圍著骷髏精靈，也就是多個紅外避障傳感器被同時觸發時，它該看誰呢？看美女嗎？我是讓它誰也不看，目視前方，哈哈。話不多話，給大家看下四個紅外避障傳感器的布置以及程序的控制流程。

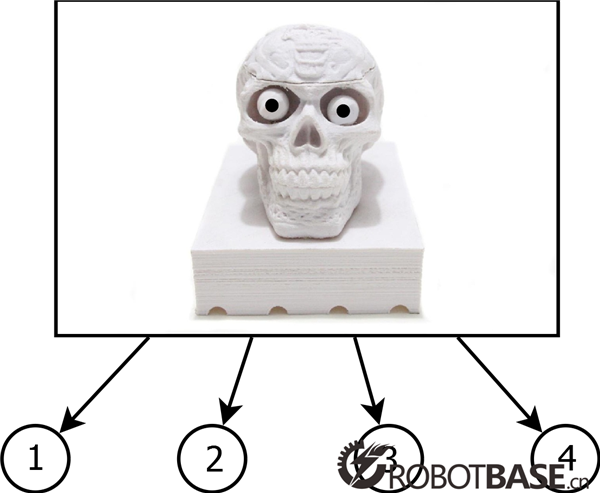

圖15 四個紅外傳感器部署位置與對應序號

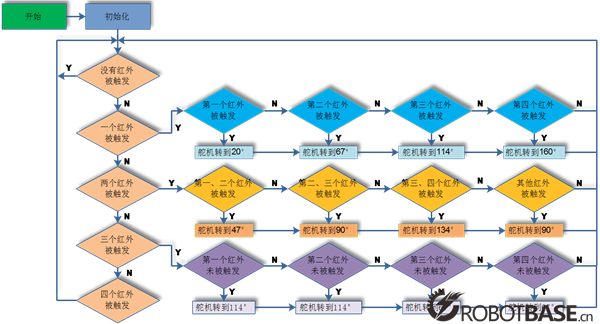

圖16 程序流程圖

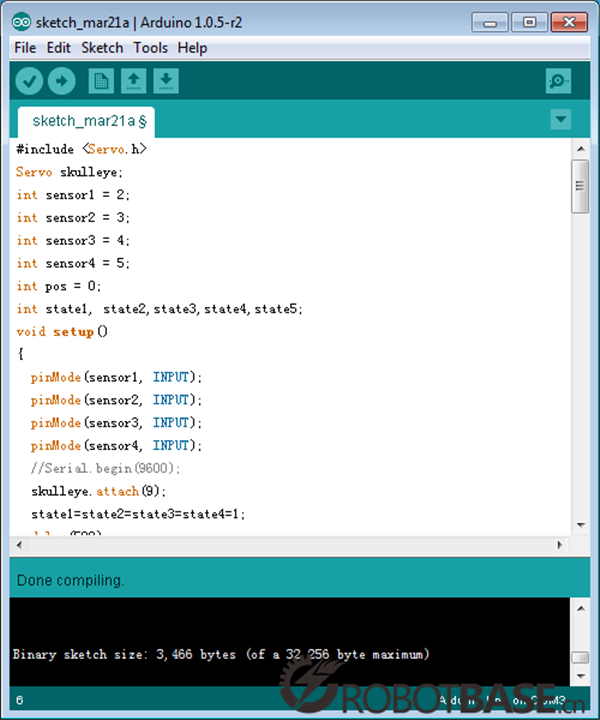

圖17 程序編譯通過，準備下載
骷髏變精靈——大功告成
到此為止，我們的骷髏精靈就已經大功告成了。筆者第一次弄時，剛開始效果很不理想，眼睛不是盯著不動，就是一直在瘋狂的亂抖，很難停下來。原因是紅外傳感器對障礙物過于敏感。這時需要依照環境特點做靈敏度校正。如果你覺得感應距離不合適，也應該適當調整感應距離大小。
眼睛轉動范圍調整完畢，線路擺好，就可以合蓋，在裝進萬圣節禮物包之前可以暢快的試玩啦！

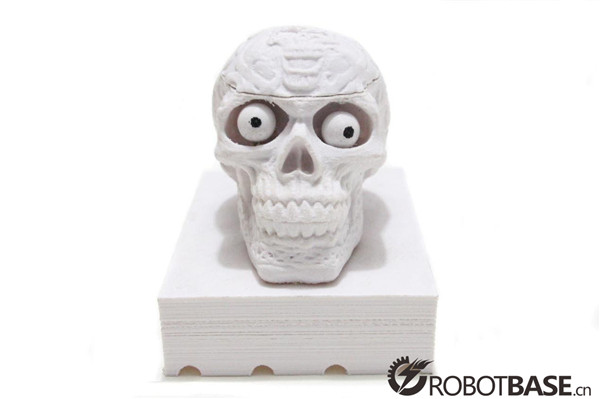

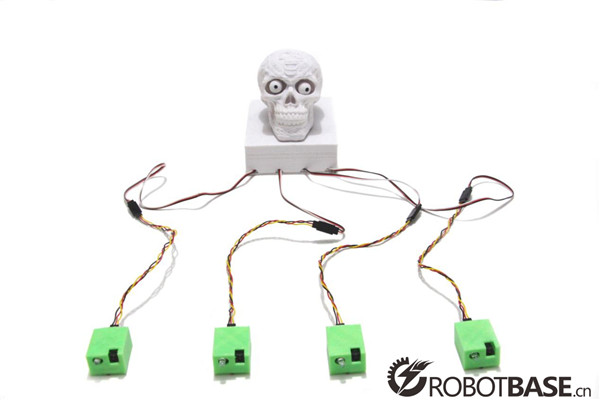

圖18 骷髏精靈整體展示
經過一上午的努力，一個死寂的骷髏頭模型終于變成了一個活靈活現會動的精靈。筆者不禁感慨，每天為了工作而忙碌，生活有時也會變得枯燥乏味。當意志消沉無聊的時候，打開桌上的電腦，拿起Arduino寫個小程序，通過3D打印機，動動手，很容易就會變廢為寶，制作出各種各樣有趣新奇的作品，筆者希望拋磚引玉，帶給大家一些創作靈感，同時也期望大家都能開源無私分享。
