第八章 獨立按鍵和矩陣按鍵

  我們和單片機之間進行信息交互，主要包含兩大類，輸入設備和輸出設備。前邊講的LED小燈、數碼管、點陣都是輸出設備，這節課我們學習一下最常用的輸入設備——按鍵。在本節課的學習過程中我們還會穿插介紹一點硬件設計的基礎知識。

8.1 單片機最小系統電路解析

8.1.1 電源

我們在學習過程中，很多指標都是直接用的概念指標，比如我們說+5V代表1，GND代表0等等這些。但在實際電路中是沒有這么精準的，那這些指標允許范圍是什么呢？隨著我們所學的內容不斷增多，大家要慢慢培養一種閱讀手冊的能力。

比如我們使用STC89C52RC單片機的時候，我們找到他的手冊的11頁，第二個選項，工作電壓：5.5V-3.4V(5V單片機)，這個地方就說明我們這個單片機正常的工作電壓是個范圍值，只要電源VCC在5.5V到3.4V之間都可以正常工作，電壓超過5.5V是絕對不允許的，會燒壞單片機，電壓如果低于3.4V，單片機不會損壞，但是也不能正常工作。而在這個范圍內，最典型、最常用的電壓值就是5V，這就是后面括號里“5V單片機”這個名稱的由來。除此之外，還有一種常用的工作電壓范圍是2.7V-3.6V、典型值是3.3V的單片機，也就是所謂的“3.3V單片機”了。日后隨著大家接觸的東西慢慢增多，對這點會有更深刻的理解。

現在我們再順便多了解一點，大家打開74HC138的數據手冊，會發現74HC138手冊的第二頁也有一個表格，上邊寫了74HC138的工作電壓范圍，最小值是4.75V，額定值是5V，最大值是5.25V，可以得知它的工作電壓范圍是4.75V-5.25V。這個地方講這些目的是讓大家清楚的了解，我們獲取器件工作參數的一個最重要，也是最權威的途徑，就是通過器件的數據手冊。

8.1.2 晶振

晶振通常分為無源晶振和有源晶振兩種類型，無源晶振一般稱之為crystal(晶體)，而有源晶振則叫做oscillator(振蕩器)。

有源晶振是一個完整的諧振振蕩器，他是利用石英晶體的壓電效應來起振，所以有源晶振需要供電，當我們把有源晶振電路做好后，不需要外接電路，它就可以主動產生振蕩頻率，并且可以提供高精度的頻率基準，信號質量比無源信號好。

而無源晶振自身無法振蕩起來，它需要芯片內部的振蕩電路一起工作才能振蕩，它允許不同的電壓，但是信號質量和精度較有源晶振差一些。相對價格來說，無源晶振要比有源晶振價格便宜很多。無源晶振兩側通常都會有兩個電容，一般其容值都選在10pF~40pF之間，如果手冊中有具體電容大小的要求則要根據要求來選電容，如果手冊沒有要求，我們用20pF就是比較好的選擇，這是一個長久以來的經驗值，具有極其普遍的適用性。

我們來認識下比較常用的兩種晶振的樣貌，如圖8-1和圖8-2所示。

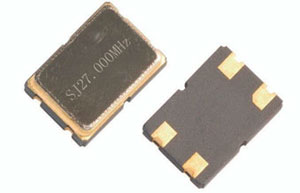

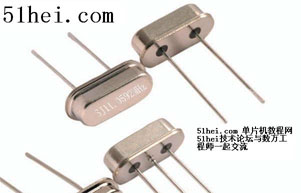

                                                       圖8-1  27Mhz有源晶振                   圖8-2  11.0592M無源晶振

有源晶振通常有4個引腳，VCC，GND，晶振輸出引腳和一個沒有用到的懸空引腳。無源晶振有2個或3個引腳，如果是3個引腳的話，中間引腳是晶振的外殼，使用時要接到GND，兩側的引腳就是晶體的2個引出腳了，這兩個引腳作用是等同的，就像是電阻的2個引腳一樣，沒有正負之分。對于無源晶振，就是用我們的單片機上的兩個晶振引腳接上去即可，而有源晶振，只接到單片機的晶振的輸入引腳上，輸出引腳上不需要接，如圖8-3和圖8-4所示。關于晶振的更多資料可參考：http://www.torrancerestoration.com/dianzi/300.html 上面有更深層的原理剖析與詳細的分類.

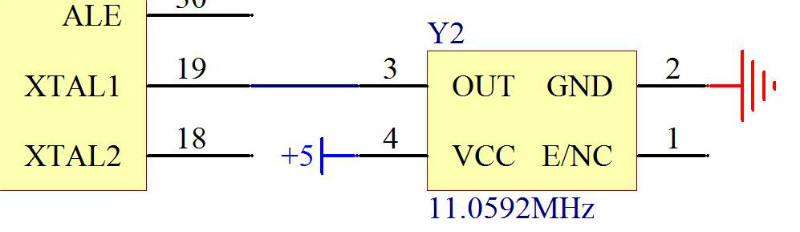

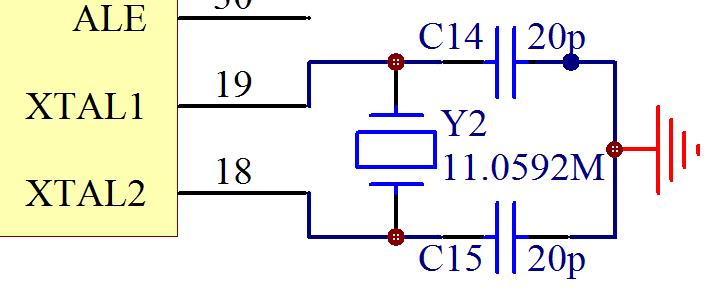

                                        圖8-3 無源晶振接法                           圖8-4 有源晶振接法

8.1.3 復位電路

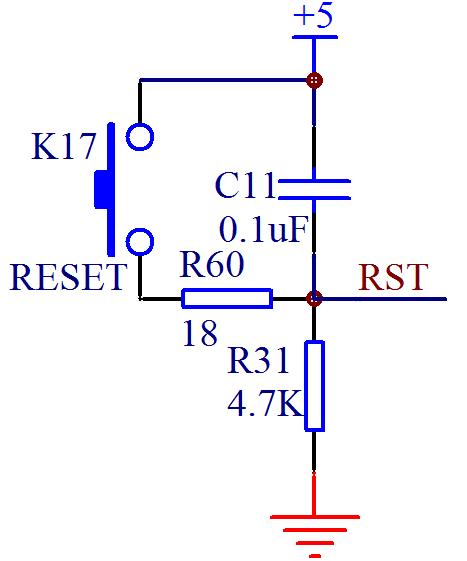

我們先來分析一下我們的復位電路，如圖8-5所示。

圖8-5 單片機復位電路

當這個電路處于穩態時，電容起到隔離直流的作用，隔離了+5V，而左側的復位按鍵是彈起狀態，下邊部分電路就沒有電壓差的產生，所以按鍵和電容C11以下部分的電位都是和GND相等的，也就是0V電壓。我們這個單片機是高電平復位，低電平正常工作，所以正常工作的電壓是0V電壓，完全OK，沒有問題。

我們再來分析從沒有電到上電的瞬間，電容C11上方是5V電壓，下方是0V電壓，根據我們初中所學的知識，這個時候電容C11要進行充電，正離子從上往下充電，負電子從GND往上充電，這個時候電容對電路來說相當于一根導線，全部電壓都加在了R31這個電阻上，那么RST端口位置是+5V電壓，隨著電容充電越來越多，即將充滿的時候，電流會越來越小，那RST端口上的電壓值等于電流乘以R31的阻值，也就會越來越小，一直到電容完全充滿后，線路上不再有電流，這個時候RST和GND的電位就相等了也就是0V了。

從這個過程上來看，我們加上這個電路，單片機系統上電后，RST引腳會先保持一小段時間的高電平而后變成低電平，這個過程就是上電復位的過程。那這個“一小段時間”到底是多少才合適呢？每種單片機不完全一樣，51單片機手冊里寫的是持續時間不少于2個機器周期的時間。復位電壓值，每種單片機不完全一樣，我們按照通常值0.7Vcc作為復位電壓值，復位時間的計算過程比較復雜，我這里只給大家一個結論，時間t=1.2RC，我們用的R是4700，C是0.0000001，那計算得知t是564us，遠遠大于2個機器周期(2us)，在電路設計的時候一般留夠余量就行。

按鍵復位（即手動復位）有2個過程，按下按鍵之前，RST的電壓值是0V，當按下按鍵后電路導通，同時電容也會在瞬間進行放電，RST電壓值變化為4700Vcc/(4700+18)，會處于高電平復位狀態。當松開按鍵后就和上電復位類似了，先是電容充電，后電流逐漸減小直到RST電壓變0V的過程。我們按下按鍵的時間通常都會有上百毫秒，這個時間足夠復位了。按下按鍵的瞬間，電容兩端的5V電壓（注意不是電源的5V和GND之間）會被直接接通，此刻會有一個瞬間的大電流沖擊，會在局部范圍內產生電磁干擾，為了抑制這個大電流所引起的干擾，我們這里在電容放電回路中串入一個18歐的電阻來限流。

如果有的同學已經開始DIY設計自己的電路板的時候，那單片機最小系統的設計現在已經有了足夠的理論依據了，可以考慮嘗試了。如在制作過程有有問題可到:單片機論壇http://www.torrancerestoration.com/bbs/ 求助作者會不定期回復的，基礎比較薄弱的同學先不要著急，繼續跟著往下學，把課程都學完了再動手操作也不遲，磨刀不誤砍柴工。

8.2 函數的調用

隨著我們編程的程序量的增多，如果把所有的語句都寫到main函數中，一方面程序會寫的比較亂，另外一個方面，當我們一個功能需要多次執行的時候，我們就得不斷重復寫語句，這個時候，就引入了函數調用的概念。

一個程序一般由若干個子程序模塊組成，一個模塊實現一個特定的功能，在C語言中，這個模塊就用函數來表示。一個C程序一般由一個主函數和若干個其他函數構成。主函數可以調用其他函數，其他函數也可以相互調用，但其它函數不能調用主函數。在我們的51單片機程序中，還有中斷服務函數，是當相應的中斷到來后自動調用執行的，不需要也不能由其他函數調用。

函數調用的一般形式是：

函數名(實參列表)

函數名就是需要調用的函數的名稱，實參列表就是根據實際調用函數要傳遞給被調用函數的參數列表，不需要傳遞參數的只加括號就可以，傳遞多個參數時要用逗號隔開。在這里我以上節課的點陣I❤U的縱向移動的程序改動一下，大家先了解一下基本的函數調用。另外，大家不要偷懶，一定把這個程序抄下來做一下實驗加深一下自己的印象。

#include <reg52.h>

sbit  ADDR0 = P1^0;

sbit  ADDR1 = P1^1;

sbit  ADDR2 = P1^2;

sbit  ADDR3 = P1^3;

sbit  ENLED = P1^4;

unsigned char code graph[] = {

    0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,

    0xC3,0xE7,0xE7,0xE7,0xE7,0xE7,0xC3,0xFF,

    0x99,0x00,0x00,0x00,0x81,0xC3,0xE7,0xFF,

    0x99,0x99,0x99,0x99,0x99,0x81,0xC3,0xFF,

    0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF

};

unsigned char index = 0;   //圖片刷新索引

void refresh();             //函數聲明

void main()

{

    P0 = 0xFF;      //P0口初始化

    ADDR3 = 0;      //選擇LED點陣

    ENLED = 0;      //LED顯示總使能

    TMOD = 0x01;    //設置定時器0為模式1

    TH0 = 0xFC;     //定時器初值,定時1ms

    TL0 = 0x67;

    TR0 = 1;        //打開定時器0

    ET0 = 1;        //使能定時器0中斷

    EA = 1;         //打開總中斷開關

    while(1);

}

void refresh()

{

    static unsigned char j = 0;

    P0 = 0xFF;      //LED點陣動態刷新

    switch (j)

    {

        case 0: ADDR0=0; ADDR1=0; ADDR2=0; break;

        case 1: ADDR0=1; ADDR1=0; ADDR2=0; break;

        case 2: ADDR0=0; ADDR1=1; ADDR2=0; break;

        case 3: ADDR0=1; ADDR1=1; ADDR2=0; break;

        case 4: ADDR0=0; ADDR1=0; ADDR2=1; break;

        case 5: ADDR0=1; ADDR1=0; ADDR2=1; break;

        case 6: ADDR0=0; ADDR1=1; ADDR2=1; break;

        case 7: ADDR0=1; ADDR1=1; ADDR2=1; break;

        default: break;

    }

    P0 = graph[index+j];

    j++;

    if (j >= 8)

    {

        j = 0;

    }

}

void InterruptTimer0() interrupt 1

{

    static unsigned char tmr = 0;

    TH0 = 0xFC;     //溢出后進入中斷重新賦值

    TL0 = 0x67;

    refresh();      //函數調用

    tmr++;          //圖片刷新頻率控制

    if (tmr >= 250) //每隔250ms刷新一幀

    {

        tmr = 0;

        index++;

        if (index >= 32)

        {

            index = 0;

        }

    }

}

這個程序是對函數的簡單調用，但是有以下三個細節需要大家注意一下：

1、函數調用的時候，不需要加函數類型。在中斷函數內調用刷新函數的時候我們只寫了refresh(); 而沒有加void。

2、調用函數與被調用函數的位置關系，C語言規定：函數在被調用之前，必須先被定時或聲明。意思就是說：在一個文件中，一個函數應該先定義，然后才能被調用，也就是調用函數應位于被調用函數的下方。但是作為一種通常的編程規范，我們推薦main函數寫在最前面（因?yàn)樗�起到提綱挈領的作用），其后再定義各個子函數，而中斷函數則寫在文件的最后。這時候，我們就在文件開頭，所有函數定義之前，開辟一塊區域，叫做函數聲明區，用來把被調用的子函數聲明一下，如此，該函數就可以被隨意調用了。如上述例程所示。

3、函數聲明的時候必須加函數類型，函數的形式參數，最后加上一個分號表示結束。這點請尤其注意，因?yàn)楹瘮?shù)定義時最后是不能有分號的，初學者很容易因粗心大意搞錯，導致程序編譯不過。

4、函數自身的類型、聲明的類型以及調用的類型必須一致。我們這個例子里refresh函數的類型是void。

8.3 函數的形式參數和實際參數

上一個程序在進行函數調用的時候，我們不需要任何參數傳遞，所以函數定義和調用時refresh()括號里是空的，但是更多的時候我們調用函數，主調函數和被調用函數之間是要有參數傳遞關系的。在調用一個有參數的函數時，函數名后邊括號里中的參數叫做實際參數，簡稱實參。而被調用的函數在進行定義的時候，括號里的參數就叫做形式參數，簡稱形參，我們找個簡單程序例子做說明。

unsigned char add(unsigned char x, unsigned char y);

void main()

{

    unsigned char a = 1;

    unsigned char b = 2;

    unsigned char c = 0;

    c = add(a, b);          //調用時，a和b就是實參，把函數的返回值賦給c

                             //運算完后，c的值就是3

    while(1);

}

unsigned char add(unsigned char x, unsigned char y) //x和y就是形參

{

    unsigned char z = 0;

    z = x + y;

    return z;         //返回值z的類型就是函數add的類型

}

這個演示程序雖然很簡單，但是形參和實參以及函數返回值等全部內容都囊括在內了。主調函數main和被調函數add之間的數據通過形參和實參發生了傳遞關系，而函數運算完了也把值傳遞給了變量c，函數只要不是void類型的函數，都會有返回值，返回值類型就是函數的類型。關于形參和實參，還有以下幾點需要注意。

1、函數定義中指定的形參，在未發生函數調用時不占內存，只有函數調用時，函數add中的形參才被分配內存單元。在調用結束后，形參所占的內存單元也被釋放，這個前邊講過了，形參是局部變量。

2、實參可以是常量，也可以是簡單或者復雜的表達式，但是要求他們必須有確定的值，在調用發生時將實參的值傳遞給形參。

如上邊這個程序也可以寫成：  c = add(1, a+b);

3、形參必須要指定數據類型，和定義變量一樣。

4、實參和形參的數據類型應該相同或者賦值兼容。和變量賦值一樣，當形參和實參出現不同類型時，則按照不同類型數值的賦值規則進行轉換。

5、主調函數在調用函數之前，應對被調函數做原型聲明。

6、實參向形參的數據傳遞是單向傳遞，不能有形參再回傳給實參。也就是說，實參值傳遞給形參后，調用結束，形參單元被釋放，而實參單元仍保留并且維持原值。

8.4 獨立按鍵

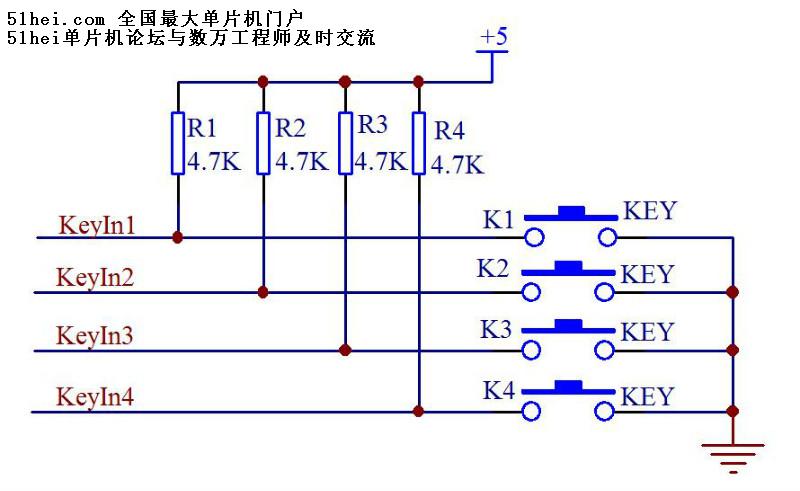

通常的按鍵分為獨立式按鍵和矩陣式按鍵兩種，獨立式按鍵比較簡單，并且與獨立的輸入線相連接，如圖8-6所示

圖8-6 獨立式按鍵電路圖

4條輸入線接到單片機的IO口上，當按鍵K1按下時，+5V通過電阻R1然后再通過按鍵K1最終進入GND形成一條通路，那么這條線路的全部電壓都加到了R1這個電阻上，KeyIn1這個引腳就是個低電平。當松開按鍵后，線路斷開，就不會有電流通過，那么KeyIn1和+5V就應該是等電位，是一個高電平。我們就可以通過KeyIn1這個IO口的高低電平來判斷是否有按鍵按下。

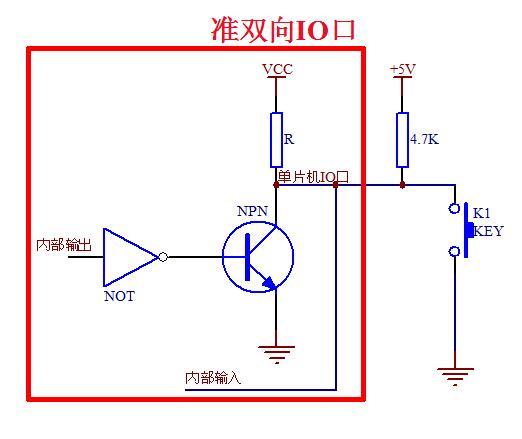

這個電路中按鍵的原理我們清楚了，但是實際上在我們的單片機IO口內部，也有一個上拉電阻的存在。我們的按鍵是接到了P2口上，P2口上電默認是準雙向IO口，我們來簡單了解一下這個準雙向IO口的電路，如圖8-7所示。

圖8-7 準雙向IO口結構圖

首先說明一點，就是我們現在絕大多數單片機的IO口都是使用MOS管而非三極管，但用在這里的MOS管其原理和三極管是一樣的，因此在這里我用三極管替代它來進行原理講解，把前面講過的三極管的知識搬過來，一切都是適用的，有助于理解。

圖8-7方框內的電路都是指單片機內部部分，方框外的就是我們外接的上拉電阻。這個地方大家要注意一下，就是當我們要讀取外部按鍵信號的時候，首先單片機必須得給個‘1’，也就是高電平，這樣我們才能正常的讀取外部的按鍵信號，我們來分析一下緣由。

當內部輸出是高電平，經過一個反向器變成低電平，NPN三極管不會導通，那么單片機IO口從內部來看，由于上拉電阻R的存在，所以是一個高電平。當外部沒有按鍵按下將電平拉低的話，VCC也是+5V，他們之間雖然有2個電阻，但是沒有壓差，就不會有電流，線上所有的位置都是高電平，這個時候我們就可以正常讀取到按鍵的狀態了。

當內部輸出是個低電平，經過一個反相器變成高電平，NPN三極管導通，那么單片機的內部IO口就是個低電平，這個時候，外部雖然也有上拉電阻的存在，但是兩個電阻是并聯關系，不管按鍵是否按下，單片機的IO口上輸入到單片機內部的狀態都是低電平，我們就無法正常讀取到按鍵的狀態了。

這個和水流其實很類似的。內部和外部，只要有一邊是低電位，那么電流就會順流而下，由于只有上拉電阻，下邊沒有電阻分壓，直接到GND上了，所以不管另外一邊是高還是低，那電位肯定就是低電位了。

這里得到一個結論，這種具有上拉的準雙向IO口，如果要正常讀取外部信號的狀態，必須首先得保證自己輸出的電平是‘1’，如果輸出‘0’，則無論外部信號是高是低，這個引腳讀進來的都是低。

8.5 矩陣按鍵

8.5.1 矩陣按鍵和獨立按鍵的關系

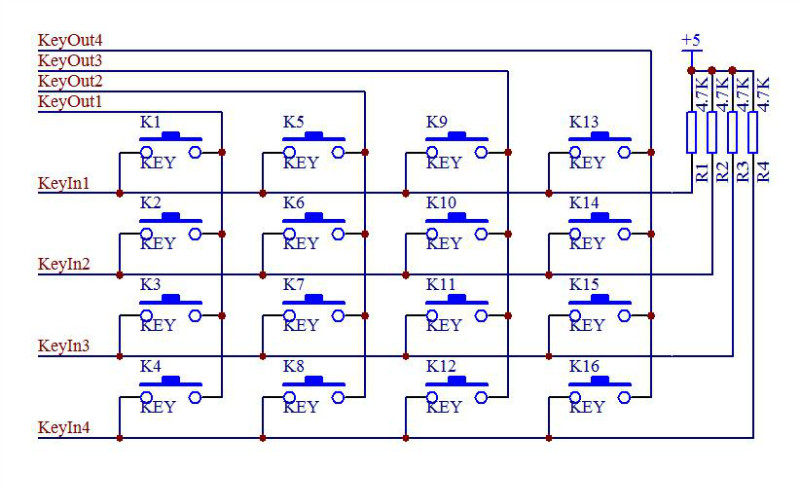

我們在使用按鍵的時候有這樣一種使用經驗，當需要多個按鍵的時候，如果做成獨立按鍵會大量占用IO口，因此我們引入了矩陣按鍵，如圖8-8所示，使用了8個IO口來實現16個按鍵。

圖8-8 矩陣按鍵

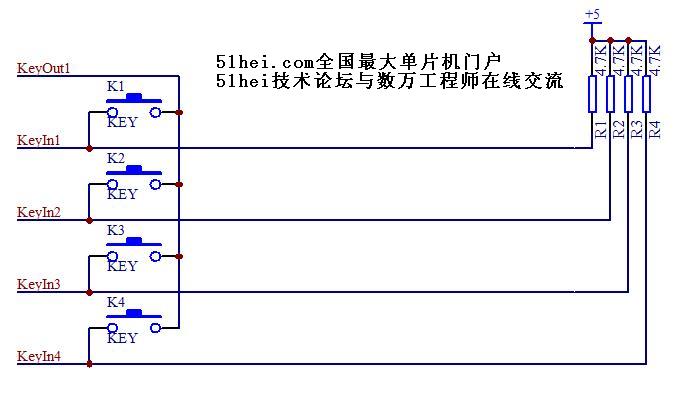

其實獨立按鍵理解了，矩陣按鍵也簡單，我們來分析一下。圖8-8中，一共有4組按鍵，我們只看其中一組，如圖8-9所示。大家認真看一下，當KeyOut1輸出一個低電平，KeyOut2、KeyOut3、KeyOut4這三個輸出高電平時，是否相當于4個獨立按鍵呢。

圖8-9 矩陣按鍵變獨立按鍵

我們先用一個簡單的程序來實現這4個獨立按鍵的使用。

#include <reg52.h>

sbit  ADDR0 = P1^0;

sbit  ADDR1 = P1^1;

sbit  ADDR2 = P1^2;

sbit  ADDR3 = P1^3;

sbit  ENLED = P1^4;

sbit  LED9 = P0^7;

sbit  LED8 = P0^6;

sbit  LED7 = P0^5;

sbit  LED6 = P0^4;

sbit  KEY1 = P2^4;

sbit  KEY2 = P2^5;

sbit  KEY3 = P2^6;

sbit  KEY4 = P2^7;

void main(void)

{

    //選擇獨立LED進行顯示

    P0 = 0xFF;   //初始化P0

    ADDR0 = 0;

    ADDR1 = 1;

    ADDR2 = 1;

    ADDR3 = 1;

    ENLED = 0;

    P2 = 0xF7;    //選中第一行按鍵以進行掃描

    while(1)

    {

        //將按鍵掃描引腳的值傳遞到LED上

        LED9 = KEY1;  //按下時為0，對應的LED點亮

        LED8 = KEY2;

        LED7 = KEY3;

        LED6 = KEY4;

    }

}

這個程序可以實現當按下K1、K2、K3或者K4任何一個按鍵或者多個按鍵的時候，我們對應賦值的小燈就會點亮，松開按鍵的時候，小燈就熄滅。這里提醒一句，原理圖K1到K4是豎著畫的，但是走線布局的時候是橫向排布的，注意一下。

從這里可以看出來，其實獨立按鍵本身就是矩陣按鍵中的一種情況而已，那這樣看來我們板子上就有4組每組4個獨立共16個獨立按鍵。

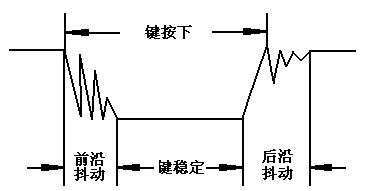

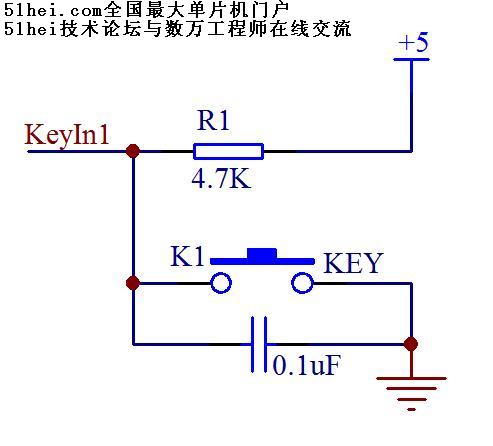

8.5.2 按鍵消抖

絕大多數情況下，我們按按鍵是不能一直按住的，所以我們通常是判斷按鍵從按下到彈起兩種狀態發生變化了，就認為是有按鍵按下。

程序上，我們可以把每次按鍵狀態都存儲起來，當下一次按鍵狀態讀進來的時候，與當前按鍵狀態做比較，如果發現這兩次按鍵狀態不一致，就說明按鍵發生動作了，當上一次的狀態是未按下、現在是按下，此時的按鍵動作就是“按下”；當上一次的狀態是按下、現在是未按下，此時的按鍵動作就是“彈起”。顯然，每次按鍵動作都會包含一次“按下”動作和一次“彈起”動作，我們可以任選一個動作來執行程序，或者兩個都用以執行不同的程序也是可以的。下面還是用程序來直觀的看一下。

#include <reg52.h>

sbit  KEY1 = P2^4;

sbit  KEY2 = P2^5;

sbit  KEY3 = P2^6;

sbit  KEY4 = P2^7;

sbit  ADDR0 = P1^0;

sbit  ADDR1 = P1^1;

sbit  ADDR2 = P1^2;

sbit  ADDR3 = P1^3;

sbit  ENLED = P1^4;

unsigned char code LedChar[] = {

    0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,

    0x80,0x90,0x88,0x83,0xC6,0xA1,0x86,0x8e

}; //數碼管真值表

void main(void)

{

    bit backup = 1;    //按鍵值備份，保存前一次的掃描值

    unsigned char counter = 0;  //計數器記錄按鍵按下的次數

    //選擇最右邊的數碼管進行顯示

    P0 = LedChar[counter];

    ADDR0 = 0;

    ADDR1 = 0;

    ADDR2 = 0;

    ADDR3 = 1;

    ENLED = 0;

    //選中第一行按鍵以進行掃描

    P2 = 0xF7;

    while(1)

    {

        if (KEY4 != backup)   //只取KEY4為例，當前值與前一次值不相等時，說明按鍵有動作

        {

            if (backup == 0)  //如果前一次的值為0，則說明當前狀態是由0變?yōu)?/font>1，即按鍵彈起
