第九章 步進電機和蜂鳴器

1.2 上下拉電阻

前邊似乎我們很多次提到了上拉電阻，下拉電阻，具體到底什么樣的電阻算是上下拉電阻，上下拉電阻都有何作用呢？

上拉電阻就是將不確定的信號通過一個電阻拉到高電平，同時此電阻也起到一個限流作用，下拉就是下拉到低電平。

比如我們的IO設置為開漏輸出高電平或者是高阻態時，默認的電位是不確定的，外部經一個電阻接到VCC，也就是上拉電阻，那么相應的引腳就是高電平；經一個電阻到GND，也就是下拉電阻，那么相應的引腳就是一個低電平。

上拉電阻應用很多，都可以起到什么作用呢？我們現在主要先了解最常用的以下4點。

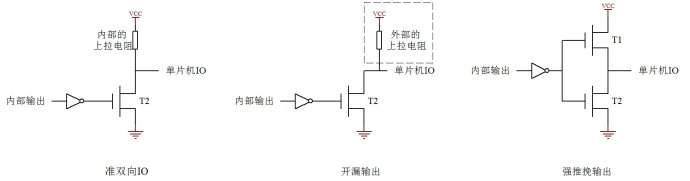

1、OC門要輸出高電平，必須外部加上拉電阻才能正常使用，其實OC門就相當于單片機IO的開漏輸出，其原理可參照?qǐng)D9-1中的開漏電路。

2、加大普通IO口的驅動能力。標準51單片機的內部IO口的上拉電阻，一般都是在幾十K歐，比如STC89C52RC內部是20K的上拉電阻，所以最大輸出電流是250uA，因此外部加個上拉電阻，可以形成和內部上拉電阻的并聯結構，增大高電平時電流的輸出能力。

3、在電平轉換電路中，比如我們前邊講的5V轉12V的電路中，上拉電阻其實起到的是限流電阻的作用，如圖9-2所示。

圖9-2 上拉電阻R2

4、比如單片機總線引腳，不使用的引腳懸空的時候，容易受到電磁干擾而處于一個紊亂狀態，加上一個對VCC的上拉電阻或者一個對GND的下拉電阻后，可以有效的抵抗電磁干擾。

我們?cè)谶M(jìn)行電路設計的時候，如何正確選擇合適的上下拉電阻的阻值呢？

1、從節約功耗的方面考慮應當足夠大，因?yàn)殡娮柙酱�，電流越小�?/span>

2、從確保足夠的引腳驅動電流考慮應當足夠小，電阻小了，電流才能大。

3、在開漏輸出時，過大的上拉電阻會導致信號上升沿變緩。我們來解釋一下：實際電平的變化都是需要時間的，雖然很小，但永遠都達不到零，而開漏輸出時上拉電阻的大小就直接影響了這個上升過程所需要的時間，如圖9-3所示。想一下，如果電阻很大，而信號頻率又很快的話，最終將導致信號還沒等上升到高電平就又變?yōu)榈土�，于是信�?hào)就無法正確傳送了。

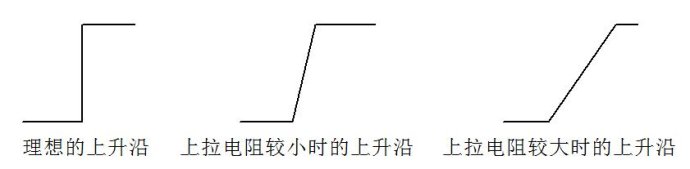

圖9-3 上拉電阻對波形的影響

綜合考慮，我們常用的上下拉電阻值大多選取在1k到10k之間，具體到底多大通常要根據實際需求來選，通常情況下在標準范圍內就可以了，不一定是一個固定的值。

1.3 28BYJ-48型步進電機詳解與實例

1.3.1 電機的分類

電機的分類方式有很多，從用途的角度可劃分電機分為驅動類電機和控制類電機。直流電機屬于驅動類電機，這種電機是將電能轉換成機械能，主要應用在電鉆、小車輪子、電風扇、洗衣機等等設備上。步進電機屬于控制類電機，它是將脈沖信號轉換成一個轉動角度的電機，在非超載的情況下，電機的轉速、停止的位置只取決于脈沖信號的頻率和脈沖數，主要應用在自動化儀表、機器人、自動生產流水線、空調扇葉轉動等設備。

步進電機分為反應式、永磁式和混合式三種。

反應式步進電機：結構簡單成本低，但是動態性能差、效率低、發熱大、可靠性難以保證，所以現在基本已經被淘汰。

永磁式步進電機：動態性能好、輸出力矩較大，但誤差相對來說大一些，因其價格低廣泛應用于消費性產品。

混合式步進電機：綜合了反應式和永磁式的優點，力矩大、動態性能好、步距角小，精度高，但是結構相對來說復雜，價格也相對高，主要應用于工業。

我們本章內容主要講解28BYJ-48這款步進電機，其中

28——步進電機的有效最大外徑是28毫米

B ——表示是步進電機

Y ——表示是永磁式

J ——表示是減速型

48——表示四相八拍

1.3.2 28BYJ-48型步進電機原理詳解

28BYJ-48是4相永磁式減速步進電機，其外觀如下圖所示：

圖9-4 步進電機外觀

我們先來解釋什么是“4相永磁式”的概念，28BYJ-48的內部結構示意圖9-2所示。先看里圈，它上面有6個齒，分別標注為0-5，這個叫做轉子，顧名思義，它是要轉動的，轉子的每個齒上都帶有永久的磁性，是一塊永磁體，這就是“永磁式”的概念；再看外圈，這個就是定子，它是保持不動的，實際上它是跟電機的外殼固定在一起的，它上面有8個齒，而每個齒上都纏上了一個線圈繞組，正對著的2個齒上的繞組又是串聯在一起的，也就是說正對著的2個繞組總是會同時導通或關斷的，如此就形成了4相，在圖中分別標注為A-B-C-D，這就是“4相”的概念。

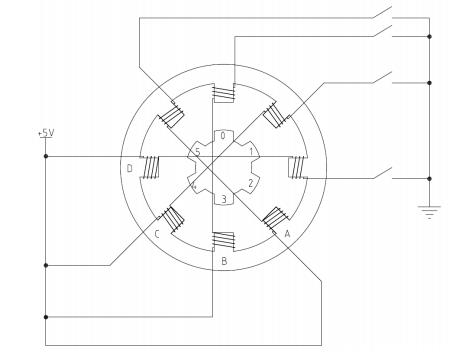

圖9-5 步進電機內部結構示意圖

現在我們分析一下它的工作原理：

假定電機的起始狀態就如上圖所示，起始時是B相繞組的開關閉合，B相繞組導通，那么導通電流就會在正上和正下兩個定子齒上產生磁性，這兩個定子齒上的磁性就會對轉子上的0和3號齒產生最強的吸引力，就會如圖所示的那樣，轉子的的0號齒在正上、3號齒在正下而處于平衡狀態；此時我們會發現，轉子的1號齒與右上的定子齒也就是C相的一個繞組呈現一個很小的夾角，2號齒與右邊的定子齒也就是D相繞組呈現一個稍微大一點的夾角，很明顯這個夾角是1號齒和C繞組夾角的2倍，同理，左側的情況也是一樣的。

接下來，我們把B相繞組斷開，而使C相繞組導通，那么很明顯，右上的定子齒將對轉子1號齒產生最大的吸引力，而左下的定子齒將對轉子4號齒，產生最大的吸引力，在這個吸引力的作用下，轉子1、4號齒將對齊到右上和左下的定子齒上而保持平衡，如此，轉子就轉過了起始狀態時1號齒和C相繞組那個夾角的角度。

再接下來，斷開C相繞組，導通D相繞組，過程與上述的情況完全相同，最終將使轉子2、5號齒與定子D相繞組對齊，轉子又轉過了上述同樣的角度。

那么很明顯，當A相繞組導通，即完成一個B-C-D-A的四節拍操作后，轉子的0、3號齒將由原來的對齊到上下2個定子齒，而變?yōu)榱藢?duì)齊到左上和右下的兩個定子齒上，即轉子轉過了一個定子齒的角度。依此類推，再來一個四節拍，轉子就將再轉過一個齒的角度，8個四節拍以后轉子將轉過完整的一圈，而其中單個節拍使轉子轉過的角度就很容計算出來了，即360度÷(8×4)=11.25度，這個值就叫做步進角度。而上述這種工作模式就是步進電機的單四拍模式——單相繞組通電四節拍。

我們?cè)賮碇v解一種具有更優性能的工作模式，那就是在單四拍的每兩個節拍之間再插入一個雙繞組導通的中間節拍，組成八拍模式。比如，在從B相導通到C項導通的過程中，假如一個B相和C相同時導通的節拍，這個時候，由于B、C兩個繞組的定子齒對它們附近的轉子齒同時產生相同的吸引力，這將導致這兩個轉子齒的中心線對比到B、C兩個繞組的中心線上，也就是新插入的這個節拍使轉子轉過了上述單四拍模式中步進角度的一半，即5.625度。這樣一來，就使轉動精度增加了一倍，而轉子轉動一圈則需要8×8=64拍了。另外，新增加的這個中間節拍，還會在原來單四拍的兩個節拍引力之間又加了一把引力，從而可以大大增加電機的整體扭力輸出，使電機更“有勁”了。

除了上述的單四拍和八拍的工作模式外，還有一個雙四拍的工作模式——雙繞組通電四節拍。其實就是把八拍模式中的兩個繞組同時通電的那四拍單獨拿出來，而舍棄掉單繞組通電的那四拍而已。其步進角度同單四拍是一樣的，但由于它是兩個繞組同時導通，所以扭矩會比單四拍模式大，在此就不做過多解釋了。

八拍模式是這類4相步進電機的最佳工作模式，能最大限度的發揮電機的各項性能，也是絕大多數實際工程中所選擇的模式，因此我們就重點來講解如何用單片機程序來控制電機按八拍模式工作。

1.3.3 如何讓電機轉動

再重新看一下上面的步進電機外觀圖和內部結構圖：步進電機一共有5根引線，其中紅色的是公共端，連接到5V電源，接下來的橙、黃、粉、藍就對應了A、B、C、D相；那么如果要導通A相繞組，就只需將橙色線接地即可，B相則黃色接地，依此類推；再根據上述單四拍和八拍工作過程的講解，可以得出下面的繞組控制順序表：

表9-1  八拍模式繞組控制順序表

我們板子上控制步進電機部分是和板子上的顯示控制的74HC138譯碼器部分復用的P1.0到P1.3，這個部分我們?cè)?ldquo;全板子測試視頻”里邊已經講過了，可以通過調整跳線帽實現步進電機的控制，如圖9-6所示。

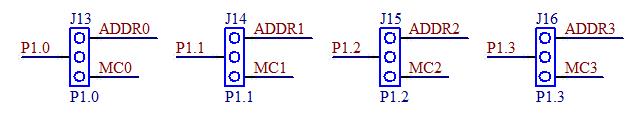

圖9-6 顯示譯碼器和步進電機接口跳線帽

    如果大家使用電機的話，需要把4個跳線帽都調到跳線組的左側，即左側針和中間針連通，就可以使用P1.0到P1.3控制步進電機了，要再使用顯示部分的話，就要再換回到右側了。那如果大家既想讓顯示部分正常工作，又想讓電機工作該怎么辦呢？跳線帽保持在右側，用杜邦線把步進電機的控制引腳（即左側的排針）連接到其它的暫不使用的單片機IO上即可。

再來看一下我們步進電機的原理圖，步進電機的控制電路如下：

圖9-7  步進電機控制電路

誠然，單片機的IO口可以直接輸出0V和5V的電壓，但是電流驅動能力，也就是帶載能力非常有限，所以我們?cè)诿肯嗟目刂凭�上都增加一個三極管來提高驅動能力。由圖中可以看出，若要使A相導通，則必須是Q2導通，此時A相也就是橙色線就相當于接地了，于是A相繞組導通，此時單片機P1口低4位應輸出0b1110，即0xE；如要A、B相同時導通，那么就是Q2、Q3導通，P1口低4位應輸出0b1100，即0xC，依此類推，我們可以得到下面的八拍節拍的IO控制代碼數組：

unsigned char code BeatCode[8] = { 0xE, 0xC, 0xD, 0x9, 0xB, 0x3, 0x7, 0x6 };

到這里，似乎所有的邏輯問題都解決了，循環將這個數組內的值送到P1口就行了。但是，只要再深入想一下就會發現還有個問題：多長時間送一次數據，也就是說一個節拍要持續多長時間合適呢？是隨意的嗎？當然不是了，這個時間是由步進電機的啟動頻率決定的。啟動頻率，就是步進電機在空載情況下能夠正常啟動的最高脈沖頻率，如果脈沖頻率高于該值，電機就不能正常啟動。下表是由廠家提供的步進電機參數表：

表9-2  28BYJ-48步進電機參數表

表中給出的參數是≥550，單位是P.P.S，即每秒脈沖數，這里的意思就是說：每個電機保證在你每秒給出550個步進脈沖的情況下，電機可以啟動。換算成單節拍持續時間就是1s÷550=1.8ms，那為了讓電機能夠啟動，我們控制節拍刷新時間大于1.8ms就可以了。有了這個參數，我們就可以動手寫出最簡單的電機轉動程序了，如下：

#include<reg52.h>

unsigned char code BeatCode[8] = {  //步進電機節拍對應到IO控制電平的代碼

    0xE, 0xC, 0xD, 0x9, 0xB, 0x3, 0x7, 0x6

};

void delay(unsigned int cnt);

void main()

{

    unsigned char buf;

    unsigned char step = 0;

     while(1)

    {

        buf  = P1 & 0xF0;       //用buf暫存P1口的高4位，而低4位清零

        buf |= BeatCode[step];  //buf低4位改為相應的節拍代碼值

        P1   = buf;             //修改后完畢后的值送回到P1口

        step++;        //步進節拍遞增

        step &= 0x07;  //用“與”方式實現到8歸零

        delay(200);    //延時2ms，即2ms執行一拍

    }

}

void delay(unsigned int cnt)

{

    while (cnt--);

}

趕快編譯下載到板子上試試吧！看看電機轉了沒有？記得換跳線哦！

1.3.4 轉動精度與深入分析

轉是轉了，但是不是感覺有點不太對勁呢？太慢了？別急，咱們繼續。根據本章開頭講解的原理，八拍模式時，步進電機轉過一圈是需要64個節拍，而我們程序中是每個節拍持續2ms，那么轉一圈就應該是128ms，即1秒鐘轉7圈多，可怎么看上去它好像是7秒多才轉了一圈呢？

那么，是時候來了解“永磁式減速步進電機”中這個“減速的概念了”。下圖是這個28BYJ-48步進電機的拆解圖，從圖中可以看到，位于最中心的那個白色小齒輪才是步進電機的轉子輸出，64個節拍只是讓這個小齒輪轉了一圈，然后它帶動那個淺藍色的大齒輪，這就是一級減速。大家看一下右上方的白色齒輪的結構，除電機轉子和最終輸出軸外的3個傳動齒輪都是這樣的結構，一層多齒和一層少齒構成，而每一個齒輪都用自己的少齒層去驅動下一個齒輪的多齒層，這樣每2個齒輪都構成一級減速，一共就有了4級減速，那么總的減速比是多少呢？即轉子要轉多少圈最終輸出軸才轉一圈呢？

圖9-8 步進電機內部齒輪示意圖

回頭看一下電機參數表中的減速比這個參數吧——1:64，轉子轉64圈，最終輸出軸才會轉一圈，也就是需要64×64=4096個節拍輸出軸才轉過一圈，2ms×4096=8192ms，8秒多才轉一圈呢，是不是更剛才的實驗結果正好吻合了？4096個節拍轉動一圈，那么一個節拍轉動的角度——步進角度就是360/4096，看一下表中的步進角度參數5.625/64，算一下就知道這兩個值是相等的，一切都已吻合了。

OK，關于基本的控制原理本該到這里就全部結束了，但是，我們希望大家都能培養一種“實踐是檢驗真理的唯一標準”的思維方式！回想一下，步進電機最大的特點是什么？精確控制轉動量！那么我們是不是應該檢驗一下它到底是不是能精確呢？精確到什么程度呢？怎么來檢驗?zāi)�？讓它轉過90度，然后量一下準不準？也行，但是如果它只差了1度甚至不到1度，你能準確測量出來嗎？在沒有精密儀器的情況很難。我們還是讓它多轉幾個整圈，看看它最后停下的位置還是不是原來的位置。對應的，我們把程序修改一下，以方便控制電機轉過任意的圈數。

#include<reg52.h>

void delay(unsigned int cnt);

void TrunMotor(unsigned long angle);

void main()

{

    TrunMotor(360*25); //360度*25，即25圈

    while(1);

}

void TrunMotor(unsigned long angle)

{

    unsigned char buf;

    unsigned char step = 0;

    unsigned long beats = 0;

    unsigned char code BeatCode[8] = {  //步進電機節拍對應到IO控制電平的代碼

        0xE, 0xC, 0xD, 0x9, 0xB, 0x3, 0x7, 0x6

    };

    beats = (angle * 4096) / 360; //計算需要的節拍數，4096拍對應一圈

    while (beats--)

    {

        buf  = P1 & 0xF0;       //用buf暫存P1口的高4位，而低4位清零

        buf |= BeatCode[step];  //buf低4位改為相應的節拍代碼值

        P1   = buf;             //修改后完畢后的值送回到P1口

        step++;        //步進節拍遞增

        step &= 0x07;  //用“與”方式實現到8歸零

        delay(200);    //延時2ms，即2ms執行一拍

    }

    P1 |= 0x0F; //關閉電機所有的相

}

void delay(unsigned int cnt)

{

    while (cnt--);

}

上述程序中，我們先編寫了一個控制電機轉過指定角度的函數，這個角度值由函數的形式參數給出，然后在主函數中就可以方便的通過更改調用時的實際參數來控制電機轉過任意的角度了。我們用了360*25，也就是25圈，當然你也可以隨意改為其它的值，看看是什么結果。我們的程序會執行25*8=200秒的時間，先記下輸出軸的初始位置，然后上電并耐心等它執行完畢，看一下，是不是……有誤差？怎么回事，哪兒出問題了，不是說能精確控制轉動量嗎？

這個問題其實是出在了減速比上，再來看一下，廠家給出的減速比是1:64，不管是哪個廠家生產的電機，只要型號是28BYJ-48，其標稱的減速比就都是1:64。但實際上呢？經過我們的拆解計算發現：真實準確的減速比并不是這個值1:64，而是1:63.684！得出這個數據的方法也很簡單，實際數一下每個齒輪的齒數，然后將各級減速比相乘，就可以得出結果了，實測的減速比為(32/9)*(22/11)*(26/9)*(31/10)≈63.684，從而得出實際誤差為0.0049，即約為百分之0.5，轉100圈就會差出半圈，那么我們剛才轉了25圈，是不是就差了八分之一圈了，也就是45度，看一下剛才的誤差是45度吧。那么按照1:63.684的實際減速比，可以得出轉過一圈所需要節拍數是64*63.684≈4076。那么就把上面程序中電機驅動函數里的4096改成4076再試一下吧。是不是看不出絲毫的誤差了？但實際上誤差還是存在的，因?yàn)樯厦娴挠?jì)算結果都是約等得出的，實際誤差大約是0.000056，即萬分之0.56，轉一萬圈才會差出半圈，已經可以忽略不計了。

那么廠家的參數為什么會有誤差呢？難道廠家不知道嗎？要解釋這個問題，我們得回到實際應用中，步進電機最通常的目的是控制目標轉過一定的角度，通常都是在360度以內的，而這個28BYJ-48最初的設計目的是用來控制空調的扇葉的，扇葉的活動范圍是不會超過180度的，所以在這種應用場合下，廠商給出一個近似的整數減速比1:64已經足夠精確了，這也是合情合理的。然而，正如我們的程序那樣，我們不一定是要用它來驅動空調扇葉，我們可以讓它轉動很多圈來干別的，這個時候就需要更為精確的數據了，這也是我們希望讀者都能了解并掌握的，就是說我們要能自己“設計”系統并解決其中發現的問題，而不要被所謂的“現成的方案”限制住思路。

1.3.5 編寫實用程序的基礎

解決了精度問題，讓我們?cè)俅位氐轿覀兊碾姍C(jī)控制程序上吧。上面給出的兩個例程都不是實用的程序，為什么？因?yàn)槌绦蛑写嬖诖蠖蔚难訒r(shí)，而在延時的時候是什么其它的事都干不了的，想想第二個程序，整整200秒什么別的事都干不了，這在實際的控制系統中是絕對不允許的。那么怎么改造一下呢？當然還是用定時中斷來完成了，既然每個節拍持續時間是2ms，那我們直接用定時器定時2ms來刷新節拍就行了。關于定時器的一些寄存器的使用和設置教程可到 http://www.torrancerestoration.com 去看第17課里面有詳解，改造后的程序如下：

#include<reg52.h>

unsigned long beats = 0;

void TrunMotor(unsigned long angle);

void main()

{

    //配置T0工作在模式1，定時2ms

    TMOD = 0x01;

    TH0 = 0xF8;

     TL0 = 0xCD;

    TR0 = 1;

    ET0 = 1;

     EA = 1;

    TrunMotor(360*2+180); //控制電機轉動2圈半

    while(1);

}

void TrunMotor(unsigned long angle)

{

    //在計算前關閉中斷，完成后再打開，以避免中斷打斷計算過程而造成錯誤

    EA = 0;

    beats = (angle * 4076) / 360; //實測為4076拍轉動一圈

    EA = 1;

}

void InterruptTimer0() interrupt 1

{

    unsigned char buf;

    static unsigned char step = 0;      //使用靜態變量以保存住前一次的值

    unsigned char code BeatCode[8] = {  //步進電機節拍對應到IO控制電平的代碼

        0xE, 0xC, 0xD, 0x9, 0xB, 0x3, 0x7, 0x6

    };

    TH0 = 0xF8;  //溢出后進入中斷重新賦值

    TL0 = 0xCD;

    if (beats != 0)

    {

        buf  = P1 & 0xF0;       //用buf暫存P1口的高4位，而低4位清零

        buf |= BeatCode[step];  //buf低4位改為相應的節拍代碼值

        P1   = buf;             //修改后完畢后的值送回到P1口

        step++;        //步進節拍遞增

        step &= 0x07;  //用“與”方式實現到8歸零

        beats--;

    }

    else

    {

        P1 |= 0x0F; //關閉電機所有的相

    }

}

程序還是比較簡單的，電機轉動的啟動函數TrunMotor只負責計算一個需要的總節拍數beats，然后在中斷函數內檢測這個變量，不為0時就執行節拍刷新操作，同時將其減1，直到減到0位置。

這里，我們要特別說明一下的是TrunMotor函數中對EA的兩次操作。我們可以看到對beats的賦值計算語句是夾在EA=0;EA=1;這兩行語句中間的，也就是說這行賦值計算語句在執行前先關閉了中斷；而等它執行完后，才又重新打開了中斷；在它執行過程中CPU是不會響應中斷的，即中斷函數InterruptTimer0不會被執行；即使這時候定時器溢出了，中斷發生了，也只能等待在EA重新置1后，才能得到響應，中斷函數InterruptTimer0才會被執行。

那么為什么要這么做呢？我們來想一下：一開始就提到了，我們所使用的STC89C52單片機是8位單片機，這個8位的概念就是說單片機操作數據時都是按8位即1個字節進行的，那么要操作多個字節（不論是讀還是寫）就必須分多次進行了；而我們程序中定義的beats這個變量是unsigned long型，它要占用4個字節，那么對它的賦值最少也要分4次才能完成了；我們想象一下，假如在完成了其中第一個字節的賦值后，恰好中斷發生了，InterruptTimer0函數得到執行，而這個函數內可能會對beats進行減1的操作，減法就有可能發生借位，借位就會改變其它的字節，但因?yàn)榇藭r(shí)其它的字節還沒有被賦入新值，于是錯誤就會發生了，減1所得到的結果就不是預期的值了！所以要避免這種錯誤的發生就得先暫時關閉中斷，等賦值完成后再打開中斷；而如果我們使用的是char或bit型變量的話，因?yàn)樗鼈兌际窃?/font>CPU的一次操作中就完成的，所以即使不關中斷，也不會發生錯誤。問題分析清楚了，如何取舍還得根據實際情況來，遇上這類問題的時候多多考慮考慮吧。
