VGA信號線(QZ原創)

[復制鏈接]
跳轉到指定樓層
樓主
ID:81203 發表于 2015-5-27 01:20 | 只看該作者 回帖獎勵 |倒序瀏覽 |閱讀模式

未經許可,謝絕轉載。

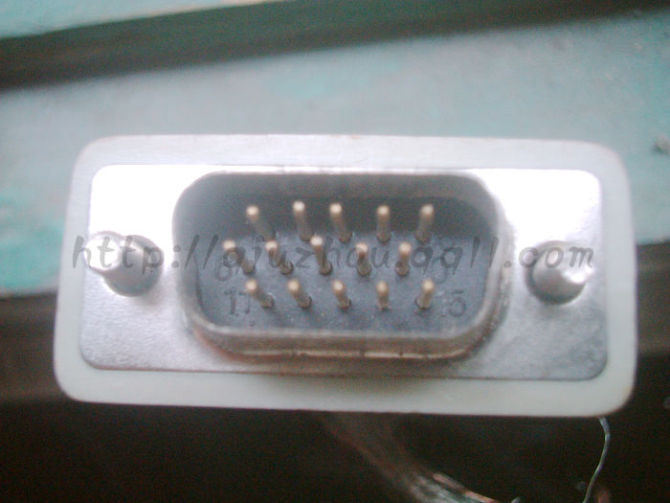

1,2，3,4,5
6,7,8,9,10
11,12,13,14,15

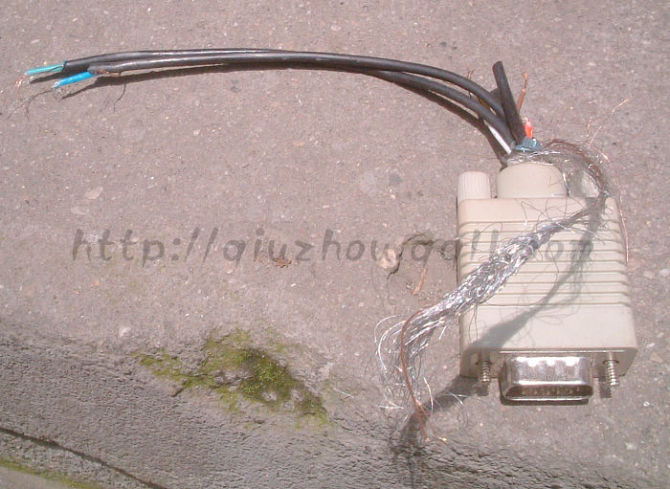

白頭：
1紅（粗），2綠（粗），3藍（粗），4空，5藍OR棕
6、7、8接地，9空，10紅OR黑，
11、12空，13黃，14白，15空。
