Protel99se教程六:創建原理圖元件庫

[復制鏈接]
跳轉到指定樓層
樓主
ID:82008 發表于 2015-6-4 17:21 | 只看該作者 回帖獎勵 |倒序?yàn)g覽 |閱讀模式
在我們平時使用protel99se進行電路以及PCB設計的時候,系統自帶的元件庫和PCB封裝庫,只有一小部分,大部份元件的元件庫以及封裝庫,我們都需要自己制作,使用protel99se,我們可以很容易的制作自己需要的元件庫,以供使用,在本節protel99se教程中,我們就是給大家演示,如何制作自己的SCH元件庫

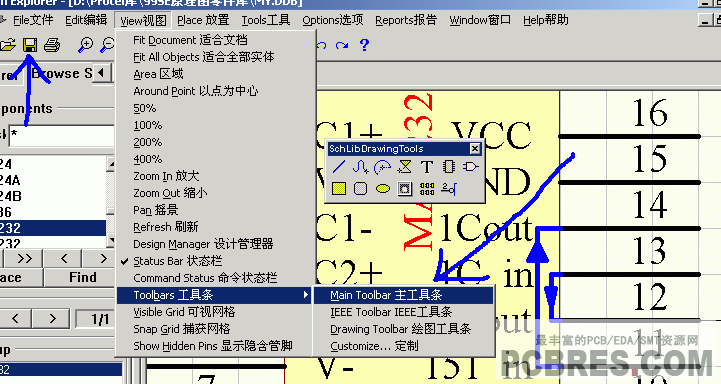

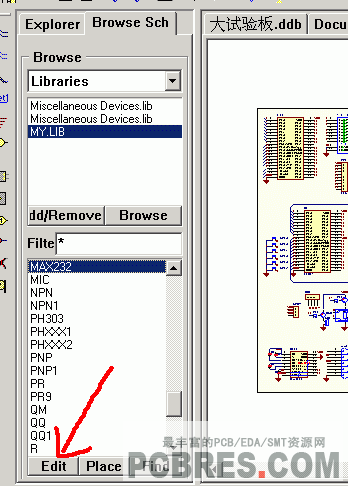

第一步:進入protel99se的原理圖編輯器

第二步:新建一個元件

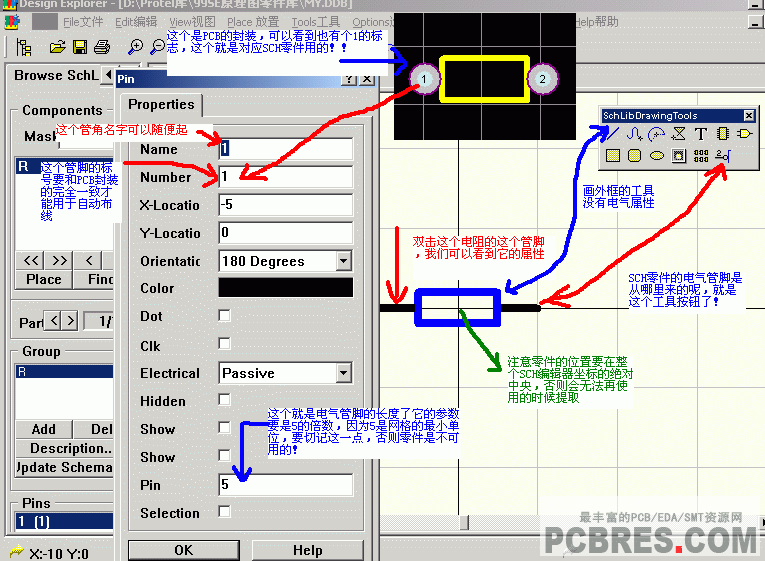

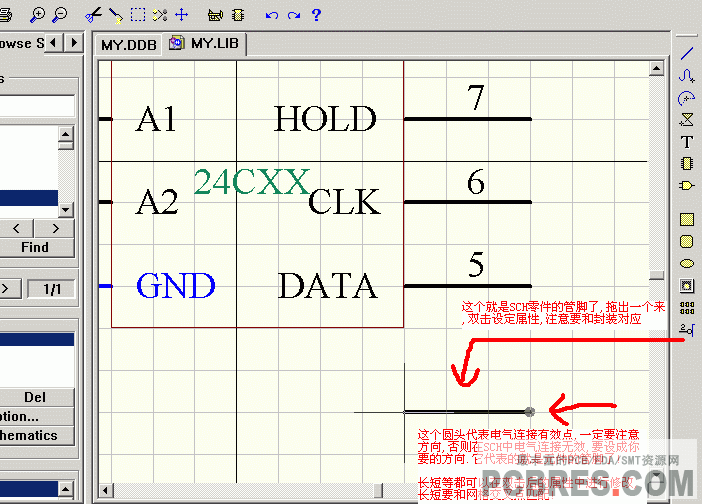

第三步:繪制SCH元件以及放入元件的管腳

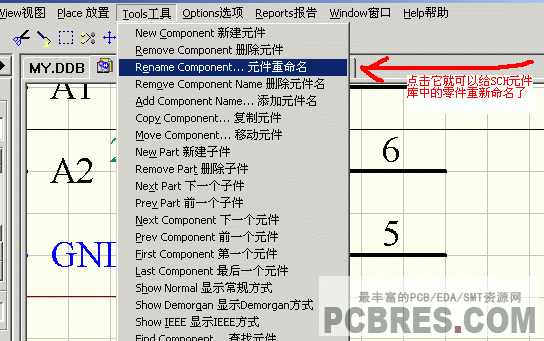

第四步:給新建的元件改名
第五步:繪制制元件的外形以及放入說明文字
繪制好元件庫,我們可以保存好,那么,我們繪制的元件,將會保存進入我們的元件庫當中了,我們?cè)诋婼CH原理圖的時候,就可以調用這些元件了.
在下一課當中,我們將給大家講解,如何制作PCB封裝庫.
