單片機16x64點陣程序+原理圖滾屏帶Proteus仿真

  [復制鏈接]
ID:102668 發表于 2016-1-13 23:56 | 顯示全部樓層 |閱讀模式
51單片機做的16x64點陣程序+原理圖滾屏帶Proteus仿真

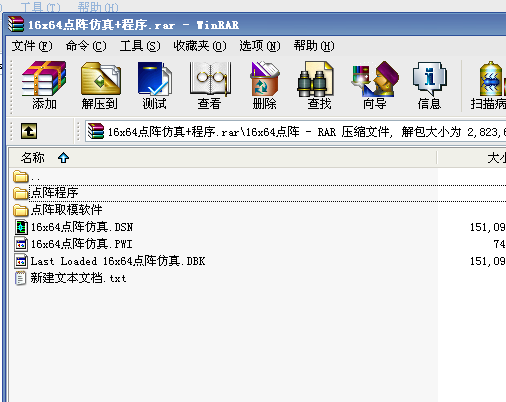

全部資料仿真+程序+取模軟件下載： 16x64點陣仿真 程序.rar (772.02 KB, 下載次數: 423)

以下是源碼預覽：
  1. #include<reg52.h>
  2. sbit SH_CP=P2^0;
  3. sbit DS=P2^1;
  4. sbit ST_CP=P2^2;
  5. unsigned char code display[]={
  6. 0x00,0x00,0xC0,0x03,0x30,0x0C,0x08,0x10,0x08,0x10,0x04,0x20,0x84,0x21,0x84,0x21,
  7. 0x04,0x20,0x08,0x10,0x08,0x10,0x30,0x0C,0xC0,0x03,0x00,0x00,0x00,0x00,0x00,0x00,/*⊙",0*/

  9. 0x00,0x00,0x00,0x00,0x00,0x00,0xFC,0x03,0x02,0x04,0x01,0x08,0x01,0x08,0x01,0x08,
  10. 0x01,0x08,0x01,0x08,0x02,0x04,0xFC,0x03,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*０",1*/

  12. 0x00,0x00,0xC0,0x03,0x30,0x0C,0x08,0x10,0x08,0x10,0x04,0x20,0x84,0x21,0x84,0x21,
  13. 0x04,0x20,0x08,0x10,0x08,0x10,0x30,0x0C,0xC0,0x03,0x00,0x00,0x00,0x00,0x00,0x00,/*⊙",2*/

  15. 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/* ",3*/

  17. 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/* ",4*/

  19. 0x00,0x00,0xE0,0x0F,0x10,0x11,0x88,0x20,0x88,0x20,0x18,0x11,0x00,0x0E,0x00,0x00,/*6",5*/

  21. 0x00,0x00,0x00,0x07,0xC0,0x04,0x20,0x24,0x10,0x24,0xF8,0x3F,0x00,0x24,0x00,0x00,/*4",6*/

  23. 0x40,0x02,0x40,0x02,0x80,0x01,0xF0,0x0F,0x80,0x01,0x40,0x02,0x40,0x02,0x00,0x00,/**",7*/

  25. 0x00,0x00,0x10,0x20,0x10,0x20,0xF8,0x3F,0x00,0x20,0x00,0x20,0x00,0x00,0x00,0x00,/*1",8*/

  27. 0x00,0x00,0xE0,0x0F,0x10,0x11,0x88,0x20,0x88,0x20,0x18,0x11,0x00,0x0E,0x00,0x00,/*6",9*/

  29. 0x00,0x80,0x00,0x40,0xC0,0x37,0x40,0x04,0x40,0x04,0x40,0x14,0x7F,0x64,0x48,0x04,
  30. 0x48,0x14,0x48,0x64,0x48,0x04,0xC8,0x07,0x08,0x10,0x08,0xE0,0x00,0x00,0x00,0x00,/*點",10*/

  32. 0x00,0x00,0xFE,0xFF,0x02,0x08,0x22,0x10,0xDA,0x08,0x06,0x07,0x08,0x08,0xC8,0x08,
  33. 0xB8,0x08,0x8F,0x08,0xE8,0xFF,0x88,0x08,0x88,0x08,0x88,0x08,0x08,0x08,0x00,0x00,/*陣",11*/

  35. 0x40,0x00,0x40,0x00,0x42,0x00,0xCC,0x3F,0x00,0x90,0x40,0x88,0xA0,0x40,0x9E,0x43,
  36. 0x82,0x2C,0x82,0x10,0x82,0x28,0x9E,0x46,0xA0,0x41,0x20,0x80,0x20,0x80,0x00,0x00,/*設",12*/

  38. 0x40,0x00,0x40,0x00,0x42,0x00,0xCC,0x7F,0x00,0x20,0x40,0x10,0x40,0x00,0x40,0x00,
  39. 0x40,0x00,0xFF,0xFF,0x40,0x00,0x40,0x00,0x40,0x00,0x40,0x00,0x40,0x00,0x00,0x00,/*計",13*/

  41. 0x00,0x00,0x00,0x00,0x00,0x58,0x00,0x38,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
  42. 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*，",14*/

  44. 0x00,0x10,0x00,0x10,0xF8,0x13,0x49,0x12,0x4A,0x12,0x4C,0x12,0x48,0x12,0xF8,0xFF,
  45. 0x48,0x12,0x4C,0x12,0x4A,0x12,0x49,0x12,0xF8,0x13,0x00,0x10,0x00,0x10,0x00,0x00,/*單",15*/

  47. 0x00,0x00,0x00,0x80,0x00,0x60,0xFE,0x1F,0x20,0x02,0x20,0x02,0x20,0x02,0x20,0x02,
  48. 0x20,0x02,0x3F,0x02,0x20,0xFE,0x20,0x00,0x20,0x00,0x20,0x00,0x00,0x00,0x00,0x00,/*片",16*/

  50. 0x10,0x04,0x10,0x03,0xD0,0x00,0xFF,0xFF,0x90,0x00,0x10,0x83,0x00,0x60,0xFE,0x1F,
  51. 0x02,0x00,0x02,0x00,0x02,0x00,0xFE,0x3F,0x00,0x40,0x00,0x40,0x00,0x78,0x00,0x00,/*機",17*/

  53. 0x00,0x01,0x80,0x00,0x60,0x00,0xF8,0xFF,0x07,0x80,0x08,0x40,0x08,0x30,0xF8,0x0F,
  54. 0x89,0x00,0x8E,0x40,0x88,0x80,0x88,0x40,0x88,0x3F,0x08,0x00,0x08,0x00,0x00,0x00,/*仿",18*/

  56. 0x00,0x10,0x04,0x10,0x04,0x90,0xF4,0x5F,0x54,0x35,0x54,0x15,0x54,0x15,0x5F,0x15,
  57. 0x54,0x15,0x54,0x15,0x54,0x35,0xF4,0x5F,0x04,0x90,0x04,0x10,0x00,0x10,0x00,0x00,/*真",19*/

  59. 0x00,0x00,0x00,0x00,0x00,0x58,0x00,0x38,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
  60. 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*，",20*/

  62. 0x40,0x00,0xC0,0x00,0x40,0x41,0x40,0x39,0x40,0x26,0x60,0x10,0x1C,0x10,0x03,0x08,
  63. 0x1C,0x08,0x60,0x10,0x40,0x26,0x40,0x39,0x40,0x41,0xC0,0x00,0x40,0x00,0x00,0x00,/*☆",21*/

  65. 0x40,0x02,0x40,0x02,0x80,0x01,0xF0,0x0F,0x80,0x01,0x40,0x02,0x40,0x02,0x00,0x00,/**",22*/

  67. 0x40,0x02,0x40,0x02,0x80,0x01,0xF0,0x0F,0x80,0x01,0x40,0x02,0x40,0x02,0x00,0x00,/**",23*/

  69. 0x40,0x02,0x40,0x02,0x80,0x01,0xF0,0x0F,0x80,0x01,0x40,0x02,0x40,0x02,0x00,0x00,/**",24*/

  71. 0x00,0x84,0x00,0x84,0x80,0x44,0x9E,0x44,0x92,0x24,0x92,0x14,0x92,0x0C,0x92,0x07,
  72. 0x92,0x0C,0x92,0x14,0x92,0x24,0x9E,0x44,0x80,0x44,0x00,0x84,0x00,0x84,0x00,0x00,/*吳",25*/

  74. 0x00,0x08,0x00,0x04,0x00,0x03,0xE0,0x00,0x00,0x00,0x00,0x40,0x00,0x80,0xFF,0x7F,
  75. 0x00,0x00,0x00,0x00,0x00,0x00,0x20,0x00,0x40,0x00,0x80,0x01,0x00,0x0E,0x00,0x00,/*小",26*/

  77. 0x02,0x10,0xFE,0x1F,0x92,0x08,0x92,0x08,0xFE,0xFF,0x02,0x04,0x00,0x40,0xF8,0x38,
  78. 0x89,0x00,0x8E,0x3C,0x88,0x41,0x8C,0x46,0x8B,0x60,0xF8,0x04,0x00,0x38,0x00,0x00,/*聰",27*/

  80. 0x40,0x00,0x50,0x00,0x4E,0x3E,0x48,0x02,0x48,0x02,0xFF,0xFF,0x48,0x12,0x48,0x22,
  81. 0x48,0x1E,0x40,0x00,0xF8,0x0F,0x00,0x40,0x00,0x80,0xFF,0x7F,0x00,0x00,0x00,0x00,/*制",28*/

  83. 0x00,0x01,0x80,0x00,0x60,0x00,0xF8,0xFF,0x07,0x00,0x40,0x00,0x30,0x00,0x0F,0x00,
  84. 0xF8,0xFF,0x88,0x08,0x88,0x08,0x88,0x08,0x88,0x08,0x08,0x08,0x08,0x00,0x00,0x00,/*作",29*/

  86. 0x40,0x02,0x40,0x02,0x80,0x01,0xF0,0x0F,0x80,0x01,0x40,0x02,0x40,0x02,0x00,0x00,/**",30*/

  88. 0x40,0x02,0x40,0x02,0x80,0x01,0xF0,0x0F,0x80,0x01,0x40,0x02,0x40,0x02,0x00,0x00,/**",31*/

  90. 0x40,0x02,0x40,0x02,0x80,0x01,0xF0,0x0F,0x80,0x01,0x40,0x02,0x40,0x02,0x00,0x00,/**",32*/

  92. 0x40,0x00,0xC0,0x00,0x40,0x41,0x40,0x39,0x40,0x26,0x60,0x10,0x1C,0x10,0x03,0x08,
  93. 0x1C,0x08,0x60,0x10,0x40,0x26,0x40,0x39,0x40,0x41,0xC0,0x00,0x40,0x00,0x00,0x00,/*☆",33*/

  95. 0x00,0x00,0x00,0x00,0x00,0x00,0xE0,0x07,0x18,0x18,0x04,0x20,0x02,0x40,0x00,0x00,/*(",34*/

  97. 0x40,0x02,0x40,0x02,0x80,0x01,0xF0,0x0F,0x80,0x01,0x40,0x02,0x40,0x02,0x00,0x00,/**",35*/

  99. 0x00,0x00,0x00,0x00,0x04,0x00,0x02,0x00,0x02,0x00,0x02,0x00,0x04,0x00,0x00,0x00,/*^",36*/

  101. 0x00,0x00,0x70,0x00,0x48,0x00,0x08,0x30,0x08,0x36,0x08,0x01,0xF0,0x00,0x00,0x00,/*?",37*/

  103. 0x00,0x00,0x00,0x00,0x04,0x00,0x02,0x00,0x02,0x00,0x02,0x00,0x04,0x00,0x00,0x00,/*^",38*/

  105. 0x40,0x02,0x40,0x02,0x80,0x01,0xF0,0x0F,0x80,0x01,0x40,0x02,0x40,0x02,0x00,0x00,/**",39*/

  107. 0x00,0x00,0x02,0x40,0x04,0x20,0x18,0x18,0xE0,0x07,0x00,0x00,0x00,0x00,0x00,0x00,/*)",40*/

  109. 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/* ",41*/

  111. 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/* ",42*/

  113. 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/* ",43*/

  115. 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/* ",44*/

  117. 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/* ",45*/

  119. 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/* ",46*/

  121. 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/* ",47*/

  123. };
  124. void  hc595_senddat(unsigned char dat)
  125. {
  126.         unsigned char i;
  127.         for(i=0;i<8;i++)
  128.         {
  129.                 DS=dat&0x80;
  130.                 SH_CP=1;
  131.                 SH_CP=0;
  132.                 dat<<=1;
  133.         }
  134. }
  135. main()
  136. {
  137.         unsigned char i,n;
  138.         unsigned int k,m;
  139.         char j;
  140.         m=sizeof(display);
  141.         SH_CP=0;
  142.         ST_CP=0;
  143.         while(1)
  144.         {
  145.                 for(k=0;k<m;k=k+2)
  146.                 for(n=0;n<2;n++)
  147.                 for(i=0;i<16;i++)
  148.                 {
  149.                         for(j=3;j>=0;j--)
  150.                         {
  151.                                 hc595_senddat(display[(32*j+2*i+1+k)%m]);
  152.                                 hc595_senddat(display[(32*j+2*i+k)%m]);
  153.                         }
  154.                         P3=i;
  155.                         ST_CP=1;
  156.                         ST_CP=0;
  157.                 }
  158.         }
  159. }
復制代碼
