外部中斷，沒什么好解釋的，兩種觸發方式，上升沿和下降沿，EXTI00~4有專門的中斷向量，而EXTI5~9和EXTU10~15分別共用一個中斷向量，因此，進入中斷服務程序時首先要判斷石油EXTIx引起的中斷。

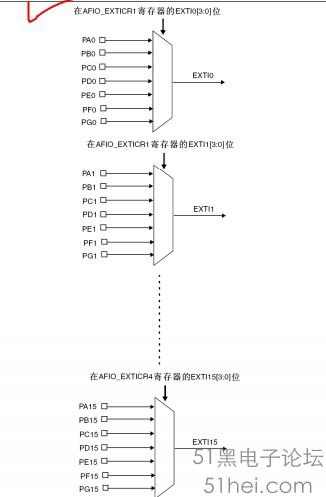

由上圖可見，EXTIx對應PXx。
按以下步驟配置外部中斷：
1.配置外部管腳的參數，應為輸入
2.配置管腳時鐘
3.配置中斷線的相關參數
4.配置NVIC
5.外部中斷服務程序
以下是我寫的按鍵中斷程序，下降沿觸發：
void GPIO_PA_Init()
{//PA13管腳配置
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Pin=GPIO_Pin_8;
GPIO_InitStructure.GPIO_Speed=GPIO_Speed_10MHz;
GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;//推挽輸出
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_AFIO,ENABLE);//使能端口時鐘A
GPIO_Init(GPIOA,&GPIO_InitStructure);
GPIO_InitStructure.GPIO_Pin=GPIO_Pin_13;
GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IPU;//上拉輸入，按鍵接地，構成下降沿觸發
GPIO_Init(GPIOA,&GPIO_InitStructure);
GPIO_EXTILineConfig(GPIO_PortSourceGPIOA,GPIO_PinSource13);
}
void EXIT_Line13_Init()
{//EXIT13配置
EXTI_InitTypeDef EXTI_InitStructure;
EXTI_InitStructure.EXTI_Line =EXTI_Line13;//外部中斷線
EXTI_InitStructure.EXTI_Mode =EXTI_Mode_Interrupt;//中斷模式
EXTI_InitStructure.EXTI_Trigger =EXTI_Trigger_Falling;//下降沿觸發
EXTI_InitStructure.EXTI_LineCmd =ENABLE;//打開中斷
EXTI_Init(&EXTI_InitStructure);
}
void NVIC_Configuration()
{
NVIC_InitTypeDef NVIC_InitStructure;
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_0); // 搶占式優先級別
NVIC_InitStructure.NVIC_IRQChannel =EXTI15_10_IRQChannel;//指定中斷源
NVIC_InitStructure.NVIC_IRQChannelSubPriority =0;// 指定響應優先級別1
NVIC_InitStructure.NVIC_IRQChannelCmd =ENABLE;
NVIC_Init(&NVIC_InitStructure);
}
int main(void)
{
Stm32_Clock_Init(9); //系統時鐘設置
delay_init(72); //延時初始化
GPIO_DeInit(GPIOA);
GPIO_PA_Init();
EXIT_Line13_Init();
NVIC_Configuration();
GPIO_ResetBits(GPIOA, GPIO_Pin_8);
while(1);
}
void EXTI15_10_IRQHandler()
{
if(EXTI_GetITStatus(EXTI_Line13) != RESET)
{
delay_ms(10);
if(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_13)==0)
{
while(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_13)==0);
if(GPIO_ReadOutputDataBit(GPIOA,GPIO_Pin_8))GPIO_ResetBits(GPIOA, GPIO_Pin_8);
elseGPIO_SetBits(GPIOA, GPIO_Pin_8);
}
EXTI_ClearFlag(EXTI_Line13);
EXTI_ClearITPendingBit(EXTI_Line13);
}
}
|
|
