本帖最后由 51hei人人 于 2016-3-12 22:14 編輯
一、Rs232串口協議 串口通信指串口按位發送和接受字節。雖然比并行通信要慢,但是其物理線路簡單并且通信距離 長,可達到1200米。 物理連接:

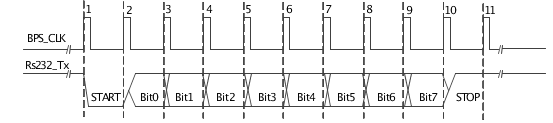

A發送數據時通過tx將數據一位一位的傳輸給B的rx ,表現出來的就是tx線的高低電平,B就可以 通過rx來檢測高低電平來確定數據1、0。 由于A、B之間并沒有時鐘線,不能像I2C那樣,可以通過時鐘為高時檢測數據腳的電平狀態來確定數 據,那么在串口協議中B應當如何確定何時采集rx端口的電平來作為數據呢?我們常?梢月牭讲ㄌ芈蕿9600或者115200等這些數值,那么B就是通過這個數值來確定何時采集rx端口的電平。 以9600為例子,一幀數據的格式(10位):起始位、數據域(8bit)、停止位。 9600波特率 --> 9600Hz --> 1/9600(周期) --> 0.001041666666666667(秒) –-> 約 104167(ns) 也就是說A的tx發送的每一個位的數據所保持的時間都必須在 104167ns 這個時間。而B也必須在這 個時間內至少采集一次rx的電平狀態來得到數據。即A、B雙方都是以相同的速度去發送、采集數據。 啟動發送時,先將Tx拉低作為啟動信號,發送結束后則拉高Tx作為停止信號,空閑時Tx應為高電平狀態。 串口發送模塊所必須具備的兩個部分: 1、波特率的產生 采用計數分頻的使能時鐘方式產生波特率,那么計數值應如何計算呢。 9600bps 約等于 104167ns,假如系統時鐘為 50MHz,那么一個時鐘周期為 (1/50)*1000 = 20ns。 104167ns / 20ns = 5208次,即數系統時鐘數5208次即為104167ns。
baud_set | 波特率 | 波特率周期 | 波特率分頻計數值 | System_clk_period = 20計數值 (從0開始計算所以-1) | 0 | 9600 | 104167ns | 104167/ System_clk_period | 5208-1 | 1 | 19200 | 52083ns | 52083/ System_clk_period | 2604-1 | 2 | 38400 | 26041ns | 26041/ System_clk_period | 1302-1 | 3 | 57600 | 17361ns | 17361/ System_clk_period | 868-1 | 4 | 115200 | 8680ns | 8680/ System_clk_period | 434-1 |
2、數據發送模塊 二、FPGA 程序框圖 串口發送模塊的端口框圖: 輸入: Send_En:發送使能 Data_Byte[7:0]:要發送的數據 Baud_Set[2:0]:波特率選擇 Clk:系統時鐘 Rst_n:復位信號 輸出: Rs232_Tx:數據發送引腳 Tx_Done:發送完成通知信號(1:表示發送完成) UART_state:模塊工作狀態(1:正在發送數據 0:發送完成或空閑狀態) 串口發送模塊詳細結構圖: 功能模塊描述: DR_LUT:查表模塊,根據 Baud_Set[2:0] 選擇的波特率去查表得到計數分頻所需要的計數值即bps_DR[15:0]。
Div_Cnt: 計數分頻模塊,根據bps_DR[15:0] 來產生bps_clk作為tx發送數據位的節拍,即來一個bps_clk就發送一個數據位。該受en_cnt信號控制,en_cnt 為 0 時Div_Cnt模塊不計數,也就不會產生 bps_clk,也就不會發送數據。
bps_cnt:數據位計數模塊,對bps_clk進行計數,輸出bps_cnt_q[3:0],用于控制發送的數據位數,完成一幀數據長度的控制,當數到第11個bps_clk時會置高Tx_Done信號。
MUX10:10選1多路器,根據bps_cnt_q[3:0] 來輸出起始位、8位數據、停止位來設置 Rs232_Tx 信號。其實這里應該是11選1多路器,第0個為輸出停止位信號。
MUX2_1、MUX2_2:二選一多路器,用于形成具有優先級的狀態控制機制。當Send_En信號為1時,那么MUX2_1就會直接忽略MUX2_2 ,當Send_En信號為0時才會根據MUX2_2的選擇來控制UART_state. 整個邏輯控制流程:
1、當Send_En置高一個時鐘周期時 [MUX2_1] 輸出1到UART_state和en_cnt,此時 UART_state和en_cnt均為1。
下一個時鐘來臨之后,[MUX2_1] 取 [MUX2_2] 的狀態,由于 [MUX2_2] 取自Tx_Done信號,而Tx_Done為0,所以 [MUX2_2] 取的是en_cnt的信號,即UART_state == en_cnt == [MUX2_2] == 1。
只要Tx_Done信號為1,則 [MUX2_2] 就會選擇輸出0,從而改變 UART_state、en_cnt信號,注意 [bsp_cnt] 模塊的clr信號也受Tx_Done控制。
2、en_cnt為1觸發 [Div_Cnt] 模塊工作,[Div_Cnt] 開始以bps_DR[15:0] 所設置的計數間隔輸出bps_clk信號。
3、bsp_cnt模塊檢測到bps_clk,開始數bps_clk個數,并輸出bps_cnt_q[3:0] 給 [MUX10] 多路器。bps由于clr信號來自Tx_Done信號,所以clr為0,不會清0計數。若bps_cnt_1[3:0]等于11,即bps_clk的個數為11,則輸出1給Tx_Done,出現連鎖反應: 1、clr信號變?yōu)?:bsp_cnt模塊計數清零 2、[MUX2_2] 輸出0到 [MUX2_1] 再到UART_start 再到 en_cnt 導致 [Div_Cnt] 停止輸出bsp_clk。 3、整個發送模塊也就停止發送數據。
4、MUX10:通過視頻中所寫的代碼來看,這里應該是11選1多路器,0為Tx空閑時的狀態,即為高電平,1為起始位,2~9為要發送的數據,即Data_Byte[7:0]。10則是停止位。根據bps_cnt_q[3:0]來確定要選擇數據幀的哪一個位輸出到r_R232_Tx。
5、至此,整個邏輯部分完成。 三、代碼實現 代碼1:(代碼與視頻所寫的有點不太一樣,修改了幾句代碼是為了盡量符合上面的框圖設計) module mytest(clk, rst_n, data_byte, send_en, baud_set, rs232_tx, tx_done, uart_state);
input clk; // 系統時鐘
input rst_n; // 復位
input[7:0] data_byte; // 要發送的數據
input send_en; // 啟動發送
input[2:0] baud_set; // 波特率選擇
output reg rs232_tx;
output reg tx_done; // 發送完畢通知 1:發送完畢 0:正在發送
output reg uart_state; // 發送狀態 1:正在發送數據 0:空閑狀態
reg bps_clk; // 波特率時鐘
wire en_cnt; // 計數使能 1:使能 0:失能
reg[15:0] div_cnt; // 分頻計數器
reg[15:0] bps_dr; // 分頻計數最大值
reg[3:0] bps_cnt; // 波特率時鐘計數器
wire clr; // 清零信號
reg[7:0] r_data_byte_buff; // 緩沖區,用于存儲需要發送的數據,避免在發送過程中數據突然改變
localparam START_BIT = 1'b0;
localparam STOP_BIN = 1'b1;
// 串口工作狀態
always@(posedge clk, negedge rst_n) begin
if(!rst_n)
uart_state <= 1'b0;
else if(send_en)
uart_state <= 1'b1;
else if(tx_done) // 發送完畢
uart_state <= 1'b0;
else
uart_state <= uart_state;
end
assign en_cnt = uart_state;
// 用于啟動發送時鎖存即將要發送的數據
// 這樣就可以避免在發送的過程中數據突然改變導致發送的數據不正確。
always@(posedge clk, negedge rst_n) begin
if(!rst_n)
r_data_byte_buff <= 8'd0;
else if(send_en)
r_data_byte_buff <= data_byte; // 啟動發送則鎖存最新的數據
else
r_data_byte_buff <= r_data_byte_buff;
end
// 【DR_LUT】 通過查表的方式將波特率轉換為對應的分頻計數最大值
always@(posedge clk, negedge rst_n) begin
if(!rst_n)
bps_dr <= 16'd5207; // 9600bps
else begin
case(baud_set) // 查找表
0:bps_dr <= 16'd5207; // 9600bps
1:bps_dr <= 16'd2603; // 19200bps
2:bps_dr <= 16'd1301; // 38400bps
3:bps_dr <= 16'd0867; // 57600bps
4:bps_dr <= 16'd0433; // 115200bps
default:bps_dr <= 16'd5207; // 9600bps
endcase
end
end
// 【Div_Cnt】 計數功能
always@(posedge clk, negedge rst_n) begin
if(!rst_n)
div_cnt <= 16'd0;
else if(en_cnt) begin
if(div_cnt == bps_dr)
div_cnt <= 16'd0;
else
div_cnt <= div_cnt + 1'b1;
end else
div_cnt <= 16'd0;
end
// 【Div_Cnt】 bps_clk 時鐘產生
always@(posedge clk, negedge rst_n) begin
if(!rst_n)
bps_clk <= 1'b0;
else if(div_cnt == 16'd1) // 當計數器剛開始計數時就產生一個時鐘
bps_clk <= 1'b1; // 這樣就相當于啟動發送時就立即開始發送數據
else
bps_clk <= 1'b0;
end
// 【bps_cnt】 bps 計數(即發送的數據位數計數)
always@(posedge clk, negedge rst_n) begin
if(!rst_n)
bps_cnt <= 4'd0;
else if(clr)
bps_cnt <= 4'd0;
else if(bps_clk)
bps_cnt <= bps_cnt + 1'b1;
else
bps_cnt <= bps_cnt;
end
// 【MUX10】、【r_R232_Tx】 盡量避免組合邏輯直接輸出,輸出是有毛刺的可能會出現不太穩定的情況
// 發送數據模塊
always@(posedge clk, negedge rst_n) begin
if(!rst_n)
rs232_tx <= STOP_BIN; // 起始位為低電平,所以空閑時為高電平即停止位
else begin
case(bps_cnt)
0:rs232_tx <= STOP_BIN; // 空閑時 bps_cnt 會一直為 0
1:rs232_tx <= START_BIT; // 起始位
2:rs232_tx <= r_data_byte_buff[0];
3:rs232_tx <= r_data_byte_buff[1];
4:rs232_tx <= r_data_byte_buff[2];
5:rs232_tx <= r_data_byte_buff[3];
6:rs232_tx <= r_data_byte_buff[4];
7:rs232_tx <= r_data_byte_buff[5];
8:rs232_tx <= r_data_byte_buff[6];
9:rs232_tx <= r_data_byte_buff[7];
10:rs232_tx <= STOP_BIN; // 停止位
default:rs232_tx <= STOP_BIN;
endcase
end
end
// 檢測一幀數據是否發送完成
always@(posedge clk, negedge rst_n) begin
if(!rst_n)
tx_done <= 1'b0;
else if(bps_cnt == 4'd11)
tx_done <= 1'b1;
else
tx_done <= 1'b0;
end
assign clr = tx_done; // 當完成一幀數據發送之后清除 bps 計數器

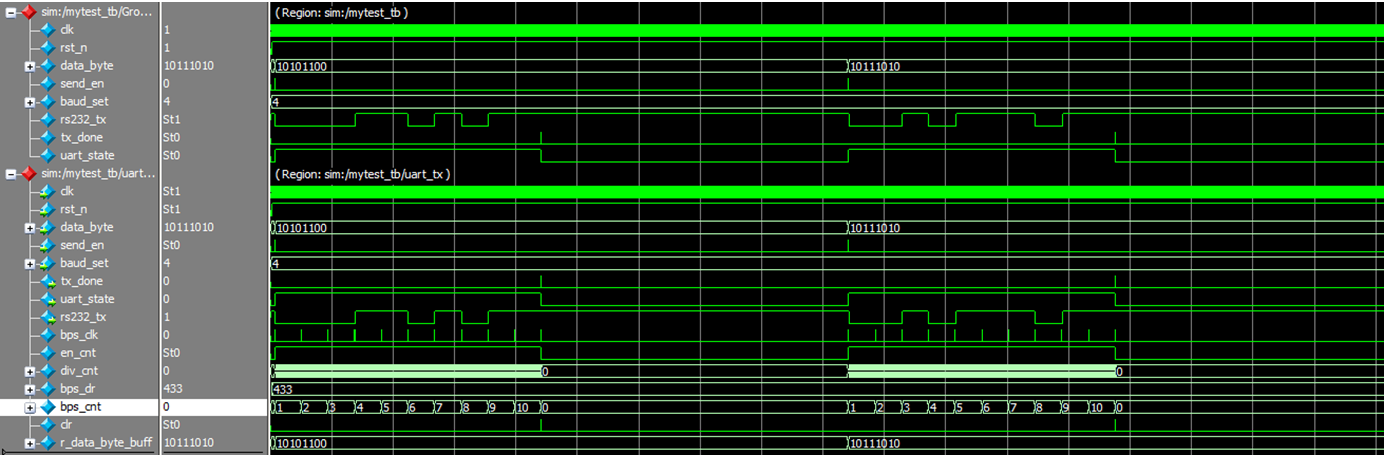

endmodule 完整的時序圖 分析:

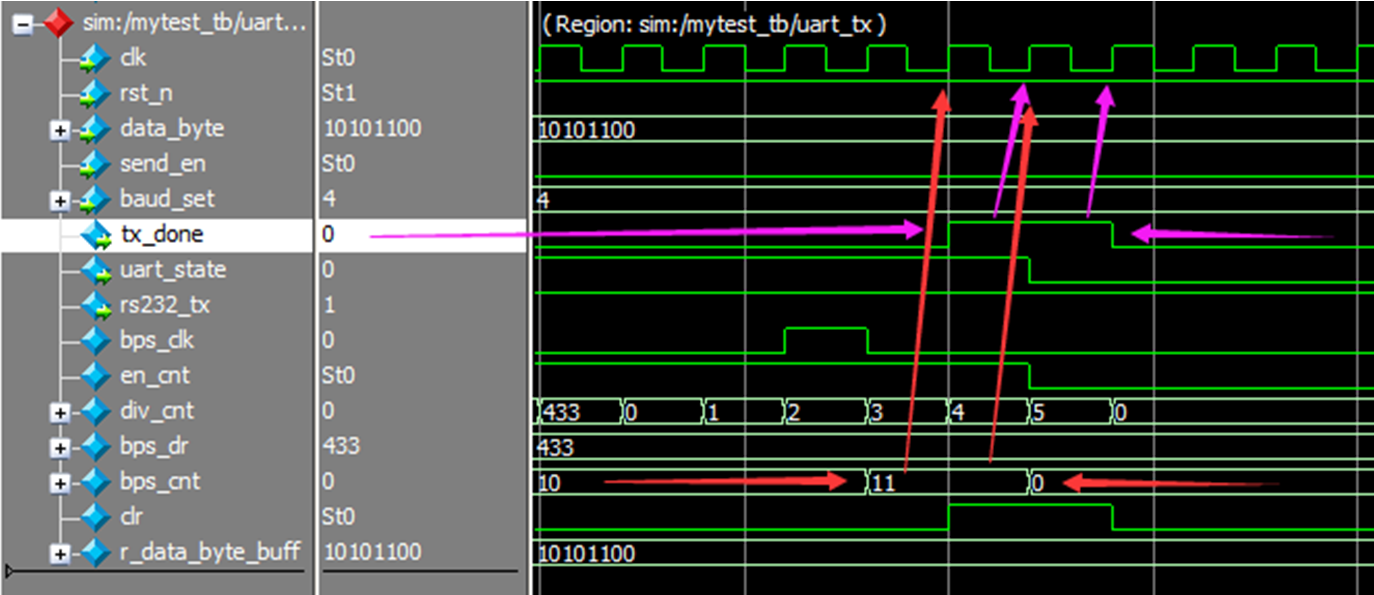

問題:tx_done、bps_cnt 會分別維持兩個時鐘周期的 1 和 11
原因: 因?yàn)楫?dāng) bps_cnt 變?yōu)?11 的時候,需要等第2個時鐘周期才會被采樣到。當采樣到之后 tx_done = 1,因?yàn)?assign clr 也立即變?yōu)?1 ,而 clr 為 1 的時候也需要等第3個時鐘周期才能被 bps_cnt 采樣到變?yōu)?0,而 bps_cnt 為 0 時,需要等到第4個時鐘周期才能被 tx_done 采樣,才會變?yōu)?0 。 代碼2:(代碼與視頻所修改的方式不太一樣,修改了幾句代碼是為了盡量符合上面的框圖設計) module mytest(clk, rst_n, data_byte, send_en, baud_set, rs232_tx, tx_done, uart_state);
input clk; // 系統時鐘
input rst_n; // 復位
input[7:0] data_byte; // 要發送的數據
input send_en; // 啟動發送
input[2:0] baud_set; // 波特率選擇
output reg rs232_tx;
output wire tx_done; // 發送完畢通知 1:發送完畢 0:正在發送
output reg uart_state; // 發送狀態 1:正在發送數據 0:空閑狀態
reg bps_clk; // 波特率時鐘
wire en_cnt; // 計數使能 1:使能 0:失能
reg[15:0] div_cnt; // 分頻計數器
reg[15:0] bps_dr; // 分頻計數最大值
reg[3:0] bps_cnt; // 波特率時鐘計數器
wire clr; // 清零信號
reg[7:0] r_data_byte_buff; // 緩沖區,用于存儲需要發送的數據,避免在發送過程中數據突然改變
localparam START_BIT = 1'b0;
localparam STOP_BIN = 1'b1;
// 串口工作狀態
always@(posedge clk, negedge rst_n) begin
if(!rst_n)
uart_state <= 1'b0;
else if(send_en)
uart_state <= 1'b1;
else if(tx_done) // 發送完畢
uart_state <= 1'b0;
else
uart_state <= uart_state;
end
assign en_cnt = uart_state;
// 用于啟動發送時鎖存即將要發送的數據
// 這樣就可以避免在發送的過程中數據突然改變導致發送的數據不正確。
always@(posedge clk, negedge rst_n) begin
if(!rst_n)
r_data_byte_buff <= 8'd0;
else if(send_en)
r_data_byte_buff <= data_byte; // 啟動發送則鎖存最新的數據
else
r_data_byte_buff <= r_data_byte_buff;
end
// 【DR_LUT】 通過查表的方式將波特率轉換為對應的分頻計數最大值
always@(posedge clk, negedge rst_n) begin
if(!rst_n)
bps_dr <= 16'd5207; // 9600bps
else begin
case(baud_set) // 查找表
0:bps_dr <= 16'd5207; // 9600bps
1:bps_dr <= 16'd2603; // 19200bps
2:bps_dr <= 16'd1301; // 38400bps
3:bps_dr <= 16'd0867; // 57600bps
4:bps_dr <= 16'd0433; // 115200bps
default:bps_dr <= 16'd5207; // 9600bps
endcase
end
end
// 【Div_Cnt】 計數功能
always@(posedge clk, negedge rst_n) begin
if(!rst_n)
div_cnt <= 16'd0;
else if(en_cnt) begin
if(div_cnt == bps_dr)
div_cnt <= 16'd0;
else
div_cnt <= div_cnt + 1'b1;
end else
div_cnt <= 16'd0;
end
// 【Div_Cnt】 bps_clk 時鐘產生
always@(posedge clk, negedge rst_n) begin
if(!rst_n)
bps_clk <= 1'b0;
else if(div_cnt == 16'd1) // 當計數器剛開始計數時就產生一個時鐘
bps_clk <= 1'b1; // 這樣就相當于啟動發送時就立即開始發送數據
else
bps_clk <= 1'b0;
end
// 【bps_cnt】 bps 計數(即發送的數據位數計數)
always@(posedge clk, negedge rst_n) begin
if(!rst_n)
bps_cnt <= 4'd0;
else if(clr)
bps_cnt <= 4'd0;
else if(bps_clk)
bps_cnt <= bps_cnt + 1'b1;
else
bps_cnt <= bps_cnt;
end
// 【MUX10】、【r_R232_Tx】 盡量避免組合邏輯直接輸出,輸出是有毛刺的可能會出現不太穩定的情況
// 發送數據模塊
always@(posedge clk, negedge rst_n) begin
if(!rst_n)
rs232_tx <= STOP_BIN; // 起始位為低電平,所以空閑時為高電平即停止位
else begin
case(bps_cnt)
0:rs232_tx <= STOP_BIN; // 空閑時 bps_cnt 會一直為 0
1:rs232_tx <= START_BIT; // 起始位
2:rs232_tx <= r_data_byte_buff[0];
3:rs232_tx <= r_data_byte_buff[1];
4:rs232_tx <= r_data_byte_buff[2];
5:rs232_tx <= r_data_byte_buff[3];
6:rs232_tx <= r_data_byte_buff[4];
7:rs232_tx <= r_data_byte_buff[5];
8:rs232_tx <= r_data_byte_buff[6];
9:rs232_tx <= r_data_byte_buff[7];
10:rs232_tx <= STOP_BIN; // 停止位
default:rs232_tx <= STOP_BIN;
endcase
end
end
/*
// 檢測一幀數據是否發送完成 // 采用此種方式會導致 tx_done、bps_cnt 會分別維持兩個時鐘周期的 1 和 11
// 因?yàn)楫?dāng) bps_cnt 變?yōu)?11 的時候,需要等第2個時鐘周期才會被采樣到。當采樣到之后 tx_done = 1,而 clr 也立即變?yōu)?1 ,
// 而 clr 為 1 的時候也需要等第3個時鐘周期才能被 bps_cnt 采樣到變?yōu)?0
// 而 bps_cnt 為 0 時,需要等到第4個時鐘周期才能被 tx_done 采樣,才會變?yōu)?0
always@(posedge clk, negedge rst_n) begin
if(!rst_n)
tx_done <= 1'b0;
else if(bps_cnt == 4'd11)
tx_done <= 1'b1;
else
tx_done <= 1'b0;
end
*/
// 【r_Tx_Done】 為了避免 tx_done 這里采用直接賦值的方式來避免出現延遲一個時鐘的現象
assign tx_done = bps_cnt == 4'd11 ? 1'b1 : 1'b0;
assign clr = tx_done; // 當完成一幀數據發送之后清除 bps 計數器

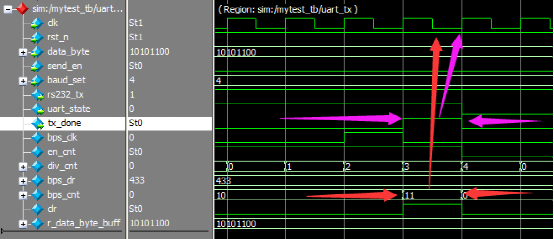

endmodule 修改后: 板級驗證: 時間太晚,就不做板級實驗了。
|
