上回用了一個定時器控制三個舵機行不通，這次在次按照網上的思路，用了兩個定時器，成功實現了atmega16八個電位器分別同時控八個舵機，實際還可以更多，
通過實驗發現舵機受控的周期不一定要20ms，八路舵機，每個舵機的控制周期可以延伸，例如40ms給一次脈沖，也是能控制舵機旋轉至固定角度，在這里，控制舵機的應該是高電平信號持續時間，由于從20ms延長到40ms，所以單片機可以控制更多的舵機，20ms能控制8個，40ms能控制16個，但是20ms相對于40ms控制周期的舵機來說更穩定，可能是由于原本1s內，以20ms為周期的信號，可以對舵機發送50次控制信號，延長到40ms，只能對舵機發送25次控制信號，這樣會導致舵機控制頻率降低，從而導致相對的不穩定，這里使用的是普通舵機，數碼舵機應該不會出現這種情況。
最后貼上代碼，實測可用：
- /**************八通道電位器控制八舵機****************
- * 編寫：HYH
- * 日期：2017-6-12
- * 晶振：12mhz
- * 說明：定時/計數器0固定每2.5ms溢出中斷，負責拉高對
- * 應端口，定時/計數器1負責在tc1中斷產生后將對
- * 應端口的電平拉低，依次循環形成八個通道舵機
- * 控制pwm波
- *****************************************************/
- #include <iom16v.h>
- #include <macros.h>
- #define uchar unsigned char
- #define uint unsigned int
- #define OUTPUT PORTD //定義pd口為舵機信號輸出口
- #define ADCN ADMUX
- unsigned char output_high[8]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80}; //數組控制各個io口高電平
- unsigned int i=0;
- unsigned int j=0;
- unsigned char ADCN_[8]={0x40,0x41,0x42,0x43,0x44,0x45,0x46,0x47}; //數組控制ADC通道選擇
- unsigned int adcn_[8]; //存取八個通道的ADC值
- unsigned int adcn_change[8]; //存儲adcn_[]經過轉換成計數器1初值的值
-
- /************延時函數***********/
- void delay(unsigned int ms)
- {
- unsigned int i,j;
- for(i=0;i<ms;i++)
- {
- for(j=0;j<1141;j++);
- }
- }
- /*********端口設置函數*********/
- void port_init(void)
- {
- DDRD|=0XFF;
- PORTD&=0X00; //設置舵機信號輸出端口
- DDRA&=0X00;
- PORTA|=0Xff; //設置adc通道端口，帶上拉輸入
- SREG=0X80; //開放全局中斷
- }
- void timer0_init()
- {
- TIMSK|=(1<<TOIE0); //是能溢出中斷
- TCCR0|=(1<<CS02)|(0<<CS01)|(0<<CS00); //12mhz晶振 256預分頻
- TCNT0=139;
- //計數器初值，（256-139）/（12mhz/256）=2.5ms
- }
- void timer1_init()
- {
- TCCR1A|=0X00; //普通模式
- TCCR1B|=(0<<CS12)|(0<<CS11)|(1<<CS10); //無預分頻
- TIMSK|=(1<<TOIE1);
- }
- /**********ad轉換函數**********/
- unsigned int ADC_init()
- {
- unsigned int addata;
- ADCN=ADCN_[j]; //AVCC為基準電,設置adc通道選擇
- ADCSRA=0XD8; //使能ADC,允許中斷 11011000
- ADCSRA|=BIT(ADSC); //開始A/D轉換
- while(!(ADCSRA&(BIT(ADIF)))); //等待轉換完成
- addata=ADCL; //獲取ADC結果
- addata=addata+ADCH*256;
- return addata; //返回ADC值
- }
- void main()
- {
- timer0_init();
- timer1_init();
- ADC_init();
- port_init();
- }
- /*********定時器0中斷函數************
- * 說明：定時器每溢出一次，舵機通道調
- * 至下一個，拉高該舵機通道io口
- * 并把對應通道的adcn_change[]值
- * 賦給定時/計數器初值
- ************************************/
- #pragma interrupt_handler timer0_ovf:10
- void timer0_ovf()
- {
- OUTPUT|=output_high[i];
- TCNT0=139;
- TCNT1=adcn_change[i];
- i++;
- if(i>=8)
- i=0;
- }
- /************定時/計數器1中斷函數********
- * 說明：將對應端口電平拉高
- ****************************************/
- #pragma interrupt_handler timer1_ovf:9
- void timer1_ovf()
- {
- TCNT1=0;
- if(i==0)
- OUTPUT&=~BIT(7);
- else
- OUTPUT&=~BIT(i-1);
- }
- /************ADC中斷函數**************/
- #pragma interrupt_handler ADCN_change:15
- void ADCN_change()
- {
- adcn_[j]=ADC_init();
- adcn_change[j]=59536-24*adcn_[j]; //將adc值轉化為定時/計數器1初值，控制高電平持續時間
- j++;
- if(j>=8)
- j=0;
- ADC_init(); //adc轉換
- }
全部資料下載地址：

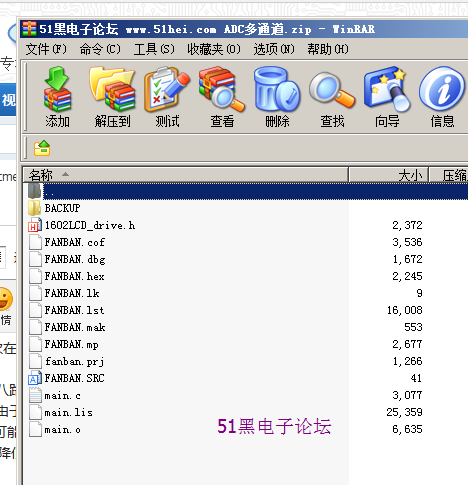

ADC多通道.zip
(537.96 KB, 下載次數: 32)
2017-6-12 12:45 上傳
點擊文件名下載附件
|
