TA8759BN是彩色電視機中常用的色解碼集成電路電路，這里介紹一下它的引腳圖以及TA8759BN管腳功能，維修彩電時候您還可以參考表中的參考電壓，是康佳彩電中用萬用表測量的結果。
引腳 功能 管腳 功能
1 SECAM B-Y去加重 33 同步分離輸入
2 B-Y輸出 34 選通脈沖濾波
3 SECAM制R-Y去加重 35 行消隱輸入
4 SECAM制B-Y鑒頻網絡 36 AFC濾波
5 SECAM制B-Y鑒頻網絡 37 壓控振蕩器
6 Vcc 38 行逆程脈沖輸入
7 色飽和度控制 39 行輸出
8 SECAM制B-Y鑒頻網絡 40 行電源
9 SECAM制B-Y鑒頻網絡 41 R輸出
10 開關I 42 G輸出
11 開關II 43 B輸出
12 色度信號延時輸入 44 T鉗位
13 偏置 45 T鉗位
14 色度信號延時激勵 46 B鉗位
15 色調控制 47 外加R輸入
16 ACC濾波 48 亮度控制
17 直流反饋 49 外加G輸入
18 SECAM制信號輸入 50 視頻、偏轉電路地
19 色度信號部分地 51 外加B輸入
20 APL/NTSC信號輸入 52 X射線防護
21 開關III 53 TV/外輸入開關
22 PAL識別 54 半色調
23 SECAM識別 55 圖像銳度調整
24 SECAM基準 56 微分信號輸入
25 APC濾波 57 鉗位
26 外接3.58MHz晶體 58 視頻輸入
27 NTSC識別 59 對比度控制
28 外接4.43MHz晶體 60 R-Y輸入
29 場激勵 61 Vcc
30 壓控晶振 62 B-Y輸入
31 場鋸齒波形成 63 Vcc
32 場負回授輸入 64 B-Y輸出
|
腳位
|
功能
|
正常工作電壓（V）
|
備注
|
| （1） | SECAM制B-Y去加重 | 8.65 | |
| （2） | R-Y輸出 | 7.95 | |
| （3） | SECAM制R-Y去加重 | 8.65 | |
| （4） | SECAM制B-Y解調 | 6.5 | SECAM制時為5.5V |
| （5） | SECAM制R-Y解調 | 6.5 | SECAM制時為5.5V |
| （6） | Vcc +12V | 12 | |
| （7） | 色飽和度控制 | 2 ~ 4 | |
| （8） | SECAM制 | 6.5 | SECAM制時為5.5V |
| （9） | R-Y解調 | 6.5 | SECAM制時為5.5V |
| （10） | 開關Ⅰ | 6.0 | PLA .SECAM制 |
| （11） | 開關Ⅱ | 6.0 | PLA .NTSC 4.43 |
| （12） | 色度信號延時輸入 | 5.2 | |
| （13） | 偏置 | 5.2 | |
| （14） | 色度信號延時激勵 | 10.25 | NTSC制 B/W（黑白），在PAL/SECAM制時為8.0V |
| （15） | 色調控制 | 2 ~ 9 | 中間值時為5.9V |
| （16） | ACC濾波 | 11.3 | B/W（黑白）模式，在PAL/NTSC制時為10.7V（色同步100mv p-p |
| （17） | 直流反饋 | 3.55 | |
| （18） | SECAM制信號輸入 | 4.45 | 50Hz時為7.5V |
| （19） | 地 | ||
| （20） | PAL/NTSC | 5.85 | |
| （21） | 開關Ⅲ | 2.0 | 行識別式，場識別式時為4.8V（15KΩ接地） |
| （22） | PAL識別 | 4.35 | |
| （23） | SECAM制信號識別 | 4.35 | |
| （24） | SECAM制信號基準 | 5.8 | |
| （25） | APC濾波 | 6.0 | |
| （26） | 外接3.58MHz晶體 | 3.15 | |
| （27） | NTSC識別 | 4.45 | |
| （28） | 外接4.43MHz晶體 | 3.15 | |
| （29） | 場激勵 | ||
| （30） | 壓控晶體驅動 | 9.5 | |
| （31） | 場鋸齒波形成 | ||
| （32） | 場負回受輸入 | ||
| （33） | 同步分離輸入 | 6.0 | |
| （34） | 選通脈沖濾波 | ||
| （35） | 行消隱輸入 | 4.1 | |
| （36） | AFC濾波 | 7.5 | |
| （37） | 壓控振蕩器（503KHz） | 3.05 | |
| （38） | 行逆程脈沖輸入 | 6.7 | |
| （39） | 行輸出 | ||
| （40） | 行電源 | 9 | |
| （41） | R 輸出 | 1.25 | |
| （42） | G 輸出 | 1.25 | |
| （43） | B 輸出 | 1.25 | |
| （44） | R 鉗位 | 3.2 | |
| （45） | G 鉗位 | 3.2 | |
| （46） | B 鉗位 | 3.2 | |
| （47） | 外加 R 輸入 | 6.0 | |
| （48） | 亮度控制 | 2.0~4.8 | |
| （49） | 外加 G 輸入 | 6.0 | |
| （50） | 地 | ||
| （51） | 外加 B 輸入 | 6.0 | |
| （52） | 地 （外加 X 射線保護） | 該機未用 | |
| （53） | TV/外輸入開關 | ||
| （54） | 半色調（半增益選擇） | ||
| （55） | 圖象銳度調整 | 5.4 | |
| （56） | 微分信號輸入 | 3.25 | |
| （57） | 鉗位 | 5.9 | |
| （58） | 視頻輸入（Y信號輸入） | 4.8 | |
| （59） | 對比度控制 | 2.3~4.0 | |
| （60） | R-Y 輸入 | 6.2 | |
| （61） | Vcc | 12 | |
| （62） | B-Y 輸入 | 6.2 | |
| （63） | Vcc | 12 | |
| （64） | B-Y 輸出 | 7.95 |

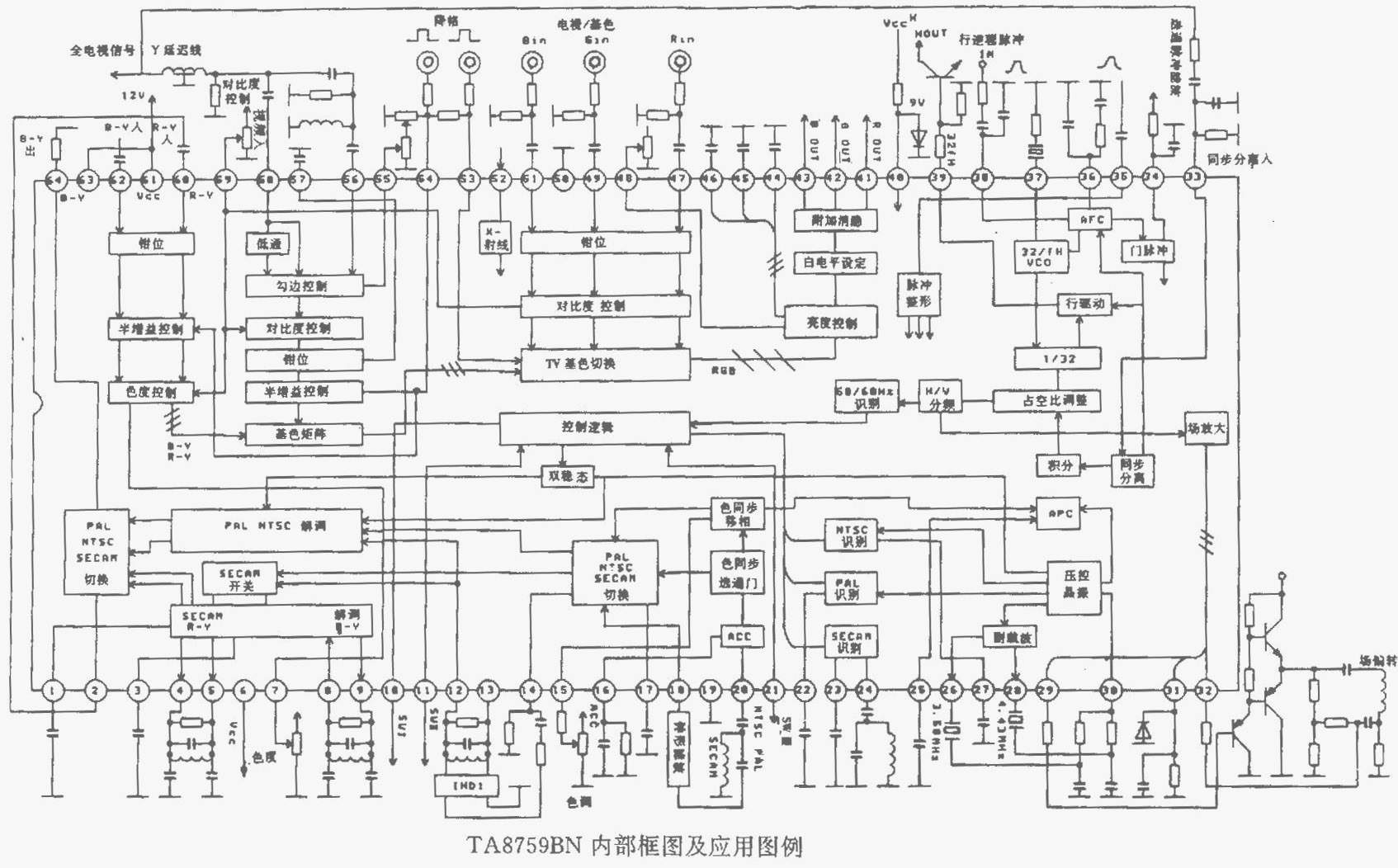

在彩電維修中色解碼TA8759BN一直是一個難點，上圖中關于芯片的內部結構，外圍電路，引腳圖都清楚請大家仔細查閱。有問題請大家在論壇提出我盡量為大家解決。
