74hc244,74ls244引腳圖應用電路與中文資料

作者:huqin   來源:本站原創   點擊數:…  更新時間：2014年08月12日   【字體：大 中 小】

74HC244 是一款常見的驅動信號芯片，常用于各種單片機mcu系統中，單片機io口輸出的電流很小而244芯片就是用來放大電流，他是具有三態輸出的八路緩沖器和線路驅動器，他與74HC245的唯一區別是 74HC244是單向的，數據只能從A端流向Y端，而74HC245則是雙向的。他們的驅動能力相同。74hc244的pdf資料下載：http://www.torrancerestoration.com/f/74hc244.pdf

74HC244也常常用于隔離，比如單片機和并口等設備直連理論上可以直接用單片機的幾根I/O口接并口線，但如果電路板沒做好，可能會連帶把計算機并口燒壞，所以要加個74HC244芯片隔離一下

74HC244 是CMOS電路，74ls244 是雙極晶體管型電路，二者的特性差別很大，LS器件是淘汰型，盡量不要選用。

74HC240，74HC241，74HC244為同一系列的產品，他們的區別很小在引腳及其功能方面下面的中文資料中都有詳細的說明.


    74hc244實物圖


74hc244管腳圖

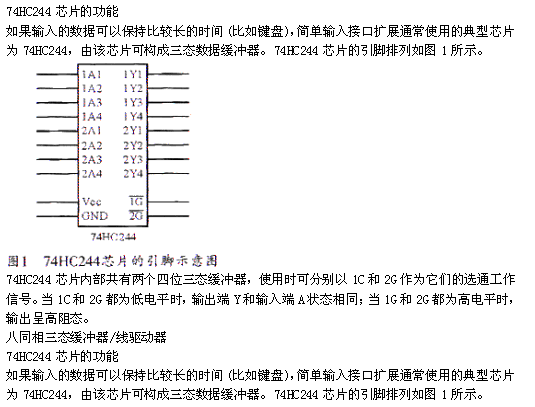

下面介紹74hc244的功能：

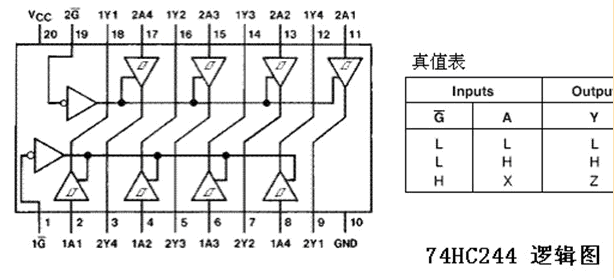

  74hc244邏輯圖和真值表

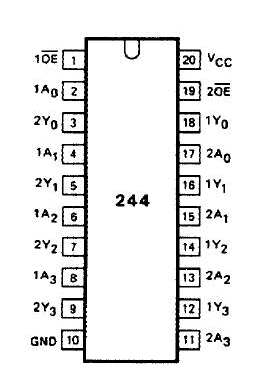

 dip封裝的74hc244引腳圖

            貼片74hc244引腳圖


       74hc244封裝圖

  74hc244真值表

   74hc244及74hc241  74hc240功能表


    74hc244應用電路



    74hc244電流最大值


 74hc244電壓溫度等操作條件

DC Electrical Specifications直流電氣規格：

Parameter 參數 Symbol 符號 TEST Conditions 測試條件   25℃ -40℃TO85℃ -55℃TO125℃ UNIT 單位
VI (V) IO (mA) VCC (V) 最小 典型 最大 最小 最大 最小 最大
High Level Input Voltage輸入高電平電壓 VIH - - 2 1.5 - - 1.5 - 1.5 - V
4.5 3.15 - - 3.15  - 3.15 - V
6 4.2 - - 4.2 - 4.2 - V
LOW Level Input Voltage 輸入低電平電壓 VIL - - 2 - - 0.5 - 0.5 - 0.5 V
4.5 - - 1.35 - 1.35 - 1.35 V
6 - - 1.8 - 1.8 - 1.8 V
HIGH Level Output Voltage輸出高電平電壓 CMOS負載 VOH VIH or VIL -0.02 2 1.9 - - 1.9 - 1.9 - V
-0.02 4.5 4.4 - - 4.4  - 4.4 - V
-0.02 6 5.9 - - 5.9 - 5.9 - V
HIGH Level Output Voltage輸出高電平電壓 TTL負載 -6 4.5 3.98 - - 3.84 - 3.7 - V
-7.8 6 5.48 - - 5.34 - 5.2 - V
Low Level Output Voltage 輸出低電平電壓 CMOS負載 VOL VIH or VIL 0.02 2 - - 0.1 - 0.1 - 0.1 V
0.02 4.5 - - 0.1 - 0.1 - 0.1 V
0.02 6 - - 0.1 - 0.1 - 0.1 V
Low Level Output Voltage輸出低電平電壓 TTL負載 6 4.5 - - 0.26 - 0.33 - 0.4 V
7.8 6 - - 0.26 - 0.33 - 0.4 V
Input Leakage Current輸入漏電流 II VCC or GND - 6 - - ±0.1 - ±1 - ±1 μA
Quiescent Device Current靜態電流 ICC VCC or GND 0 6 - - 8 - 80 - 160 μA

DC Electrical Specifications直流電氣規格（續）

Parameter 參數 Symbol 符號 TEST Conditions 條件   25℃ -40℃ TO 85℃ -55℃ TO 125℃ UNIT 單位
VI (V) IO (mA) VCC (V) 最小 典型 最大 最小 最大 最小 最大
Three-State Leakage Current三態泄漏電流 IOZ VIL or VIH - 6 - - ±0.5 - ±0.5 - ±10 μA
High Level Input Voltage輸入高電平電壓 VIH - - 4.5 to 5.5 2 - - 2 - 2 - V
LOW Level Input Voltage 輸入低電平電壓 VIL - - 4.5 to 5.5 - - 0.8 - 0.8 - 0.8 V
HIGH Level Output Voltage輸出高電平電壓 CMOS 負載 VOH VIH or VIL -0.02 4.5 4.4 - - 4.4 - 4.4 - V
HIGH Level Output Voltage輸出高電平電壓 TTL負載 -6 4.5 3.98 - - 3.84 - 3.7 - V
Low Level Output Voltage 輸出低電平電壓 CMOS負載 VOL VIH or VIL 0.02 4.5 - - 0.1 - 0.1 - 0.1 V
Low Level Output Voltage 輸出低電平電壓TTL負載 6 4.5 - - 0.26 - 0.33 - 0.4 V
Input Leakage Current輸入漏電流 II VCC to GND 0 5.5 - - ±0.1 - ±1 - ±1 μA
Quiescent Device Current靜態電流 ICC VCC or GND 0 5.5 - - 8 - 80 - 160 μA
Additional Quiescent Device Current Per Input Pin: 1 UNIT  Load附加靜態目前的輸入引腳： 1單位負載 ΔICC (Note 2) VCC -2.1 - 4.5 to 5.5 - 100 360 - 450 - 490 μA
Three-State Leakage Current三態泄漏電流 IOZ VIL or VIH - 5.5 - - ±0.5 - ±5 - ±10 μA

Switching Specifications開關特性規格 CL = 50pF, Input tr, tf = 6ns



Parameter 參數 Symbol 符號 TEST CONDI-TIONS  VCC (V) 25℃ -40℃ TO 85℃ -55℃ TO 125℃ UNIT 單位
最小 典型 最大 最小 典型 最大 最小 典型 最大
Propagation Delay傳播延遲 Data to Outputs 74HC240 tPLH, tPHL CL = 50pF 2 - - 100 - - 125 - - 150 ns
4.5 - - 20 - - 25 - - 30 ns
CL = 15pF 5 - 8 - - - - - - - ns
CL = 50pF 6 - - 17 - - 21 - - 26 ns
Data to Outputs數據輸出 74HC241 tPLH, tPHL CL = 50pF 2 - - 110 - - 140 - - 165 ns
4.5 - - 22 - - 28 - - 33 ns
CL = 15pF 5 - 9 - - - - - - - ns
CL = 50pF 6 - - 19 - - 24 - - 28 ns
Data to Outputs數據輸出 74HC244 tPLH, tPHL CL = 50pF 2 - - 110 - - 140 - - 165 ns
4.5 - - 22 - - 28 - - 33 ns
CL = 15pF 5 - 9 - - - - - - - ns
CL = 50pF 6 - - 19 - - 24 - - 28 ns
Output Enable and Disable Time輸出啟用和停用時間 tTHL, tTLH CL = 50pF 2 - - 150 - - 190 - - 225 ns
4.5 - - 30 - - 38 - - 45 ns
5 - 12 - - - - - - - ns
6 - - 26 - - 33 - - 38 ns
Output Transition Time輸出過渡時間 tTLH, tTHL CL = 50pF 2 - - 60 - - 75 - - 90 ns
4.5 - - 12 - - 15 - - 18 ns
6 - - 10 - - 13 - - 15 ns
Input Capacitance輸入電容 CI CL = 50pF - 10 - 10 - - 10 - - 10 pF
Three-State Output Capacitance三態輸出電容 CO CL = 50pF - - - 20 - - 20 - - 20 pF
Power Dissipation Capacitance 功耗電容
74HC240 - CL = 15pF 5 - 38 - - - - - - - pF
74HC241 - - 5 - 34 - - - - - - - pF
74HC244 - - 5 - 46 - - - - - - - pF
HCT 類型
數據輸出傳播延遲 HCT240 tPHL, tPLH CL = 50pF 4.5 - - 22 - - 28 - - 33 ns
CL = 15pF 5 - 9 - - - - - - - ns
Data to Outputs 數據輸出HCT241 tPHL, tPLH CL = 50pF 4.5 - - 25 - - 31 - - 38 ns
CL = 15pF 5 - 10 - - - - - - - ns
Data to Outputs 數據輸出HCT244 tPHL, tPLH CL = 50pF 4.5 - - 25 - - 31 - - 38 ns
CL = 15pF 5 - 10 - - - - - - - ns
