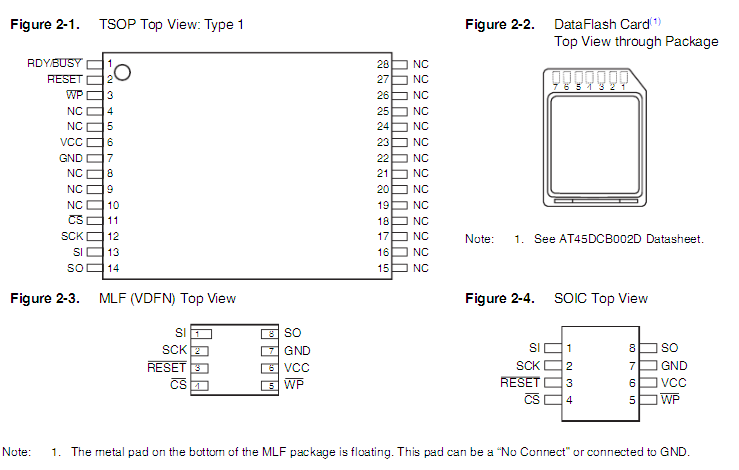

AT45DB161D AT45DB041B引腳圖及各種封裝圖：

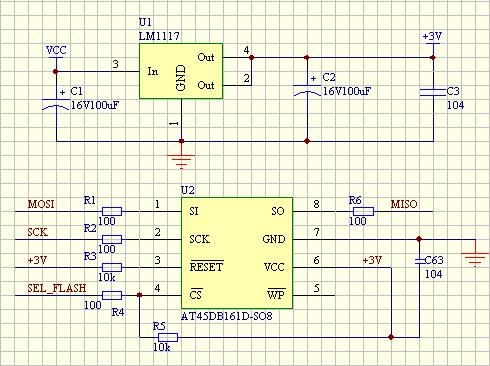

AT45DB161D AT45DB041B電路圖：
AT45DB161D-TI pdf中文資料及51 stm32 msp430等單片機的驅動程序下載：http://www.torrancerestoration.com/bbs/dpj-30019-1.html
以下是關于此芯片的調試資料：
在一款電子產品中有單片機 STR715FR0T6 ， 存儲器 AT45DB161D-TI ，鐵電 FM25CL04-S ，看門狗 SP706TEN，5V轉3.3V芯片 AAT3221A-3.3 。
其中 STR715FR0T6 的1腳和2腳 為串口 接 485。
在測試中發現232轉485工裝無法對單片機 STR715FR0T6下發和接受。但是主程序可以通過JTAG口下載。運行燈也正常。
用仿真軟件 發現 鐵電里無數據。
檢查到：存儲器 AT45DB161D-TI 的CS腳和單片機 STR715FR0T6 的65腳 斷開。
補線后發現運行燈不亮，說明數據已破壞。重新下載主程序后正常運行。485也正常。問題解決。
原來是存儲器 AT45DB161D-TI 的片選信號控制。
AT45DB161D-TI 的11 CS ，12 SLK ，13 SI ，14 SO ，
AT45DB161D可通過片選引腳（/CS）使能，并通過3-wire接口訪問，3-wire由串行輸入（SI），串行輸出（SO），和串行時鐘（SCK）組成。
1 RDY 2 RESET 3 WP 是低電平有效，我們使用時接高電平。6腳接VCC，7腳接GND。
【以下是參考資料】
AT45DB161的AT45DB161D版：
單獨2.5V至3.6V或者2.7V至3.6V工作電壓
RapidS串行接口：66 MHz最小時鐘頻率
SPI兼容模式 0 和 3
用戶自定義頁面大小
512 字節每頁
528 字節每頁
頁面大小可出廠預設為512字節
頁編程操作
智能編程操作
4,096 頁(512/528 字節/頁)主存儲器
靈活的擦除選項
頁擦除(512 Bytes)
塊擦除(4 Kbytes)
扇區擦除(128 Kbytes)
片擦除(16 Mbits)
2個SRAM數據緩沖區(512/528 字節)
在對FLASH陣列重新編程時允許接收數據
通過整體陣列可連續讀取
代碼映射應用的理想選擇
低功耗
7 mA 典型有效讀取電流
25 μA典型待機電流
9 μA 典型掉電模式電流
硬件和軟件數據保護特性
獨立扇區
扇區鎖定，用于代碼安全和數據存儲
獨立扇區
安全性：128字節安全寄存器
64字節用戶可編程空間
唯一的64字節設備標識符
JEDEC標準的制造商和器件ID標識
每頁編程/擦除周期最小100,000次
數據保存-20年
工業級溫度范圍
可選綠色環保(Pb/Halide-free/RoHS 認證)封裝
