NEC2501光耦引腳圖及應用電路

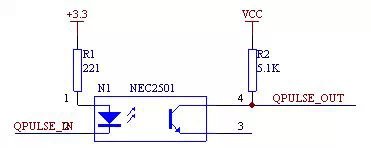

NEC2501應用電路：

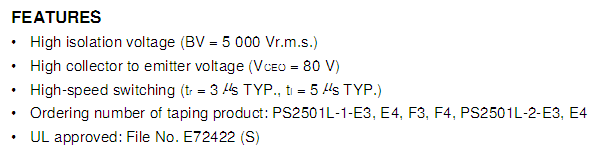

NEC2501特性：

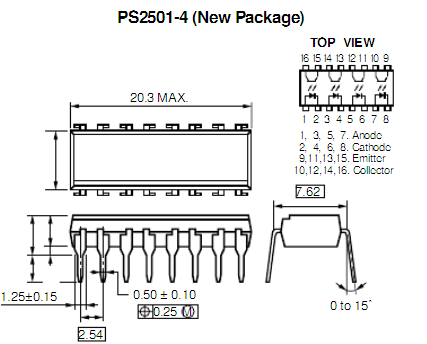

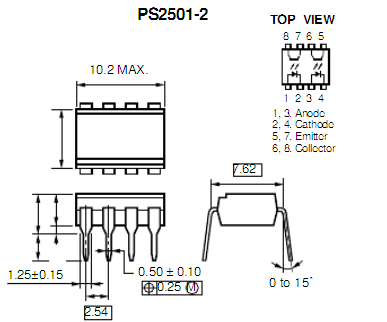

NEC2501引腳圖（包含各種封裝的）：

NEC2501電壓電流等參數(shù)：

 NEC2501和pc817的區(qū)別：

1: PC817一般做為線性光藕使用，即輸入電流與輸出電流成一定的線性關系變化，其曲線圖如下:

t0與t1的的時間比較長。

2:NEC2501一般做為非線性光藕使用，即當輸入電流達到一定的時候，光藕導通，相當與開關三極管一樣，其曲線圖如下:

t0與t1的的時間比較短。
