vga接口是常用的pc視頻輸出接口也就是用來連接顯示器的，VGA信號類型為模擬類型，顯示卡端的接口為 9 針母插座：
顯示器連線端的接口為 9 針公插頭：

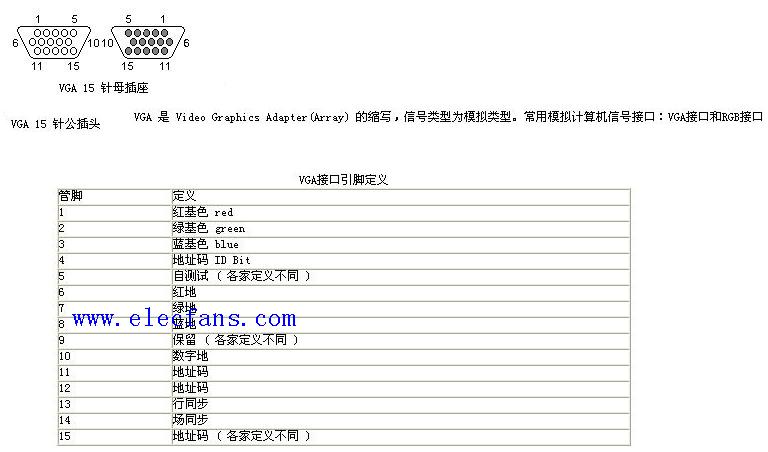

15針VGA接口引腳定義
|
Pin |
Name |
Dir |
Description |
|---|---|---|---|
|
1 |
RED |
|
Red Video |
|
2 |
GREEN |
|
Green Video |
|
3 |
BLUE |
|
Blue Video |
|
4 |
HSYNC |
|
Horizontal Sync |
|
5 |
VSYNC |
|
Vertical Sync |
|
6 |
RGND |
|
Red Ground |
|
7 |
GGND |
|
Green Ground |
|
8 |
BGND |
|
Blue Ground |
|
9 |
SGND |
|
Sync Ground |
1、RED 紅色信號
2、GREEN 綠色信號
3、BLUE 藍色信號
4、ID2 顯示器標識未2
5、GND 地
6、RGND 紅色地
7、GGND 綠色地
8、BGND 藍色地
9、KEY-Key 空
10、SGND 同步地
11、ID0 顯示器標識位0
12、ID1orSDA 顯示器標識位1
13、HSYNC or CSYNC 行同步
14、VSYNC 場同步
15、ID3 or SCL 顯示器標識位3
